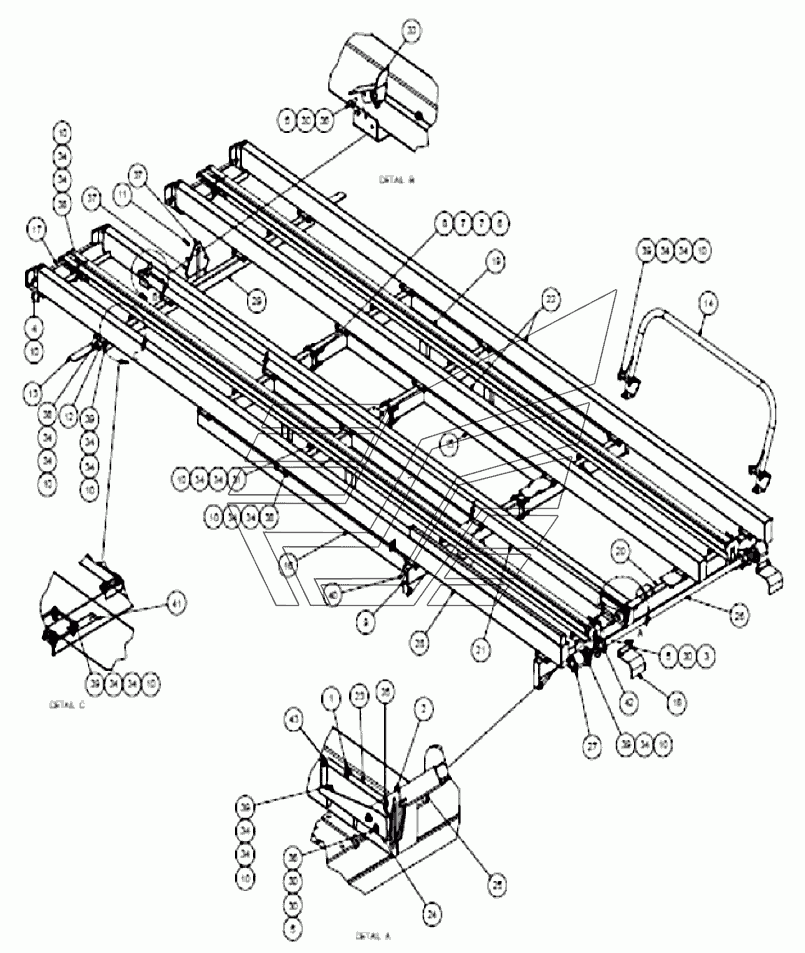

Чертеж сборки рамы тележки – 815621 ТПР-10. Каталог 2010г.

Чертеж сборки тележки – 815604 ТПР-10 Чертеж сборки шины - B2700-03 ТПР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Зажим 1/8 кабельный

Заводской номер: 21417 Количество на модель: 2
21417
2
2

Номер детали на чертеже:

2

Пружинный предохранитель

Заводской номер: 28556 Количество на модель: 1
28556
1
3

Номер детали на чертеже:

3

3/8 X 2 Болт

Заводской номер: 811795 Количество на модель: 4
811795
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: 812217 Количество на модель: 8
812217
8
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 812363 Количество на модель: 8
812363
8
6

Номер детали на чертеже:

6

5/8 Lock Nut

Заводской номер: 812482 Количество на модель: 12
812482
12
7

Номер детали на чертеже:

7

5/8dm Плоская шайба SAE

Заводской номер: 812639 Количество на модель: 24
812639
24
8

Номер детали на чертеже:

8

ШЕСТИГРАННИК C.625NC X 1.5CGR8 PL

Заводской номер: 813053 Количество на модель: 12
813053
12
9

Номер детали на чертеже:

9

ВИНТ 1/4 X 3/4 FLATHEAD

Заводской номер: 813602 Количество на модель: 2
813602
2
10

Номер детали на чертеже:

10

ШЕСТИГР. ГАЙКА 0.500 NC GRC PL

Заводской номер: 813663 Количество на модель: 120
813663
120
11

Номер детали на чертеже:

11

1/4x1 Болт

Заводской номер: 81527 Количество на модель: 2
81527
2
12

Номер детали на чертеже:

12

Внутренний держатель фонаря

Заводской номер: 815372 Количество на модель: 2
815372
2
13

Номер детали на чертеже:

13

Наружный держатель фонаря

Заводской номер: 815373 Количество на модель: 2
815373
2
14

Номер детали на чертеже:

14

Сварной фиксатор тюка

Заводской номер: 815622 Количество на модель: 1
815622
1
15

Номер детали на чертеже:

15

Сварная нижняя опорная рама левая

Заводской номер: 815626 Количество на модель: 1
815626
1
16

Номер детали на чертеже:

16

Сварная нижняя опорная рама правая

Заводской номер: 815638 Количество на модель: 1
815638
1
17

Номер детали на чертеже:

17

Пластина цепи

Заводской номер: 815644 Количество на модель: 2
815644
2
18

Номер детали на чертеже:

18

Защита цепи

Заводской номер: 815645 Количество на модель: 2
815645
2
19

Номер детали на чертеже:

19

Узел направляющего цепи

Заводской номер: 815646 Количество на модель: 2
815646
2
20

Номер детали на чертеже:

20

Передняя поперечина

Заводской номер: 815659 Количество на модель: 1
815659
1
21

Номер детали на чертеже:

21

Внутренняя правая балка тележки

Заводской номер: 815665 Количество на модель: 1
815665
1
22

Номер детали на чертеже:

22

Внутренняя левая балка тележки

Заводской номер: 815673 Количество на модель: 2
815673
2
23

Номер детали на чертеже:

23

Кабельный индикатор заполненности тележки

Заводской номер: 815674 Количество на модель: 1
815674
1
24

Номер детали на чертеже:

24

Скоба индикатора заполненности

Заводской номер: 815675 Количество на модель: 1
815675
1
25

Номер детали на чертеже:

25

Передний индикатор

Заводской номер: 815676 Количество на модель: 1
815676
1
26

Номер детали на чертеже:

26

Сварная звездочка двигателя

Заводской номер: 815677 Количество на модель: 1
815677
1
27

Номер детали на чертеже:

27

Двигатель 22.2 куб. дюймов в сборе

Заводской номер: 815679 Количество на модель: 2
815679
2
28

Номер детали на чертеже:

28

Наружная правая балка тележки

Заводской номер: 815681 Количество на модель: 1
815681
1
29

Номер детали на чертеже:

29

Задняя поперечина

Заводской номер: 815682 Количество на модель: 1
815682
1
30

Номер детали на чертеже:

30

3/8 Шайба

Заводской номер: 81570 Количество на модель: 10
81570
10
31

Номер детали на чертеже:

31

1/2 x 1 1/4 Болт

Заводской номер: 81620 Количество на модель: 20
81620
20
32

Номер детали на чертеже:

32

ШЕСТИГР. ГАЙКА 0.25 NC GRB PL

Заводской номер: 81922 Количество на модель: 2
81922
2
33

Номер детали на чертеже:

33

Задний сварной индикатор

Заводской номер: 83000018 Количество на модель: 1
83000018
1
34

Номер детали на чертеже:

34

1/2 S.A.E. Шайба

Заводской номер: 84048 Количество на модель: 220
84048
220
35

Номер детали на чертеже:

35

Кабельный наконечник 3/16

Заводской номер: 84154 Количество на модель: 2
84154
2
36

Номер детали на чертеже:

36

3/8x1 Болт

Заводской номер: 86170 Количество на модель: 4
86170
4
37

Номер детали на чертеже:

37

Знак «тихоходное транспортное средство»

Заводской номер: 967066 Количество на модель: 1
967066
1
38

Номер детали на чертеже:

38

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967274 Количество на модель: 75
967274
75
39

Номер детали на чертеже:

39

ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL

Заводской номер: 967275 Количество на модель: 17
967275
17
40

Номер детали на чертеже:

40

БУФЕР РЫЧАГА

Заводской номер: Е2413-00 Количество на модель: 1
Е2413-00
1
41

Номер детали на чертеже:

41

ПЛАТА 1500/2500 ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

Заводской номер: Е2937-00 Количество на модель: 1
Е2937-00
1
42

Номер детали на чертеже:

42

ОСТАНОВОЧНЫЙ АМОРТИЗАТОР ТОЛКАТЕЛЯ

Заводской номер: Е7040-00 Количество на модель: 2
Е7040-00
2
43

Номер детали на чертеже:

43

Держатель кабеля

Заводской номер: 1100236 Количество на модель: 3
1100236
3
