  6. Чертеж сборки гидравлической линии – 815822

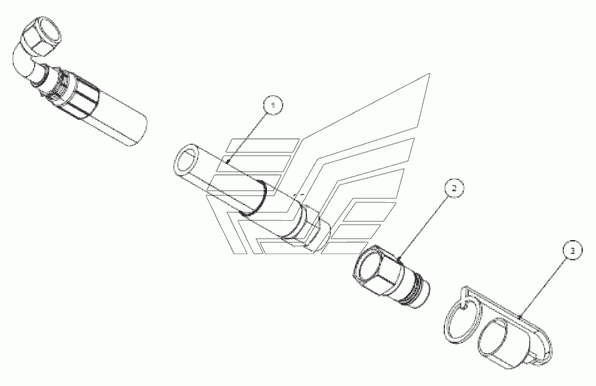

Чертеж сборки гидравлической линии – 815822 ТПР-10. Каталог 2010г.

Чертеж магистрали – 83000055 ТПР-10 Чертеж сборки гидравлической возвратной линии– 815823 ТПР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг 1/2 x 142 7/8 Morb x 3/4 Jic90

Заводской номер: 815824 Количество на модель: 1
815824
1
2

Номер детали на чертеже:

2

Вставной узел 0.5 корпус 7/8 Orb

Заводской номер: 815177 Количество на модель: 1
815177
1
3

Номер детали на чертеже:

3

КОЛПАЧОК 0.5 КРАСНЫЙ

Заводской номер: 813303 Количество на модель: 1
813303
1
