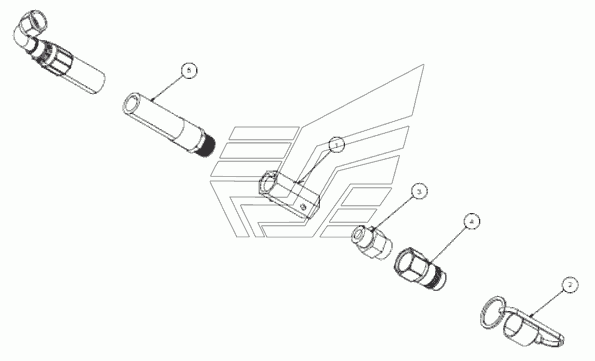

Чертеж сборки гидравлической возвратной линии– 815823 ТПР-10. Каталог 2010г.

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

ОБРАТНЫЙ КЛАПАН 3/4 ORB LI NE

Заводской номер: 813666 Количество на модель: 1

813666

Номер детали на чертеже:

КОЛПАЧОК 0.5 ЧЕРНЫЙ

Заводской номер: 813305 Количество на модель: 1

813305

Номер детали на чертеже:

Переходник 7/8 Morb x 3/4 Morb

Заводской номер: 813088 Количество на модель: 1

813088

Номер детали на чертеже:

Вставной узел 0.5 корпус 7/8 Orb

Заводской номер: 815177 Количество на модель: 1

815177

Номер детали на чертеже:

Шланг 1/2 x 142 3/4 Morb x 3/4 Swfjic90

Заводской номер: 815834 Количество на модель: 1

815834
