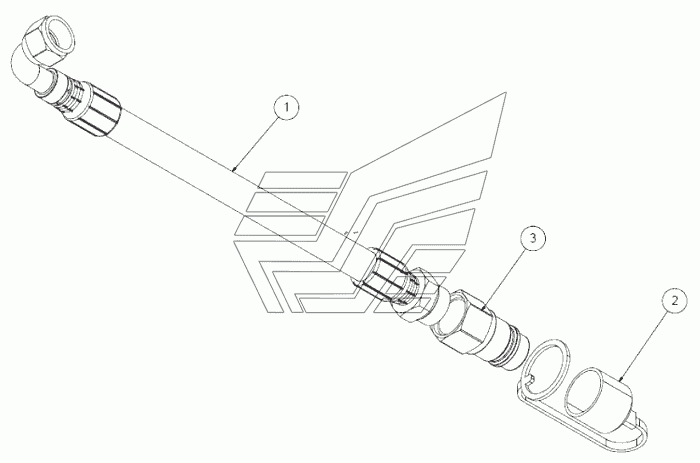

Чертеж сборки шланга гидравлического цилиндра опрокидывания кузова - втягивание – 815612 ТПР-10. Каталог 2010г.

Чертеж сборки гидравлической возвратной линии– 815823 ТПР-10 Чертеж сборки шланга гидравлического цилиндра опрокидывания кузова - растягивание – 815614 ТПР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг 3/8 x 192 7/8Morb x 3/4 Swfjic90

Заводской номер: 815613 Количество на модель: 1
815613
1
2

Номер детали на чертеже:

2

КОЛПАЧОК 0.5 ЧЕРНЫЙ

Заводской номер: 813305 Количество на модель: 1
813305
1
3

Номер детали на чертеже:

3

Вставной узел 0.5 корпус 7/8 Orb

Заводской номер: 815177 Количество на модель: 1
815177
1
