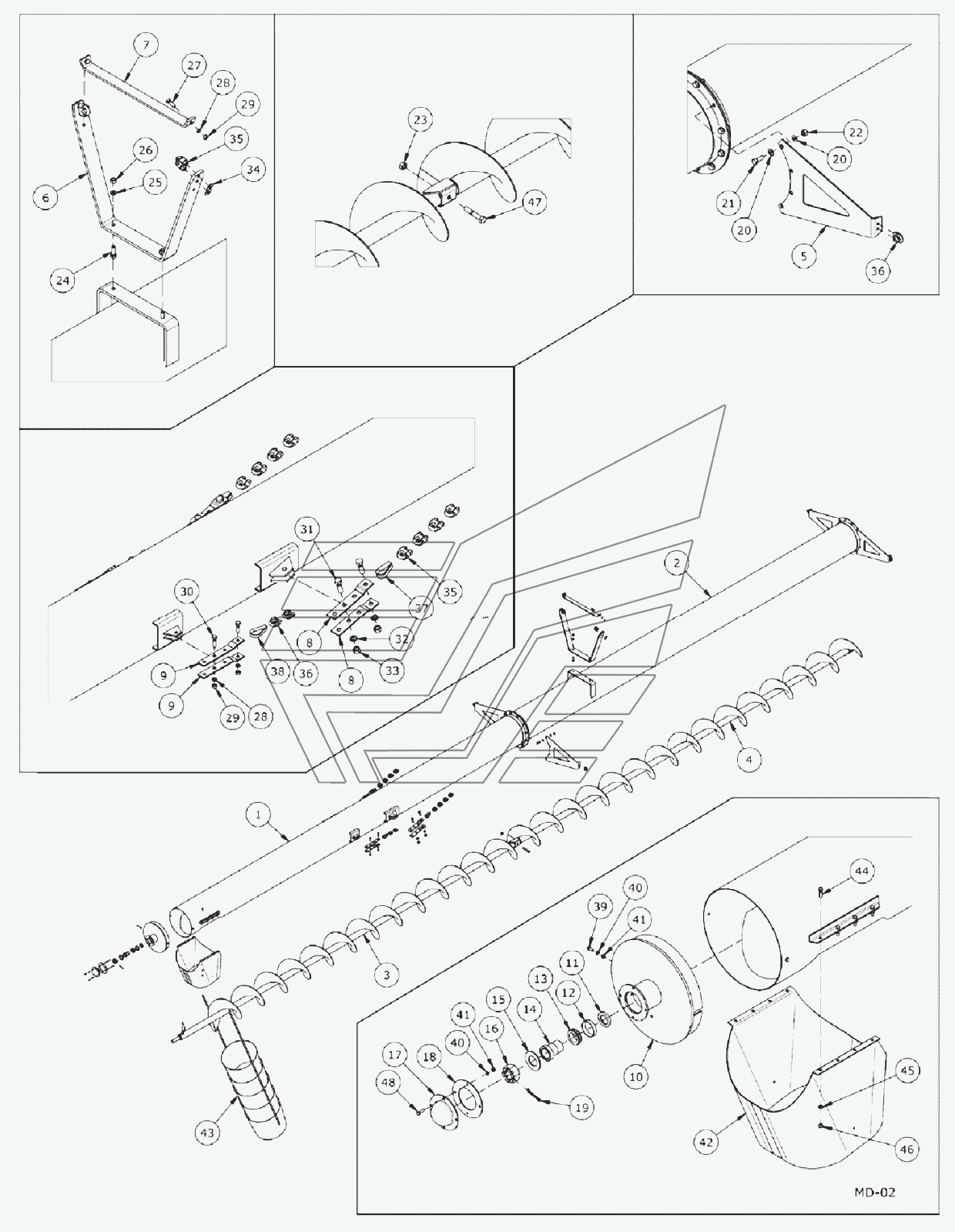

Верхняя труба ТШВ-400-23. Каталог 2013г.

Нижняя труба ТШВ-400-23 Ходовая часть ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба №5

Заводской номер: 909708 Количество на модель:
909708
2

Номер детали на чертеже:

2

Труба №4

Заводской номер: 909707 Количество на модель:
909707
3

Номер детали на чертеже:

3

Верхний шнек

Заводской номер: 905766 Количество на модель:
905766
4

Номер детали на чертеже:

4

Центральный шнек

Заводской номер: 905763 Количество на модель:
905763
5

Номер детали на чертеже:

5

Боковой распорочный кронштейн

Заводской номер: 906076 Количество на модель:
906076
6

Номер детали на чертеже:

6

Распорочная вилка

Заводской номер: 905831 Количество на модель:
905831
7

Номер детали на чертеже:

7

Распорочный анкер

Заводской номер: 905832 Количество на модель:
905832
8

Номер детали на чертеже:

8

Кронштейн для вилки троса

Заводской номер: 905853 Количество на модель:
905853
9

Номер детали на чертеже:

9

Вилка кабеля

Заводской номер: 960244 Количество на модель:
960244
10

Номер детали на чертеже:

10

Верхняя торцевая пластина

Заводской номер: 906101 Количество на модель:
906101
11

Номер детали на чертеже:

11

Сальник

Заводской номер: 907052 Количество на модель:
907052
12

Номер детали на чертеже:

12

Наружное кольцо внутреннего подшипника

Заводской номер: 965252 Количество на модель:
965252
13

Номер детали на чертеже:

13

НАРУЖНЫЙ КОНИЧЕСКИЙ ПОДШИПНИК

Заводской номер: 967205 Количество на модель:
967205
14

Номер детали на чертеже:

14

Рукав концевого подшипника

Заводской номер: 905906 Количество на модель:
905906
15

Номер детали на чертеже:

15

1-1/2dm x 10Ga Шайба с узкими полями

Заводской номер: 9812445 Количество на модель:
9812445
16

Номер детали на чертеже:

16

1-1/2dm Шестигранная гайка Nf класса прочности 2 с прорезью

Заводской номер: 907053 Количество на модель:
907053
17

Номер детали на чертеже:

17

Пылезащитный колпачок

Заводской номер: 907312 Количество на модель:
907312
18

Номер детали на чертеже:

18

Резиновый уплотнитель

Заводской номер: 907642 Количество на модель:
907642
19

Номер детали на чертеже:

19

1/4x2 Чека

Заводской номер: 81210 Количество на модель:
81210
20

Номер детали на чертеже:

20

5/8dm Плоская шайба SAE

Заводской номер: 812639 Количество на модель:
812639
21

Номер детали на чертеже:

21

5/8dm x 1-3/4dm Шестигранный болт

Заводской номер: 967285 Количество на модель:
967285
22

Номер детали на чертеже:

22

5/8 Lock Nut

Заводской номер: 812482 Количество на модель:
812482
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 812365 Количество на модель:
812365
24

Номер детали на чертеже:

24

5/8 x 1-3/4 шестигранный болт

Заводской номер: 84270 Количество на модель:
84270
25

Номер детали на чертеже:

25

5/8 Шайба

Заводской номер: 81677 Количество на модель:
81677
26

Номер детали на чертеже:

26

5/8 Болт

Заводской номер: 81676 Количество на модель:
81676
27

Номер детали на чертеже:

27

Болт

Заводской номер: 84277 Количество на модель:
84277
28

Номер детали на чертеже:

28

1/2 Шайба

Заводской номер: 81637 Количество на модель:
81637
29

Номер детали на чертеже:

29

1/2 Гайка

Заводской номер: 81636 Количество на модель:
81636
30

Номер детали на чертеже:

30

1/2 x 1 3/4 Болт

Заводской номер: 87553 Количество на модель:
87553
31

Номер детали на чертеже:

31

3/4 x 2-1/2 шестигранный болт

Заводской номер: 84346 Количество на модель:
84346
32

Номер детали на чертеже:

32

3/4 Шайба

Заводской номер: 81701 Количество на модель:
81701
33

Номер детали на чертеже:

33

3/4 Болт

Заводской номер: 81700 Количество на модель:
81700
34

Номер детали на чертеже:

34

1/2 Шайба B.S.

Заводской номер: 81638 Количество на модель:
81638
35

Номер детали на чертеже:

35

3/4dm Зажим троса

Заводской номер: 909194 Количество на модель:
909194
36

Номер детали на чертеже:

36

1/2 скоба кабеля, 70 & 50/60 основная распорка

Заводской номер: 964565 Количество на модель:
964565
37

Номер детали на чертеже:

37

3/4dm Наконечник троса

Заводской номер: 909199 Количество на модель:
909199
38

Номер детали на чертеже:

38

1/2 Муфта троса, 70

Заводской номер: 964587 Количество на модель:
964587
39

Номер детали на чертеже:

39

5/16x3/4 Болт

Заводской номер: 81549 Количество на модель:
81549
40

Номер детали на чертеже:

40

5/16 Шайба

Заводской номер: 81569 Количество на модель:
81569
41

Номер детали на чертеже:

41

5/16 Гайка

Заводской номер: 81568 Количество на модель:
81568
42

Номер детали на чертеже:

42

Разгрузочный лоток

Заводской номер: 906130 Количество на модель:
906130
43

Номер детали на чертеже:

43

Гибкий разгрузочный лоток

Заводской номер: F0678 Количество на модель:
F0678
44

Номер детали на чертеже:

44

3/8x1 1/4 Болт

Заводской номер: 86171 Количество на модель:
86171
45

Номер детали на чертеже:

45

3/8 Шайба

Заводской номер: 81593 Количество на модель:
81593
46

Номер детали на чертеже:

46

3/8 Гайка

Заводской номер: 81592 Количество на модель:
81592
47

Номер детали на чертеже:

47

Шестигранный болт

Заводской номер: 84336 Количество на модель:
84336
48

Номер детали на чертеже:

48

5/16x1 Болт

Заводской номер: 812026 Количество на модель:
812026
