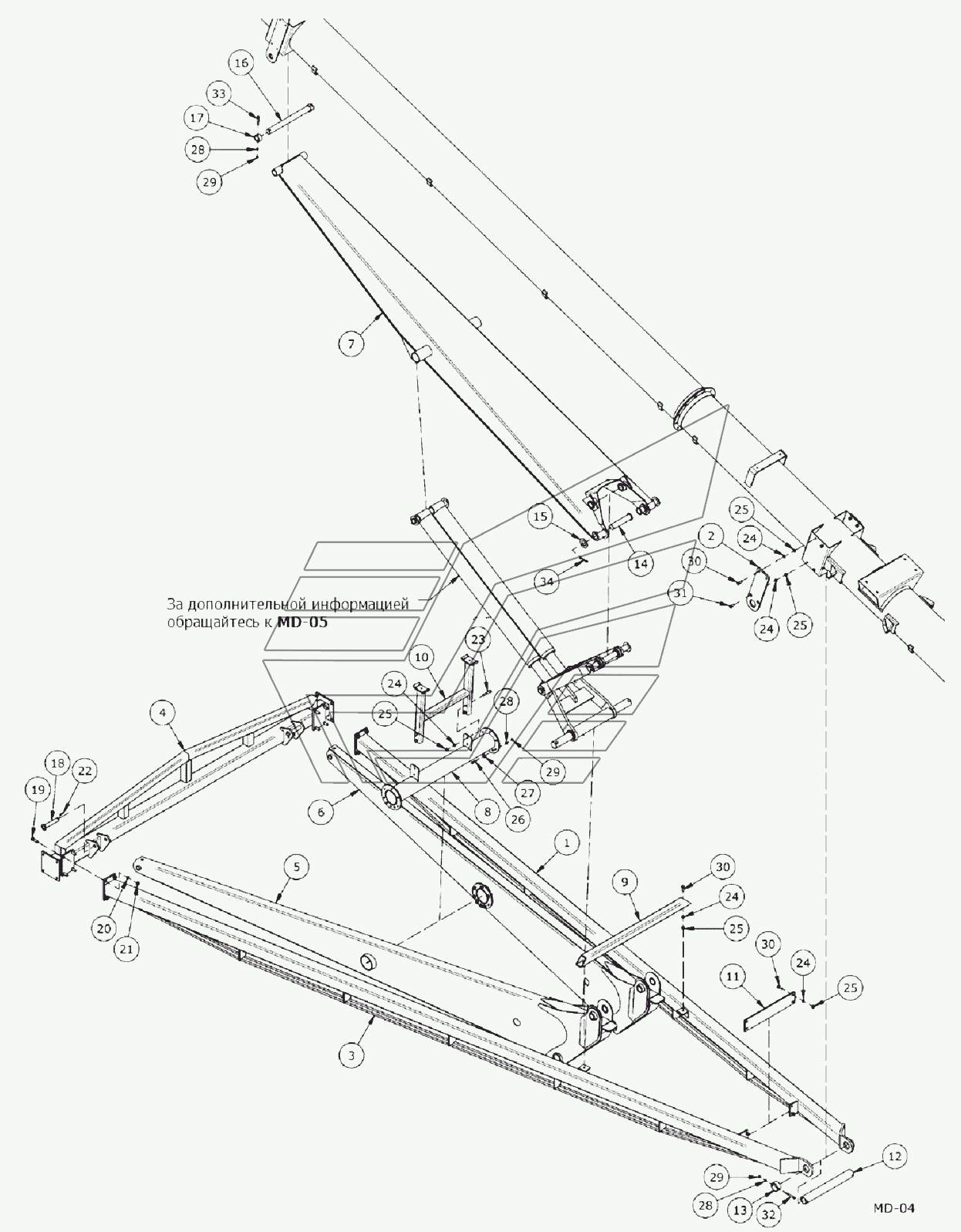

Ходовая часть ТШВ-400-23. Каталог 2013г.

Верхняя труба ТШВ-400-23 Гидроцилиндр ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ходовая часть - левая

Заводской номер: 905732 Количество на модель:
905732
2

Номер детали на чертеже:

2

Соединительная пластина ходовой части

Заводской номер: 904736 Количество на модель:
904736
3

Номер детали на чертеже:

3

Ходовая часть - правая

Заводской номер: 905733 Количество на модель:
905733
4

Номер детали на чертеже:

4

Ось

Заводской номер: 905745 Количество на модель:
905745
5

Номер детали на чертеже:

5

Нижний подъемник - правый

Заводской номер: F0611 Количество на модель:
F0611
6

Номер детали на чертеже:

6

Нижний подъемник - левый

Заводской номер: F0612 Количество на модель:
F0612
7

Номер детали на чертеже:

7

Верхний рычаг подъема

Заводской номер: 908445 Количество на модель:
908445
8

Номер детали на чертеже:

8

Подъемный рычаг – торсионная трубка

Заводской номер: 907741 Количество на модель:
907741
9

Номер детали на чертеже:

9

Подъемный рычаг - опорная труба

Заводской номер: 905738 Количество на модель:
905738
10

Номер детали на чертеже:

10

Опора

Заводской номер: 905786 Количество на модель:
905786
11

Номер детали на чертеже:

11

Анкерная пластинка

Заводской номер: 905737 Количество на модель:
905737
12

Номер детали на чертеже:

12

Ходовая часть - Шарнир подъемного рычага

Заводской номер: 905735 Количество на модель:
905735
13

Номер детали на чертеже:

13

Ходовая часть - Буртик шарнира подъемного

Заводской номер: 905736 Количество на модель:
905736
14

Номер детали на чертеже:

14

Шарнир подъемного рычага

Заводской номер: 908476 Количество на модель:
908476
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 967153 Количество на модель:
967153
16

Номер детали на чертеже:

16

Шарнир верхнего подъемного рычага

Заводской номер: 905806 Количество на модель:
905806
17

Номер детали на чертеже:

17

Буртик шарнира подъемного рычага

Заводской номер: 905807 Количество на модель:
905807
18

Номер детали на чертеже:

18

Осевой шарнир

Заводской номер: 905779 Количество на модель:
905779
19

Номер детали на чертеже:

19

3/4 x 2-1/2 шестигранный болт

Заводской номер: 84346 Количество на модель:
84346
20

Номер детали на чертеже:

20

3/4 Шайба

Заводской номер: 81701 Количество на модель:
81701
21

Номер детали на чертеже:

21

3/4 Болт

Заводской номер: 81700 Количество на модель:
81700
22

Номер детали на чертеже:

22

1/4x2 Чека

Заводской номер: 81210 Количество на модель:
81210
23

Номер детали на чертеже:

23

5/8 x 3 1/2 шестигранный болт

Заводской номер: 81669 Количество на модель:
81669
24

Номер детали на чертеже:

24

5/8 Шайба

Заводской номер: 81677 Количество на модель:
81677
25

Номер детали на чертеже:

25

5/8 Болт

Заводской номер: 81676 Количество на модель:
81676
26

Номер детали на чертеже:

26

1/2 x 2 шестигранный болт

Заводской номер: 811791 Количество на модель:
811791
27

Номер детали на чертеже:

27

1/2 Шайба B.S.

Заводской номер: 81638 Количество на модель:
81638
28

Номер детали на чертеже:

28

1/2 Шайба

Заводской номер: 81637 Количество на модель:
81637
29

Номер детали на чертеже:

29

1/2 Гайка

Заводской номер: 81636 Количество на модель:
81636
30

Номер детали на чертеже:

30

5/8 x 1-3/4 шестигранный болт

Заводской номер: 84270 Количество на модель:
84270
31

Номер детали на чертеже:

31

5/8dm x 1-3/4dm Fl Hd Болт с головкой

Заводской номер: 967284 Количество на модель:
967284
32

Номер детали на чертеже:

32

1/2 x 4 1/2 шестигранный болт

Заводской номер: 811691 Количество на модель:
811691
33

Номер детали на чертеже:

33

ШЕСТИГРАННИК 0.500NC X 3.50 GR 5 PL

Заводской номер: 81629 Количество на модель:
81629
34

Номер детали на чертеже:

34

5/16dm x 3dm Шплинт

Заводской номер: 967162 Количество на модель:
967162
