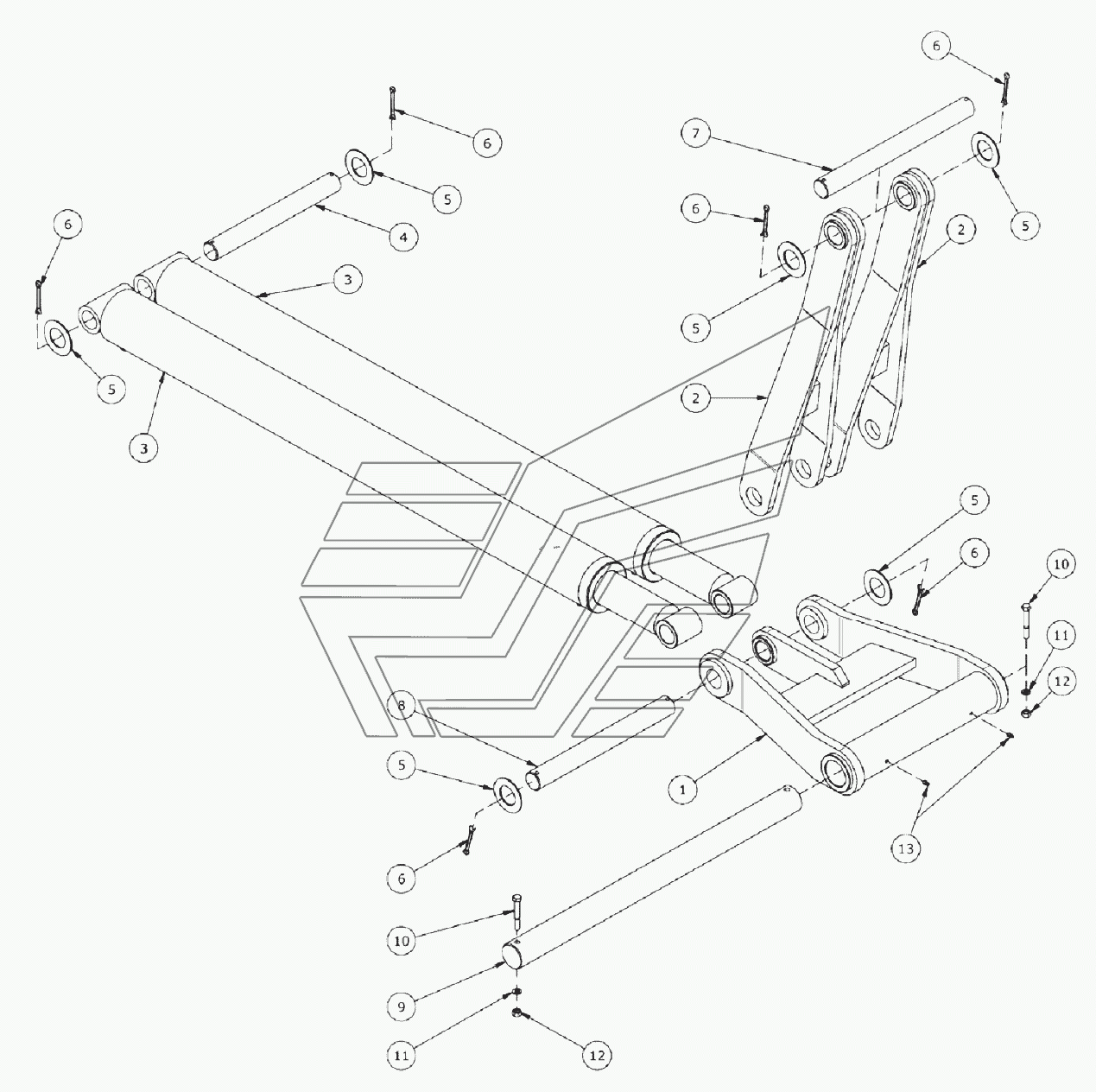

Гидроцилиндр ТШВ-400-23. Каталог 2013г.

Ходовая часть ТШВ-400-23 Приемный бокс ТШВ-400-23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шарнир

Заводской номер: 908472 Количество на модель:
908472
2

Номер детали на чертеже:

2

Рычаг вилки

Заводской номер: 908464 Количество на модель:
908464
3

Номер детали на чертеже:

3

Цилиндр 5.00 x 55.35 w/ 3-1/2dm Вал

Заводской номер: F0664 Количество на модель:
F0664
4

Номер детали на чертеже:

4

Верхний шарнир цилиндра 2dm Rd x 17-1/4dm

Заводской номер: 908478 Количество на модель:
908478
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 967153 Количество на модель:
967153
6

Номер детали на чертеже:

6

5/16dm x 3dm Шплинт

Заводской номер: 967162 Количество на модель:
967162
7

Номер детали на чертеже:

7

Верхний шарнир подъемного рычага 2dm Rd

Заводской номер: 908480 Количество на модель:
908480
8

Номер детали на чертеже:

8

Подъемная система пальца шарнира 2dm Rd

Заводской номер: 908490 Количество на модель:
908490
9

Номер детали на чертеже:

9

Связующий шарнирный палец 2-3/4dm Rd x

Заводской номер: 908474 Количество на модель:
908474
10

Номер детали на чертеже:

10

ШЕСТИГРАННИК 0.500NC X 3.50 GR 5 PL

Заводской номер: 81629 Количество на модель:
81629
11

Номер детали на чертеже:

11

1/2 Шайба

Заводской номер: 81637 Количество на модель:
81637
12

Номер детали на чертеже:

12

1/2 Гайка

Заводской номер: 81636 Количество на модель:
81636
13

Номер детали на чертеже:

13

Устройство для проходного смазывания

Заводской номер: 967164 Количество на модель:
967164
