  5. ЖСУ-700 "Soyka 700"
  6. Общий вид жатки ЖСУ-700

Общий вид жатки ЖСУ-700 ЖСУ-700 "Soyka 700". Каталог 2010г.

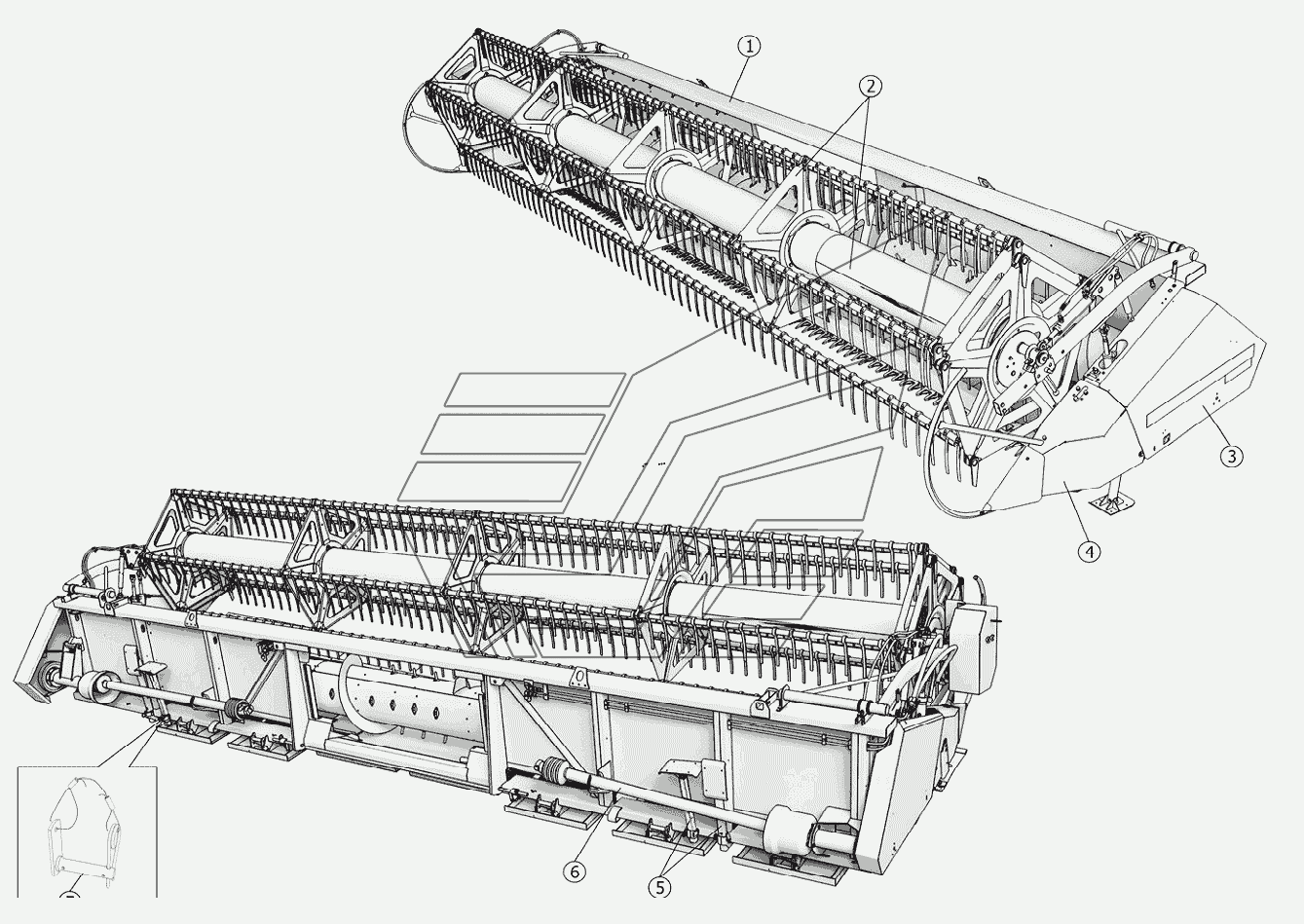

Схема деления жатки на составные части ЖСУ-700 "Soyka 700" Корпус ЖРН-701.01.00.000Б ЖСУ-700 "Soyka 700"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: ЖСУ-701.01.00.000Б Количество на модель: 1
ЖСУ-701.01.00.000Б
1
2

Номер детали на чертеже:

2

Мотовило

Заводской номер: ЖСУ-701.03.00.000-01 Количество на модель: 1
ЖСУ-701.03.00.000-01
1
3

Номер детали на чертеже:

3

Установка щитов

Заводской номер: ЖСУ-701.11.00.000Б Количество на модель: 1
ЖСУ-701.11.00.000Б
1
4

Номер детали на чертеже:

4

Установка делителей

Заводской номер: ЖСУ-701.12.00.000А Количество на модель: 1
ЖСУ-701.12.00.000А
1
5

Номер детали на чертеже:

5

Опора

Заводской номер: ЖСУ-701.00.00.070А Количество на модель: 4
ЖСУ-701.00.00.070А
4
6

Номер детали на чертеже:

6

Вал карданный

Заводской номер: 10.016.2000-36 Количество на модель: 2
10.016.2000-36
2
6

Номер детали на чертеже:

6

Вал карданный

Заводской номер: 10.016.3000-36 Количество на модель: 1
10.016.3000-36
1
7

Номер детали на чертеже:

7

Фиксатор

Заводской номер: ЖСУ-701.00.00.110А Количество на модель: 4
ЖСУ-701.00.00.110А
4
Схема деления жатки на составные части ЖСУ-700 "Soyka 700" Корпус ЖРН-701.01.00.000Б ЖСУ-700 "Soyka 700"
