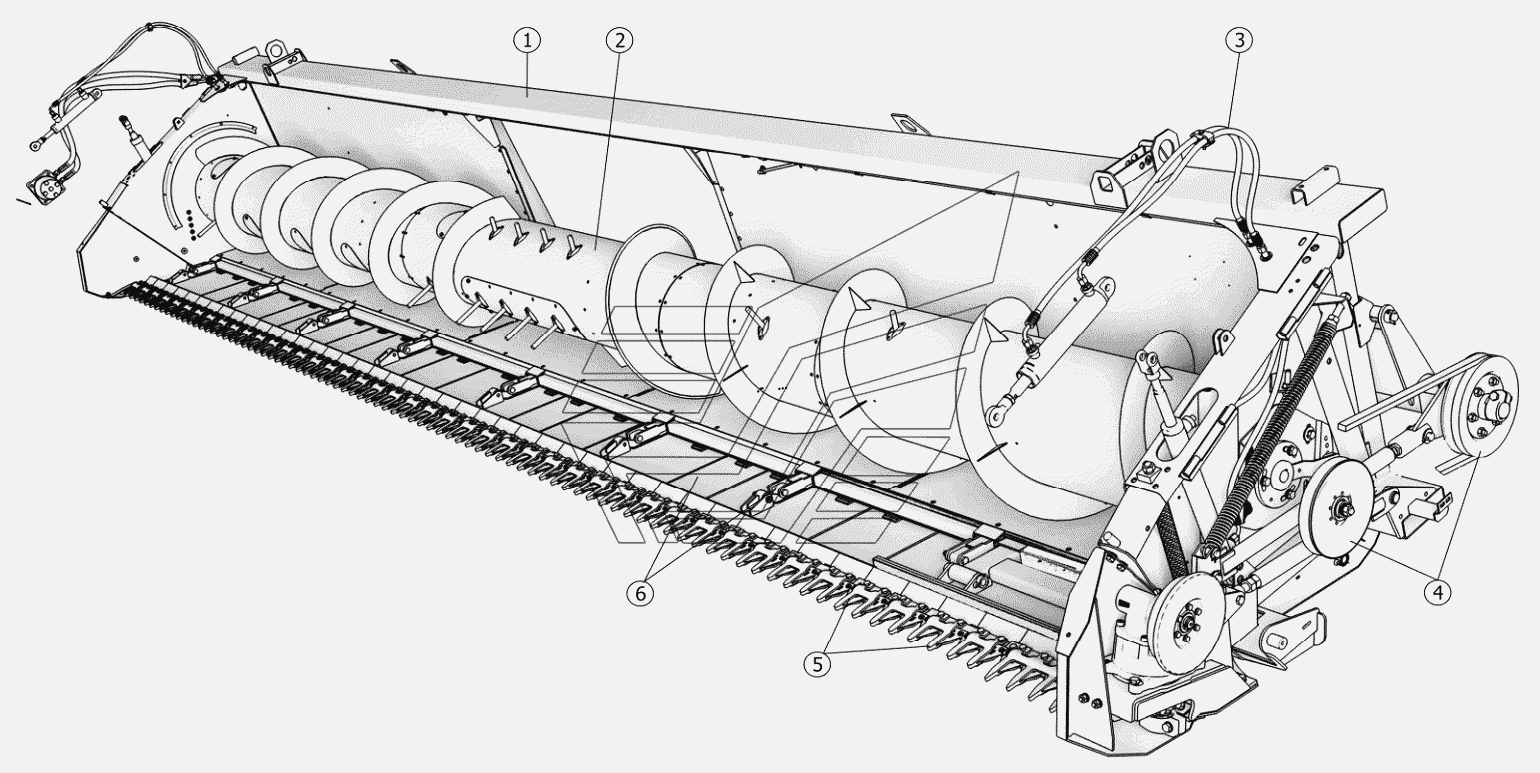

Корпус ЖРН-701.01.00.000Б ЖСУ-700 "Soyka 700". Каталог 2010г.

Общий вид жатки ЖСУ-700 ЖСУ-700 "Soyka 700" Корпус ЖРН-701.01.00.000Б ЖСУ-700 "Soyka 700"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Каркас

Заводской номер: ЖСУ-701.01.02.000В Количество на модель: 1
ЖСУ-701.01.02.000В
1
2

Номер детали на чертеже:

2

Установка шнека

Заводской номер: ЖСУ-701.01.01.000Б Количество на модель: 1
ЖСУ-701.01.01.000Б
1
3

Номер детали на чертеже:

3

Гидрооборудование жатки

Заводской номер: 081.27.09.860-02 Количество на модель: 1
081.27.09.860-02
1
4

Номер детали на чертеже:

4

Привод режущего аппарата

Заводской номер: ЖСУ-701.01.03.500Б Количество на модель: 1
ЖСУ-701.01.03.500Б
1
5

Номер детали на чертеже:

5

Аппарат режущий

Заводской номер: ЖСУ-701.01.03.010Б-01 Количество на модель: 1
ЖСУ-701.01.03.010Б-01
1
6

Номер детали на чертеже:

6

Установка опор подвижных

Заводской номер: ЖСУ-701.01.05.000Б Количество на модель: 1
ЖСУ-701.01.05.000Б
1
7

Номер детали на чертеже:

7

Винт В.M5-6gx20.48.019

Заводской номер: ВинтВ.M5-6gx20.48.019 Количество на модель: 1
ВинтВ.M5-6gx20.48.019
1
8

Номер детали на чертеже:

8

Розетка

Заводской номер: СОВО25.036.110 Количество на модель: 1
СОВО25.036.110
1
9

Номер детали на чертеже:

9

Шайба С5х1,4.01.019

Заводской номер: ШайбаС5х1,4.01.019 Количество на модель: 4
ШайбаС5х1,4.01.019
4
10

Номер детали на чертеже:

10

Шайба 5Т.65Г. 019

Заводской номер: Шайба5Т.65Г.019 Количество на модель: 1
Шайба5Т.65Г.019
1
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 54-00620 Количество на модель: 1
54-00620
1
12

Номер детали на чертеже:

12

Гайка М5-6Н.6.019

Заводской номер: ГайкаМ5-6Н.6.019 Количество на модель: 2
ГайкаМ5-6Н.6.019
2
13

Номер детали на чертеже:

13

Хомут

Заводской номер: РСМ-10.10.30.005 Количество на модель: 13
РСМ-10.10.30.005
13
14

Номер детали на чертеже:

14

Монтаж жгутов жатки

Заводской номер: 081.27.10.010-02 Количество на модель: 1
081.27.10.010-02
1
15

Номер детали на чертеже:

15

Болт М6-6gx16.88.019

Заводской номер: БолтМ6-6gx16.88.019 Количество на модель: 12
БолтМ6-6gx16.88.019
12
16

Номер детали на чертеже:

16

Фланец опорный

Заводской номер: ЖСУ-701.01.00.401 Количество на модель: 2
ЖСУ-701.01.00.401
2
17

Номер детали на чертеже:

17

Шайба 6T.65Г.019

Заводской номер: Шайба6T.65Г.019 Количество на модель: 22
Шайба6T.65Г.019
22
18

Номер детали на чертеже:

18

Гайка М6-6H.6.019

Заводской номер: ГайкаМ6-6H.6.019 Количество на модель: 22
ГайкаМ6-6H.6.019
22
19

Номер детали на чертеже:

19

Резинка

Заводской номер: ЖСУ-701.01.00.002 Количество на модель: 2
ЖСУ-701.01.00.002
2
20

Номер детали на чертеже:

20

Привод шнека

Заводской номер: ЖСУ-701.01.09.000А Количество на модель: 1
ЖСУ-701.01.09.000А
1
21

Номер детали на чертеже:

21

Установка башмаков

Заводской номер: ЖСУ-701.01.04.000А Количество на модель: 1
ЖСУ-701.01.04.000А
1
22

Номер детали на чертеже:

22

Резинка

Заводской номер: ЖСУ-701.01.00.001 Количество на модель: 2
ЖСУ-701.01.00.001
2
23

Номер детали на чертеже:

23

Болт М16х16.46.019

Заводской номер: БолтМ16х16.46.019 Количество на модель: 10
БолтМ16х16.46.019
10
24

Номер детали на чертеже:

24

Ремешок

Заводской номер: 081.27.00.001 Количество на модель: 2
081.27.00.001
2
25

Номер детали на чертеже:

25

Уголок

Заводской номер: 081.27.00.436 Количество на модель: 2
081.27.00.436
2
26

Номер детали на чертеже:

26

Шайба C.6.01.019

Заводской номер: ШайбаC.6.01.019 Количество на модель: 10
ШайбаC.6.01.019
10
27

Номер детали на чертеже:

27

Болт M8x20.46.019

Заводской номер: БолтM8x20.46.019 Количество на модель: 4
БолтM8x20.46.019
4
28

Номер детали на чертеже:

28

Уголок

Заводской номер: 081.27.00.482 Количество на модель: 1
081.27.00.482
1
29

Номер детали на чертеже:

29

Шайба C.8.01.019

Заводской номер: ШайбаC.8.01.019 Количество на модель: 4
ШайбаC.8.01.019
4
30

Номер детали на чертеже:

30

Шайба 8T.65Г.019

Заводской номер: Шайба8T.65Г.019 Количество на модель: 4
Шайба8T.65Г.019
4
31

Номер детали на чертеже:

31

Гайка М8-6H.6.019

Заводской номер: ГайкаМ8-6H.6.019 Количество на модель: 4
ГайкаМ8-6H.6.019
4
32

Номер детали на чертеже:

32

Уголок

Заводской номер: 081.27.00.482-01 Количество на модель: 1
081.27.00.482-01
1
