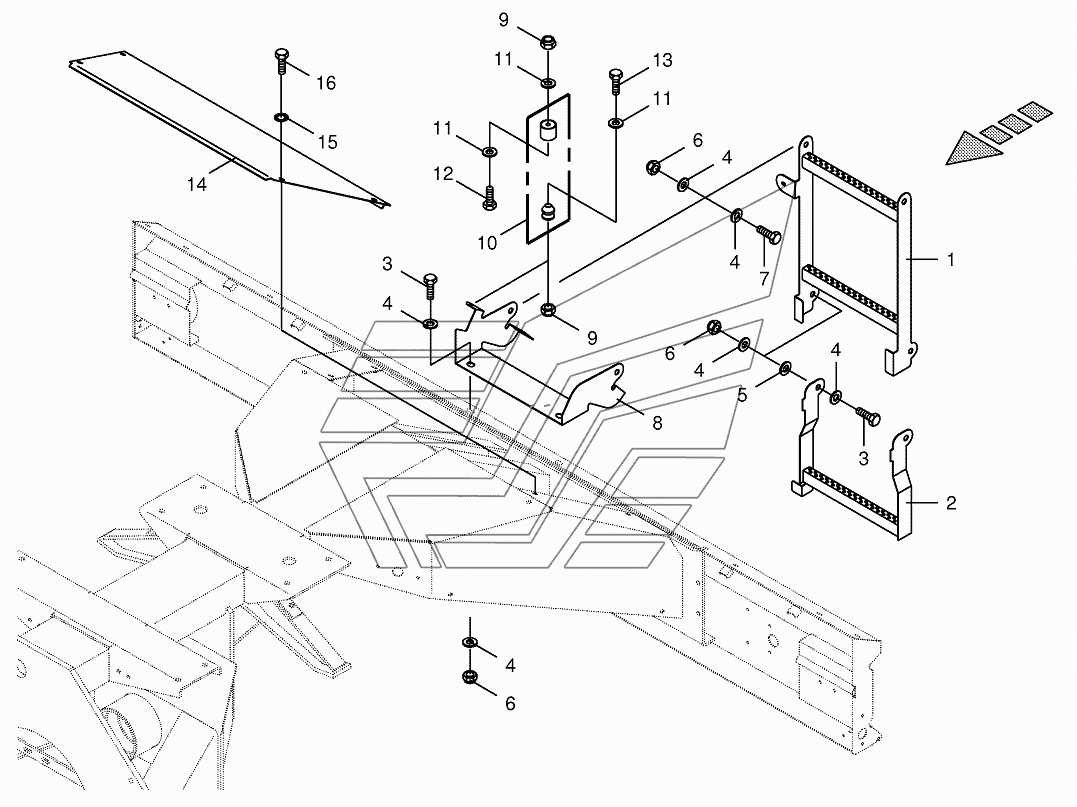

Ladder-back BIG-M-420. Каталог 2016г.

Lighting bracket/trailer hitch BIG-M-420 Diesel fuel tank BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ladder-top

Заводской номер: 200117540 Количество на модель: 1
200117540
1
2

Номер детали на чертеже:

2

Ladder-below

Заводской номер: 200117510 Количество на модель: 1
200117510
1
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105061 Количество на модель:
009105061
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009103200 Количество на модель:
009103200
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
8

Номер детали на чертеже:

8

Ladder fastening

Заводской номер: 200117550 Количество на модель: 1
200117550
1
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
10

Номер детали на чертеже:

10

Clamp and buffer

Заводской номер: 002508311 Количество на модель: 1
002508311
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009104111 Количество на модель:
009104111
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009002391 Количество на модель:
009002391
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009002000 Количество на модель:
009002000
14

Номер детали на чертеже:

14

Guard plate

Заводской номер: 002328952 Количество на модель: 1
002328952
1
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
