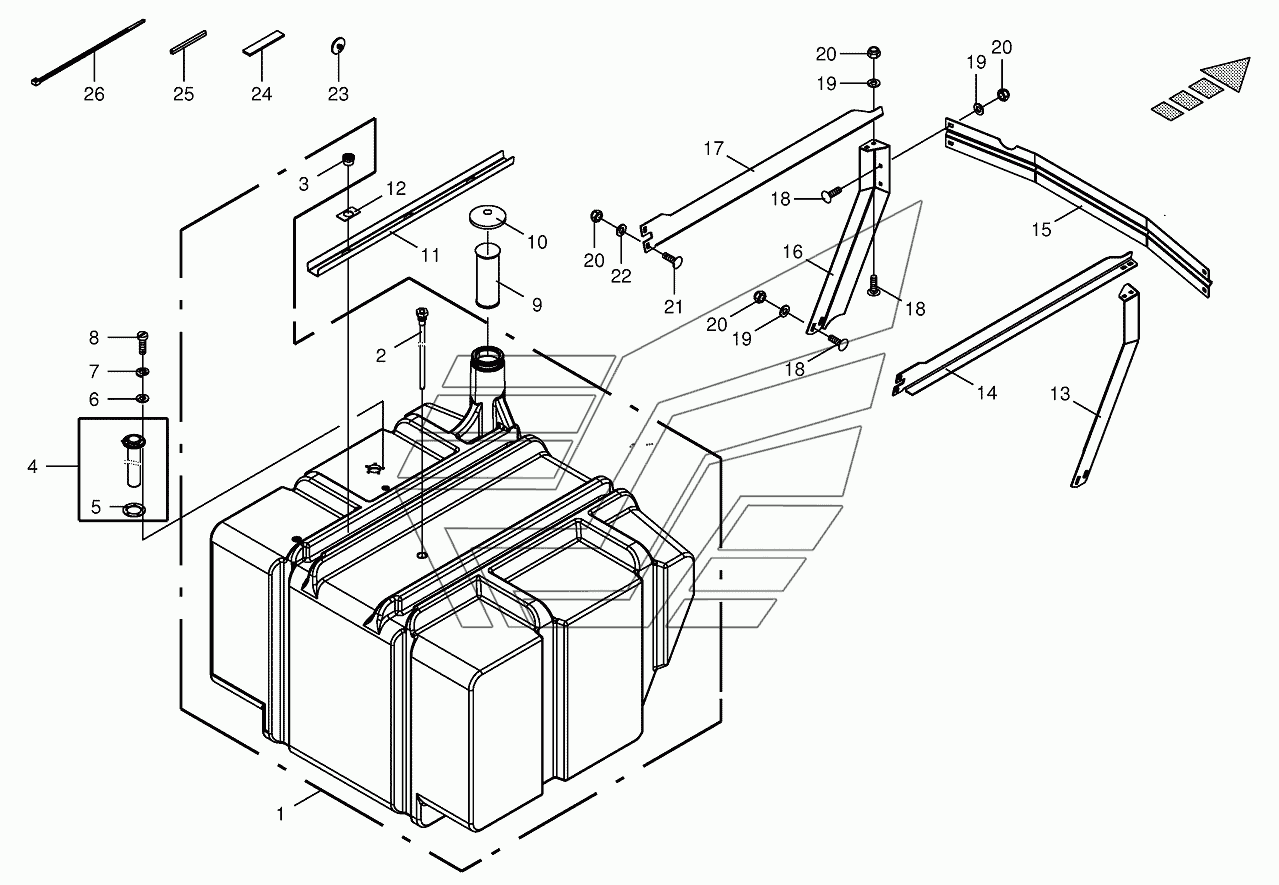

Diesel fuel tank BIG-M-420. Каталог 2016г.

Ladder-back BIG-M-420 Diesel fuel pipe BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Diesel tank 700 litres

Заводской номер: 002333002 Количество на модель: 1
002333002
1
2

Номер детали на чертеже:

2

Suction pipe

Заводской номер: 270053860 Количество на модель: 1
270053860
1
3

Номер детали на чертеже:

3

Screw plug

Заводской номер: 270042240 Количество на модель: 1
270042240
1
4

Номер детали на чертеже:

4

Level sensor

Заводской номер: 003033842 Количество на модель: 1
003033842
1
5

Номер детали на чертеже:

5

Gasket

Заводской номер: 009400460 Количество на модель: 1
009400460
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009105001 Количество на модель:
009105001
7

Номер детали на чертеже:

7

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
8

Номер детали на чертеже:

8

Allen screw

Заводской номер: 009037471 Количество на модель:
009037471
9

Номер детали на чертеже:

9

Sieve

Заводской номер: 002169900 Количество на модель: 1
002169900
1
10

Номер детали на чертеже:

10

Oil tank filler cap

Заводской номер: 009400860 Количество на модель: 1
009400860
1
11

Номер детали на чертеже:

11

Tank reinforcement

Заводской номер: 200127240 Количество на модель: 2
200127240
2
12

Номер детали на чертеже:

12

Cover plate

Заводской номер: 200127250 Количество на модель: 6
200127250
6
13

Номер детали на чертеже:

13

Angle diesel tank filling front, rh.

Заводской номер: 200127201 Количество на модель: 1
200127201
1
14

Номер детали на чертеже:

14

Tank fastening-top right

Заводской номер: 200127220 Количество на модель: 1
200127220
1
15

Номер детали на чертеже:

15

Tank fastening-front

Заводской номер: 200127230 Количество на модель: 1
200127230
1
16

Номер детали на чертеже:

16

Angle diesel tank filling front, lh.

Заводской номер: 200127191 Количество на модель: 1
200127191
1
17

Номер детали на чертеже:

17

Tank fastening-left front

Заводской номер: 200127210 Количество на модель: 1
200127210
1
18

Номер детали на чертеже:

18

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009103611 Количество на модель:
009103611
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009047612 Количество на модель:
009047612
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
23

Номер детали на чертеже:

23

Frame plating

Заводской номер: 00260371 Количество на модель: 12
00260371
12
24

Номер детали на чертеже:

24

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
25

Номер детали на чертеже:

25

Edge protection-Id.-no.= 1m

Заводской номер: 009251110 Количество на модель:
009251110
26

Номер детали на чертеже:

26

Cable band

Заводской номер: 009226722 Количество на модель:
009226722
