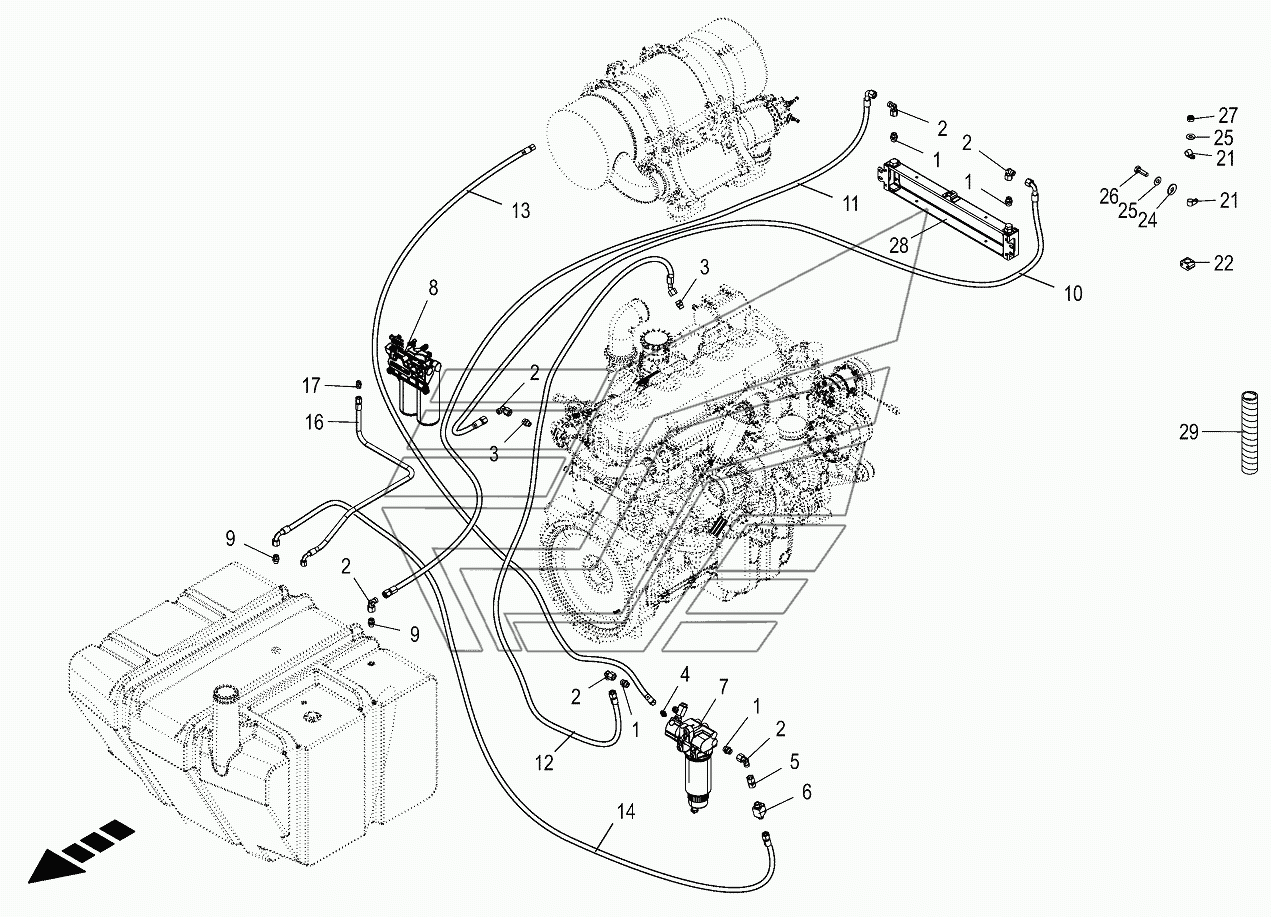

Diesel fuel pipe BIG-M-420. Каталог 2016г.

Diesel fuel tank BIG-M-420 Diesel engine BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Switch on/off diesel pre-supply pump

Заводской номер: 270190720 Количество на модель: 1
270190720
1

Номер детали на чертеже:

Cable harness AS-F

Заводской номер: 270125470 Количество на модель: 1
270125470
1

Номер детали на чертеже:

Cable harness AS-F

Заводской номер: 270125490 Количество на модель: 1
270125490
1

Номер детали на чертеже:

Hand lever-incl. screw, washer

Заводской номер: 009196640 Количество на модель: 1
009196640
1
1

Номер детали на чертеже:

1

Double-ended union

Заводской номер: 900023920 Количество на модель: 4
900023920
4
2

Номер детали на чертеже:

2

Angle lug

Заводской номер: 009210651 Количество на модель: 6
009210651
6
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009208642 Количество на модель: 2
009208642
2
4

Номер детали на чертеже:

4

Male connector

Заводской номер: 009199331 Количество на модель: 1
009199331
1
5

Номер детали на чертеже:

5

Double nipple

Заводской номер: 002307440 Количество на модель: 1
002307440
1
6

Номер детали на чертеже:

6

Two-way plug valve

Заводской номер: 009211171 Количество на модель: 1
009211171
1
7

Номер детали на чертеже:

7

Prefilter with pump

Заводской номер: 270125410 Количество на модель: 1
270125410
1
8

Номер детали на чертеже:

8

Fuel filter

Заводской номер: 270124810 Количество на модель: 1
270124810
1
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009210572 Количество на модель: 2
009210572
2
10

Номер детали на чертеже:

10

Diesel hose

Заводской номер: 270122422 Количество на модель: 1
270122422
1
11

Номер детали на чертеже:

11

Diesel hose

Заводской номер: 270122442 Количество на модель: 1
270122442
1
12

Номер детали на чертеже:

12

Diesel hose

Заводской номер: 270122412 Количество на модель: 1
270122412
1
13

Номер детали на чертеже:

13

Diesel hose

Заводской номер: 270122402 Количество на модель: 1
270122402
1
14

Номер детали на чертеже:

14

Diesel hose

Заводской номер: 270122432 Количество на модель: 1
270122432
1
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 009209890 Количество на модель: 1
009209890
1
17

Номер детали на чертеже:

17

Connector

Заводской номер: 009210541 Количество на модель: 1
009210541
1
18

Номер детали на чертеже:

18

Screw-on connection

Заводской номер: 900023690 Количество на модель: 1
900023690
1
19

Номер детали на чертеже:

19

Breather

Заводской номер: 270075600 Количество на модель: 1
270075600
1
21

Номер детали на чертеже:

21

Tube clip w. rubber

Заводской номер: 009240610 Количество на модель:
009240610
22

Номер детали на чертеже:

22

Tube clamp-2 halves

Заводской номер: 270039060 Количество на модель:
270039060
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009106030 Количество на модель:
009106030
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
28

Номер детали на чертеже:

28

Diesel radiator

Заводской номер: 270125400 Количество на модель: 1
270125400
1
29

Номер детали на чертеже:

29

Spiral strip -ld.-no.=1m

Заводской номер: 270039740 Количество на модель:
270039740
