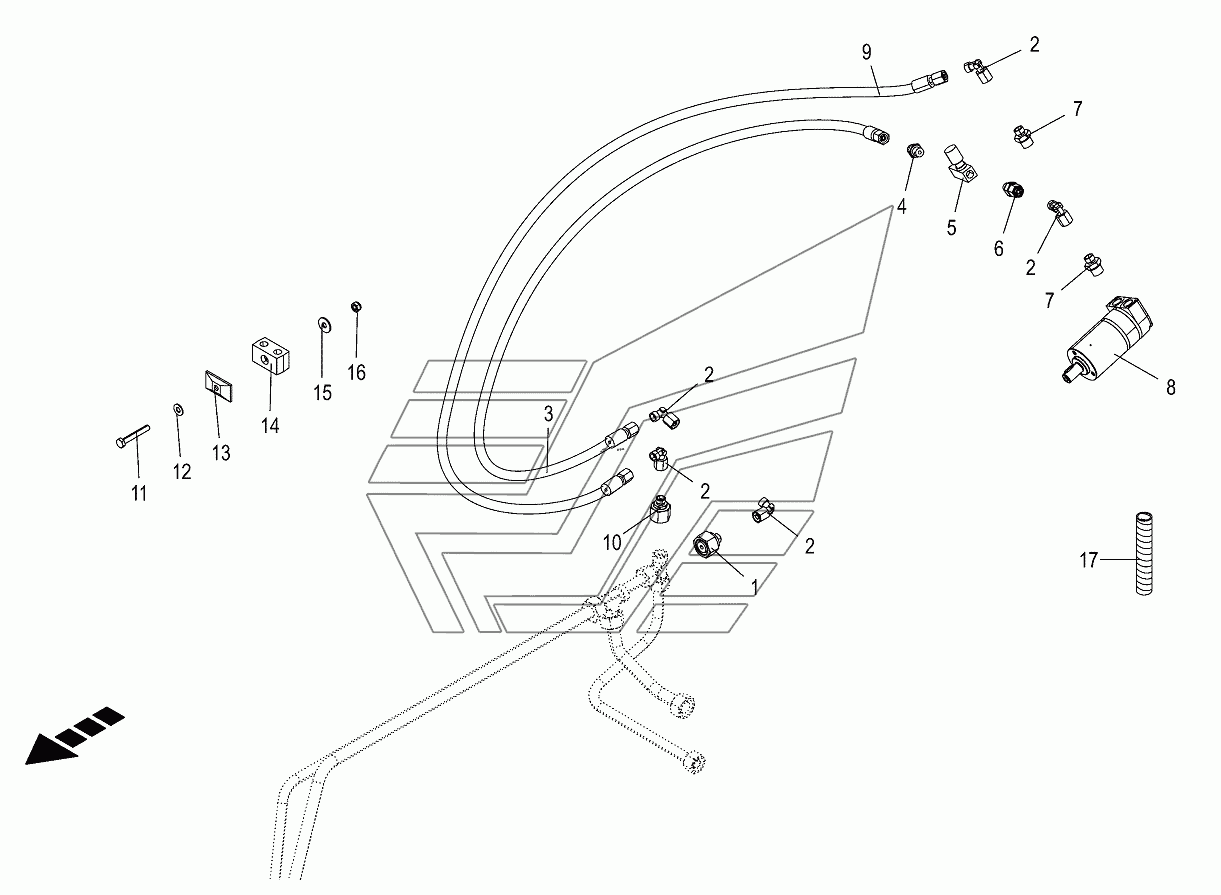

Hydraulics-sieve drive BIG-M-420. Каталог 2016г.

Hydr.ground drive/pressure oil line-rear BIG-M-420 Working hydr.-hydr.line (steering) BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Reducer fitting

Заводской номер: 009199600 Количество на модель: 1
009199600
1
2

Номер детали на чертеже:

2

Angle lug

Заводской номер: 009199650 Количество на модель: 5
009199650
5
3

Номер детали на чертеже:

3

Hyd. hose

Заводской номер: 270120761 Количество на модель: 1
270120761
1
4

Номер детали на чертеже:

4

Male connector

Заводской номер: 009199640 Количество на модель: 1
009199640
1
5

Номер детали на чертеже:

5

One-way restrictor-adjustable

Заводской номер: 009193040 Количество на модель: 1
009193040
1
6

Номер детали на чертеже:

6

Male connector

Заводской номер: 009193030 Количество на модель: 1
009193030
1
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 900014700 Количество на модель: 2
900014700
2
8

Номер детали на чертеже:

8

Hydraulic motor

Заводской номер: 009211950 Количество на модель: 1
009211950
1
9

Номер детали на чертеже:

9

Hyd. hose

Заводской номер: 270120771 Количество на модель: 1
270120771
1
10

Номер детали на чертеже:

10

Reducer connector

Заводской номер: 900024760 Количество на модель: 1
900024760
1
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
13

Номер детали на чертеже:

13

Cover plate

Заводской номер: 009251340 Количество на модель: 7
009251340
7
14

Номер детали на чертеже:

14

Tube clamp-2 halves

Заводской номер: 270077060 Количество на модель: 7
270077060
7
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009106030 Количество на модель:
009106030
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
17

Номер детали на чертеже:

17

Spiral strip-Id.-no.= 1m

Заводской номер: 003012190 Количество на модель:
003012190
