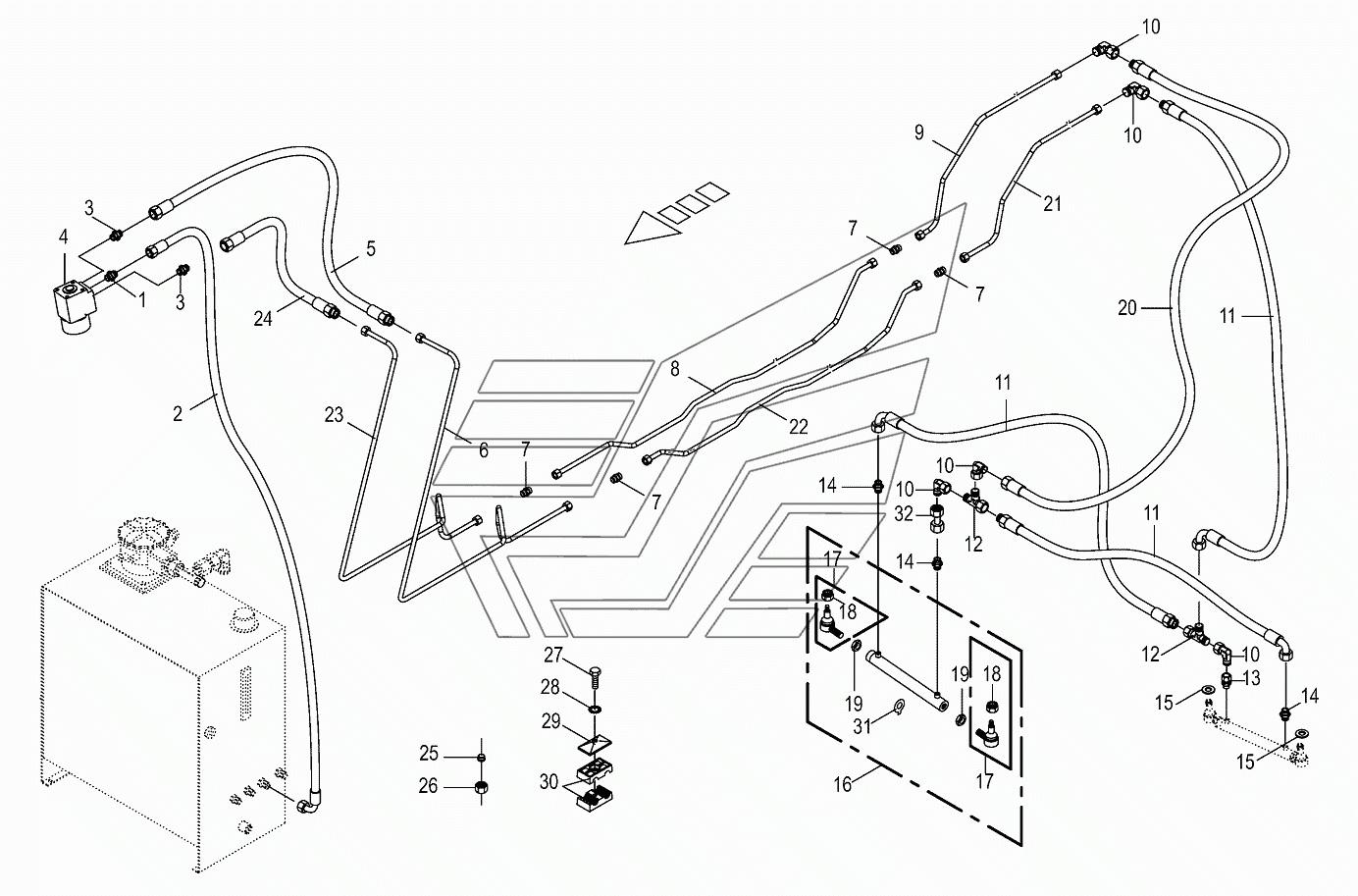

Working hydr.-hydr.line (steering) BIG-M-420. Каталог 2016г.

Hydraulics-sieve drive BIG-M-420 Working hydr.-hydr.line (steering) BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270056700 Количество на модель: 2
270056700
2
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009210622 Количество на модель: 1
009210622
1
2

Номер детали на чертеже:

2

High pressure hose line

Заводской номер: 270062850 Количество на модель: 1
270062850
1
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009196021 Количество на модель: 2
009196021
2
4

Номер детали на чертеже:

4

Steering valve

Заводской номер: 270083840 Количество на модель: 1
270083840
1
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 009210020 Количество на модель: 1
009210020
1
6

Номер детали на чертеже:

6

Hyd. line

Заводской номер: 200169350 Количество на модель: 1
200169350
1
7

Номер детали на чертеже:

7

Connector

Заводской номер: 009210541 Количество на модель: 4
009210541
4
8

Номер детали на чертеже:

8

Hyd. line

Заводской номер: 200169360 Количество на модель: 1
200169360
1
9

Номер детали на чертеже:

9

Hyd. line

Заводской номер: 200169370 Количество на модель: 1
200169370
1
10

Номер детали на чертеже:

10

Angle lug

Заводской номер: 009210671 Количество на модель: 5
009210671
5
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 009210031 Количество на модель: 3
009210031
3
12

Номер детали на чертеже:

12

Adjustable L connection

Заводской номер: 009210791 Количество на модель: 2
009210791
2
13

Номер детали на чертеже:

13

Male connector

Заводской номер: 009210931 Количество на модель: 1
009210931
1
14

Номер детали на чертеже:

14

Male connector

Заводской номер: 009209011 Количество на модель: 3
009209011
3
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009105141 Количество на модель:
009105141
16

Номер детали на чертеже:

16

Hyd. cylinder

Заводской номер: 270054041 Количество на модель: 2
270054041
2
17

Номер детали на чертеже:

17

Ball joint

Заводской номер: 270054910 Количество на модель: 4
270054910
4
18

Номер детали на чертеже:

18

Castellated nut

Заводской номер: 009089270 Количество на модель: 4
009089270
4
19

Номер детали на чертеже:

19

Hex nut-low form

Заводской номер: 900012860 Количество на модель:
900012860
20

Номер детали на чертеже:

20

High pressure hose line

Заводской номер: 009209650 Количество на модель: 1
009209650
1
21

Номер детали на чертеже:

21

Hyd. line

Заводской номер: 200169400 Количество на модель: 1
200169400
1
22

Номер детали на чертеже:

22

Hyd. line

Заводской номер: 200169390 Количество на модель: 1
200169390
1
23

Номер детали на чертеже:

23

Hyd. line

Заводской номер: 200169380 Количество на модель: 1
200169380
1
25

Номер детали на чертеже:

25

Cutting ring

Заводской номер: 009210460 Количество на модель:
009210460
26

Номер детали на чертеже:

26

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
29

Номер детали на чертеже:

29

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
30

Номер детали на чертеже:

30

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
31

Номер детали на чертеже:

31

Safety plate

Заводской номер: 270132410 Количество на модель: 4
270132410
4
32

Номер детали на чертеже:

32

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
