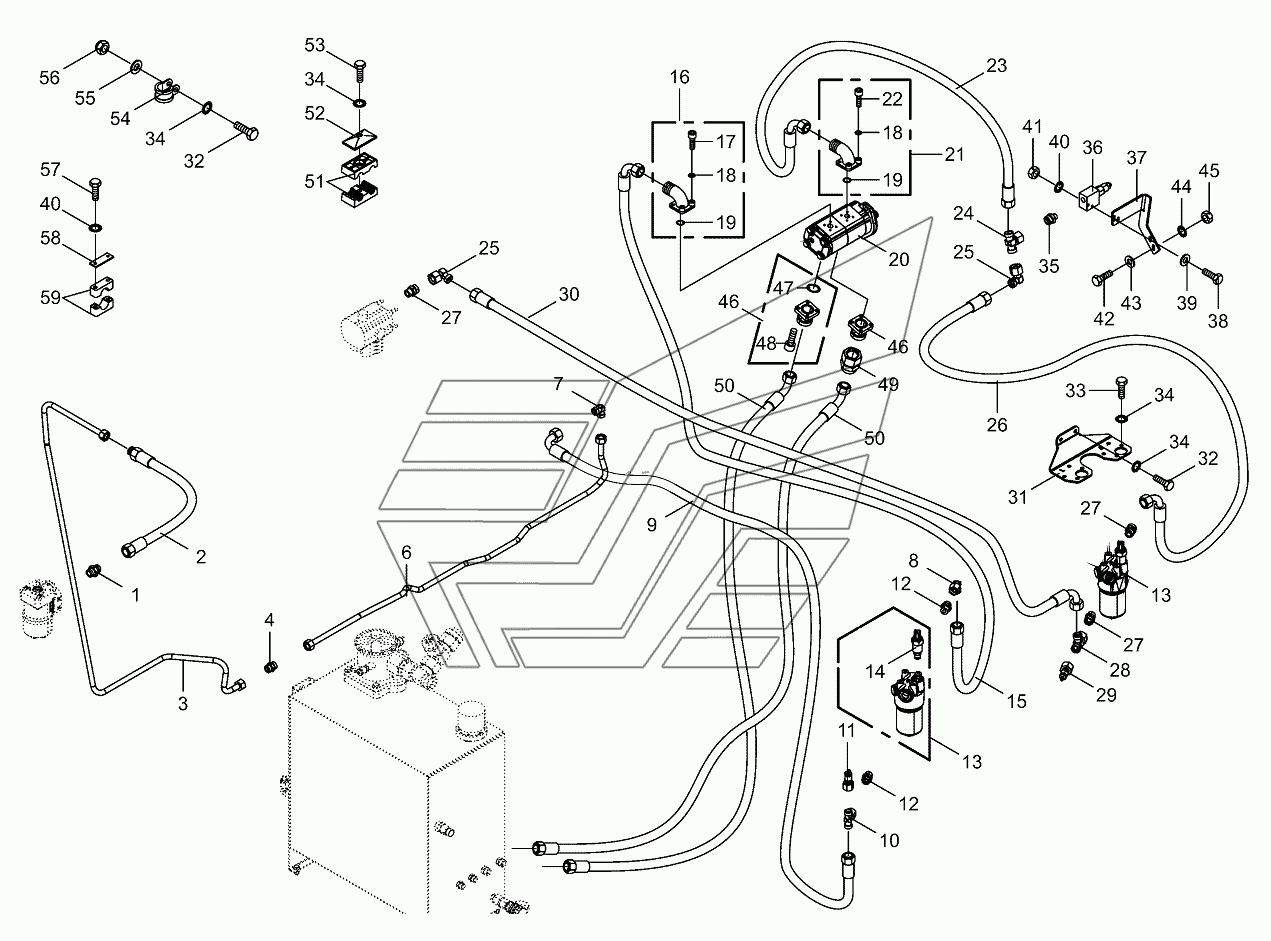

Working hydr.-hydr.line (steering) BIG-M-420. Каталог 2016г.

Working hydr.-hydr.line (steering) BIG-M-420 Working hydraulics-Valve block BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter element

Заводской номер: 009197310 Количество на модель: 2
009197310
2

Номер детали на чертеже:

Gasket ring

Заводской номер: 270104840 Количество на модель: 2
270104840
2
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009210622 Количество на модель: 1
009210622
1
2

Номер детали на чертеже:

2

High pressure hose line

Заводской номер: 009210341 Количество на модель: 1
009210341
1
3

Номер детали на чертеже:

3

Hyd.-Leitung

Заводской номер: 200160900 Количество на модель: 1
200160900
1
4

Номер детали на чертеже:

4

Connector

Заводской номер: 009210531 Количество на модель: 1
009210531
1
6

Номер детали на чертеже:

6

Hyd.-Leitung

Заводской номер: 200160910 Количество на модель: 1
200160910
1
7

Номер детали на чертеже:

7

Elbow union

Заводской номер: 009210881 Количество на модель: 1
009210881
1
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009210651 Количество на модель: 2
009210651
2
9

Номер детали на чертеже:

9

Hyd. hose

Заводской номер: 270143780 Количество на модель: 1
270143780
1
10

Номер детали на чертеже:

10

T connector

Заводской номер: 009209500 Количество на модель: 1
009209500
1
11

Номер детали на чертеже:

11

Connector f.mini-test equipm.

Заводской номер: 009208690 Количество на модель: 1
009208690
1
12

Номер детали на чертеже:

12

Male connector

Заводской номер: 009209111 Количество на модель: 2
009209111
2
13

Номер детали на чертеже:

13

High pressure filter

Заводской номер: 270089190 Количество на модель: 2
270089190
2
14

Номер детали на чертеже:

14

Contamination indicator

Заводской номер: 270089200 Количество на модель: 2
270089200
2
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 270058870 Количество на модель: 2
270058870
2
16

Номер детали на чертеже:

16

Flange connection

Заводской номер: 009197560 Количество на модель: 2
009197560
2
17

Номер детали на чертеже:

17

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
17

Номер детали на чертеже:

17

Allen screw

Заводской номер: 900013500 Количество на модель:
900013500
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
19

Номер детали на чертеже:

19

O-ring

Заводской номер: 009376290 Количество на модель: 2
009376290
2
20

Номер детали на чертеже:

20

Hyd. pump 27/16cm right

Заводской номер: 270118190 Количество на модель: 1
270118190
1
21

Номер детали на чертеже:

21

Flange connection

Заводской номер: 009198420 Количество на модель: 1
009198420
1
22

Номер детали на чертеже:

22

Allen screw

Заводской номер: 009030502 Количество на модель:
009030502
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 270083600 Количество на модель: 1
270083600
1
24

Номер детали на чертеже:

24

T connector

Заводской номер: 900000320 Количество на модель: 1
900000320
1
25

Номер детали на чертеже:

25

Angle lug

Заводской номер: 009211730 Количество на модель: 2
009211730
2
26

Номер детали на чертеже:

26

High pressure hose line

Заводской номер: 270011581 Количество на модель: 1
270011581
1
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 009211741 Количество на модель: 3
009211741
3
28

Номер детали на чертеже:

28

Adjustable L connection

Заводской номер: 009212380 Количество на модель: 1
009212380
1
29

Номер детали на чертеже:

29

Connector f.mini-test equipm.

Заводской номер: 009196960 Количество на модель: 1
009196960
1
30

Номер детали на чертеже:

30

High pressure hose line

Заводской номер: 270100870 Количество на модель: 1
270100870
1
31

Номер детали на чертеже:

31

Filter support

Заводской номер: 200168620 Количество на модель:
200168620
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
34

Номер детали на чертеже:

34

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
35

Номер детали на чертеже:

35

Double-ended union

Заводской номер: 900014390 Количество на модель: 1
900014390
1
36

Номер детали на чертеже:

36

Pressure control valve

Заводской номер: 270025390 Количество на модель: 1
270025390
1
37

Номер детали на чертеже:

37

Support

Заводской номер: 200169001 Количество на модель: 1
200169001
1
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009002440 Количество на модель:
009002440
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009104111 Количество на модель:
009104111
41

Номер детали на чертеже:

41

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009104140 Количество на модель:
009104140
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
45

Номер детали на чертеже:

45

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
46

Номер детали на чертеже:

46

Pump connection

Заводской номер: 270072080 Количество на модель: 2
270072080
2
47

Номер детали на чертеже:

47

O-ring

Заводской номер: 270009880 Количество на модель: 2
270009880
2
48

Номер детали на чертеже:

48

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771
49

Номер детали на чертеже:

49

Reducer fitting

Заводской номер: 900013810 Количество на модель: 1
900013810
1
50

Номер детали на чертеже:

50

High pressure

Заводской номер: 270108550 Количество на модель: 2
270108550
2
51

Номер детали на чертеже:

51

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
51

Номер детали на чертеже:

51

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
52

Номер детали на чертеже:

52

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
54

Номер детали на чертеже:

54

Tube clip w. rubber

Заводской номер: 009240550 Количество на модель:
009240550
55

Номер детали на чертеже:

55

Washer

Заводской номер: 009104130 Количество на модель:
009104130
56

Номер детали на чертеже:

56

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
57

Номер детали на чертеже:

57

Hex head bolt

Заводской номер: 009014100 Количество на модель:
009014100
57

Номер детали на чертеже:

57

Hex head bolt

Заводской номер: 900004770 Количество на модель:
900004770
58

Номер детали на чертеже:

58

Cover plate

Заводской номер: 009251450 Количество на модель:
009251450
59

Номер детали на чертеже:

59

Tube clamp-2 halves

Заводской номер: 270063810 Количество на модель:
270063810
59

Номер детали на чертеже:

59

Tube clamp-2 halves

Заводской номер: 270039060 Количество на модель:
270039060
