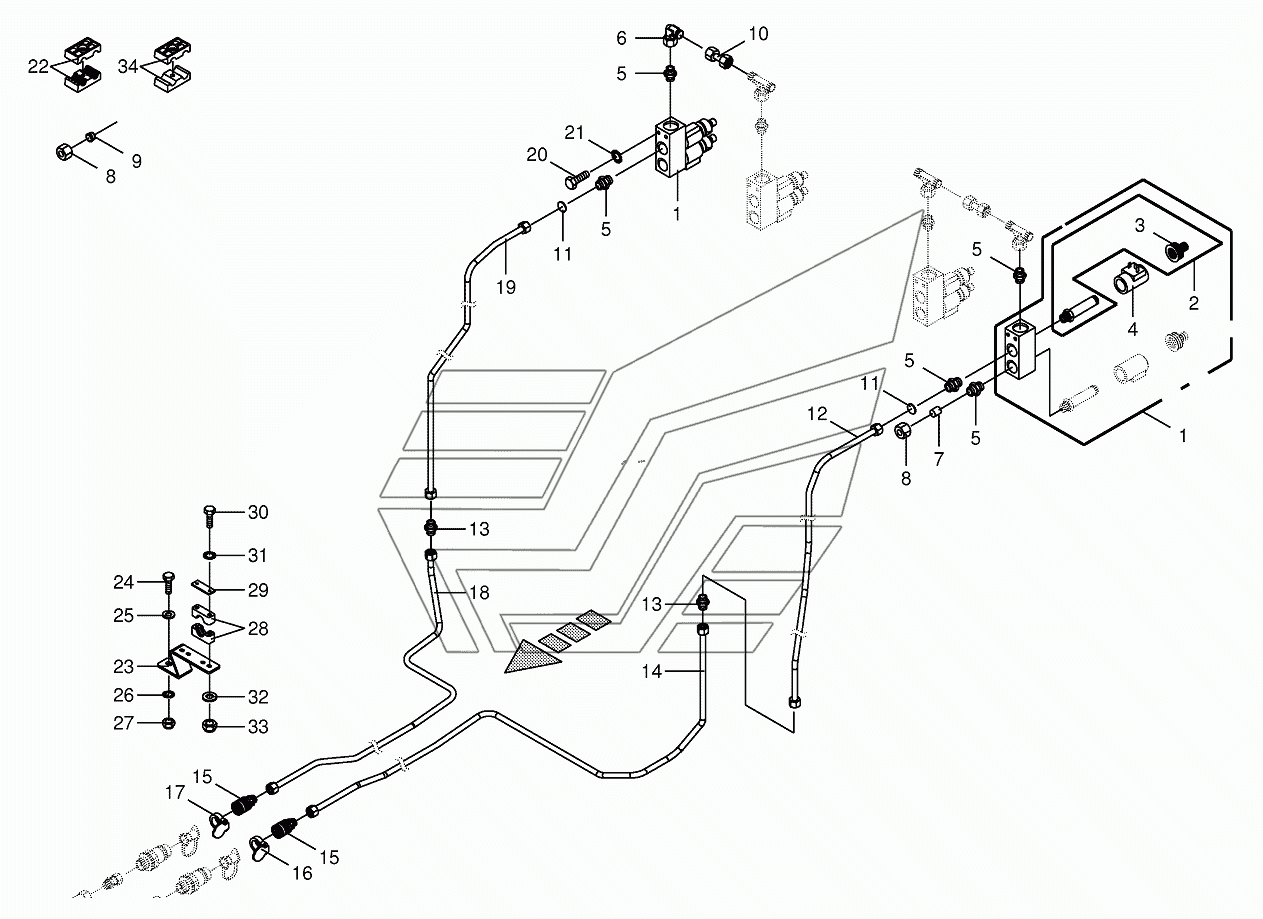

Hydraulics-front guard BIG-M-420. Каталог 2016г.

Guard for mower beam-front BIG-M-420 Hydraulics-front guard BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Control bloc

Заводской номер: 009190010 Количество на модель:
009190010
2

Номер детали на чертеже:

2

2/2-Directional-control valve

Заводской номер: 009190690 Количество на модель:
009190690
3

Номер детали на чертеже:

3

Emergency hand operation

Заводской номер: 270069670 Количество на модель:
270069670
4

Номер детали на чертеже:

4

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
6

Номер детали на чертеже:

6

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
7

Номер детали на чертеже:

7

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель:
009193000
8

Номер детали на чертеже:

8

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
9

Номер детали на чертеже:

9

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
10

Номер детали на чертеже:

10

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
11

Номер детали на чертеже:

11

Throttling disc

Заводской номер: 009193240 Количество на модель:
009193240
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150980 Количество на модель:
200150980
13

Номер детали на чертеже:

13

Connector

Заводской номер: 009210541 Количество на модель:
009210541
14

Номер детали на чертеже:

14

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150960 Количество на модель:
200150960
15

Номер детали на чертеже:

15

Sleeve

Заводской номер: 009193230 Количество на модель:
009193230
16

Номер детали на чертеже:

16

Cover-blue

Заводской номер: 009166020 Количество на модель:
009166020
17

Номер детали на чертеже:

17

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150970 Количество на модель:
200150970
19

Номер детали на чертеже:

19

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150990 Количество на модель:
200150990
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
22

Номер детали на чертеже:

22

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
23

Номер детали на чертеже:

23

Pipe clamp support

Заводской номер: 200163180 Количество на модель:
200163180
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009104140 Количество на модель:
009104140
26

Номер детали на чертеже:

26

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
28

Номер детали на чертеже:

28

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
29

Номер детали на чертеже:

29

Cover plate

Заводской номер: 009251360 Количество на модель:
009251360
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009014111 Количество на модель:
009014111
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009104111 Количество на модель:
009104111
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
33

Номер детали на чертеже:

33

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 270078280 Количество на модель:
270078280
Guard for mower beam-front BIG-M-420 Hydraulics-front guard BIG-M-420
