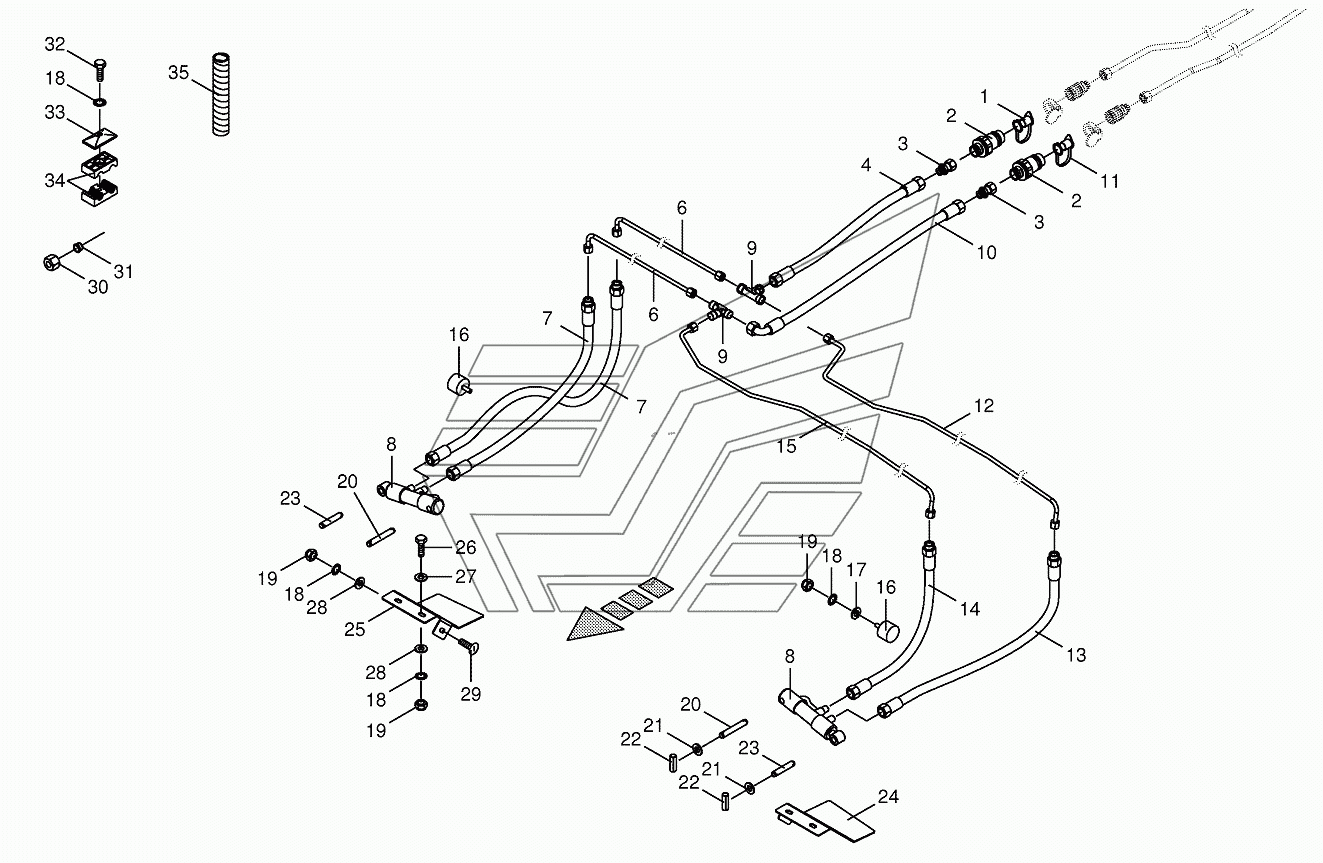

Hydraulics-front guard BIG-M-420. Каталог 2016г.

Hydraulics-front guard BIG-M-420 Swathlaying-front BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009199560 Количество на модель:
009199560
1

Номер детали на чертеже:

1

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
2

Номер детали на чертеже:

2

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
3

Номер детали на чертеже:

3

Reducer fitting

Заводской номер: 009199700 Количество на модель:
009199700
4

Номер детали на чертеже:

4

Hyd. hose

Заводской номер: 270075861 Количество на модель:
270075861
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150930 Количество на модель:
200150930
7

Номер детали на чертеже:

7

Hyd. hose

Заводской номер: 270075821 Количество на модель:
270075821
8

Номер детали на чертеже:

8

Hydraulic cylinder

Заводской номер: 270066710 Количество на модель:
270066710
9

Номер детали на чертеже:

9

T-connector

Заводской номер: 009199690 Количество на модель:
009199690
10

Номер детали на чертеже:

10

Hyd. hose

Заводской номер: 270075851 Количество на модель:
270075851
11

Номер детали на чертеже:

11

Dust cap-blue

Заводской номер: 009212631 Количество на модель:
009212631
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150950 Количество на модель:
200150950
13

Номер детали на чертеже:

13

Hyd. hose

Заводской номер: 270075832 Количество на модель:
270075832
14

Номер детали на чертеже:

14

Hyd. hose

Заводской номер: 270075841 Количество на модель:
270075841
15

Номер детали на чертеже:

15

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200150940 Количество на модель:
200150940
16

Номер детали на чертеже:

16

Rubber pad

Заводской номер: 270097880 Количество на модель:
270097880
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009106040 Количество на модель:
009106040
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
20

Номер детали на чертеже:

20

Pin

Заводской номер: 002154550 Количество на модель:
002154550
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009105061 Количество на модель:
009105061
22

Номер детали на чертеже:

22

Roll pin

Заводской номер: 009125622 Количество на модель:
009125622
23

Номер детали на чертеже:

23

Pin

Заводской номер: 002154540 Количество на модель:
002154540
24

Номер детали на чертеже:

24

Guard-left

Заводской номер: 200145681 Количество на модель:
200145681
25

Номер детали на чертеже:

25

Guard-right

Заводской номер: 200145691 Количество на модель:
200145691
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009104130 Количество на модель:
009104130
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009106030 Количество на модель:
009106030
29

Номер детали на чертеже:

29

Coach bolt

Заводской номер: 009052321 Количество на модель:
009052321
30

Номер детали на чертеже:

30

Nozzle disc cap

Заводской номер: 009199620 Количество на модель:
009199620
31

Номер детали на чертеже:

31

Cutting ring

Заводской номер: 009199610 Количество на модель:
009199610
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
33

Номер детали на чертеже:

33

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 009251590 Количество на модель:
009251590
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 270077060 Количество на модель:
270077060
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 270078280 Количество на модель:
270078280
35

Номер детали на чертеже:

35

Spiral strip-Id.-no.= 1m

Заводской номер: 270046020 Количество на модель:
270046020
