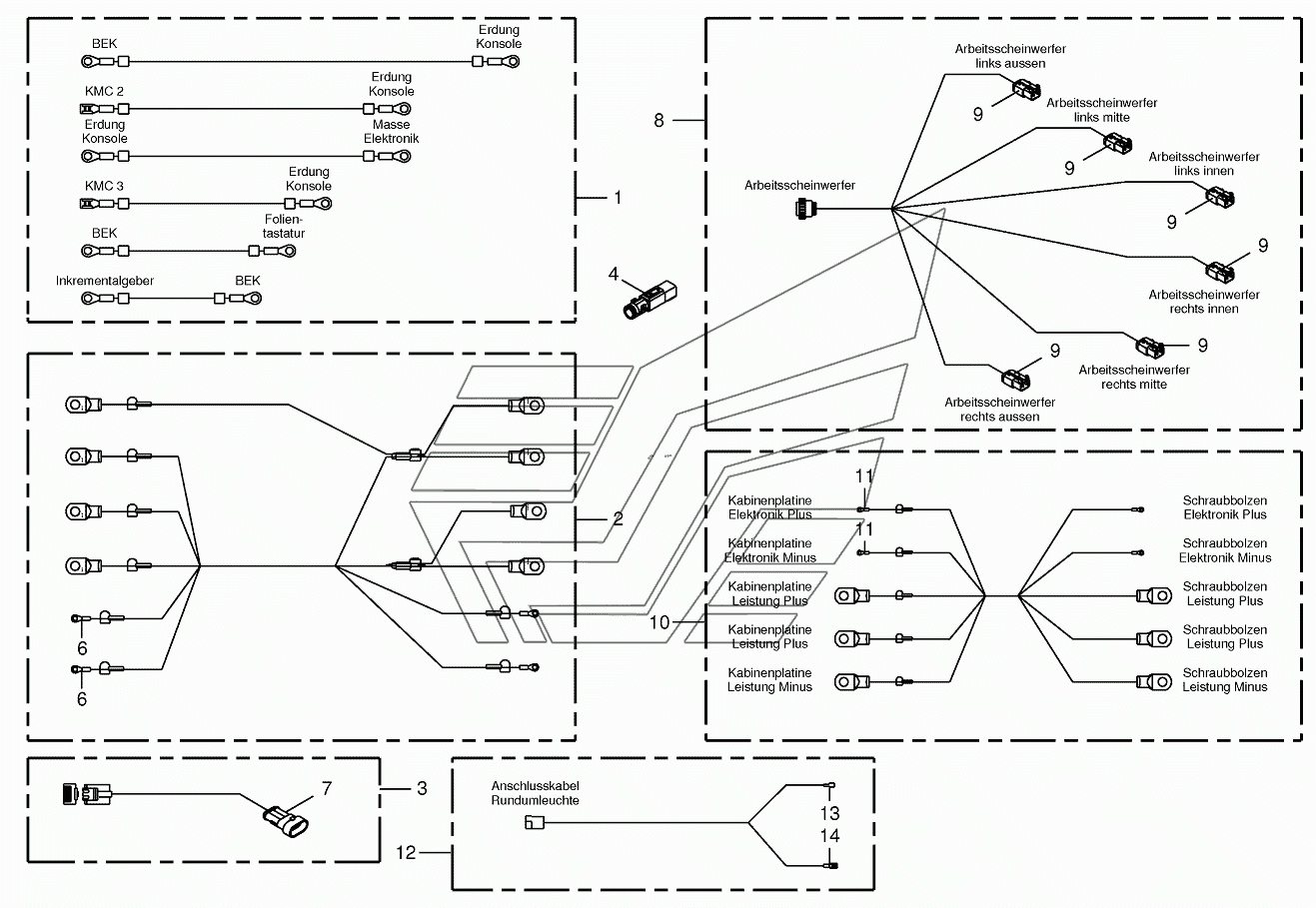

Wiring harness-control box/cab BIG-M-420. Каталог 2016г.

Relay box BIG-M-420 Wiring harness-panel BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cpl. set of earth bulb

Заводской номер: 200812040 Количество на модель: 1
200812040
1
2

Номер детали на чертеже:

2

Power supply

Заводской номер: 200811333 Количество на модель: 1
200811333
1
3

Номер детали на чертеже:

3

Connecting cable

Заводской номер: 200803300 Количество на модель: 1
200803300
1
4

Номер детали на чертеже:

4

Terminal resistance

Заводской номер: 200808460 Количество на модель: 5
200808460
5
6

Номер детали на чертеже:

6

Cable terminal-yellow

Заводской номер: 009440820 Количество на модель:
009440820
7

Номер детали на чертеже:

7

Coupling socket-3-pole

Заводской номер: 003023550 Количество на модель:
003023550
8

Номер детали на чертеже:

8

Wiring harness-headlight

Заводской номер: 200810370 Количество на модель: 1
200810370
1
9

Номер детали на чертеже:

9

Con. 2-p socket DT cpl.

Заводской номер: 003033162 Количество на модель:
003033162
10

Номер детали на чертеже:

10

Wiring harness-power supply

Заводской номер: 200810350 Количество на модель: 1
200810350
1
11

Номер детали на чертеже:

11

Cable terminal-blue

Заводской номер: 003031300 Количество на модель:
003031300
12

Номер детали на чертеже:

12

Connecting cable-beacon light

Заводской номер: 200810360 Количество на модель: 1
200810360
1
13

Номер детали на чертеже:

13

Flat sleeve-blue

Заводской номер: 003026890 Количество на модель:
003026890
14

Номер детали на чертеже:

14

Flat sleeve

Заводской номер: 009246950 Количество на модель:
009246950
