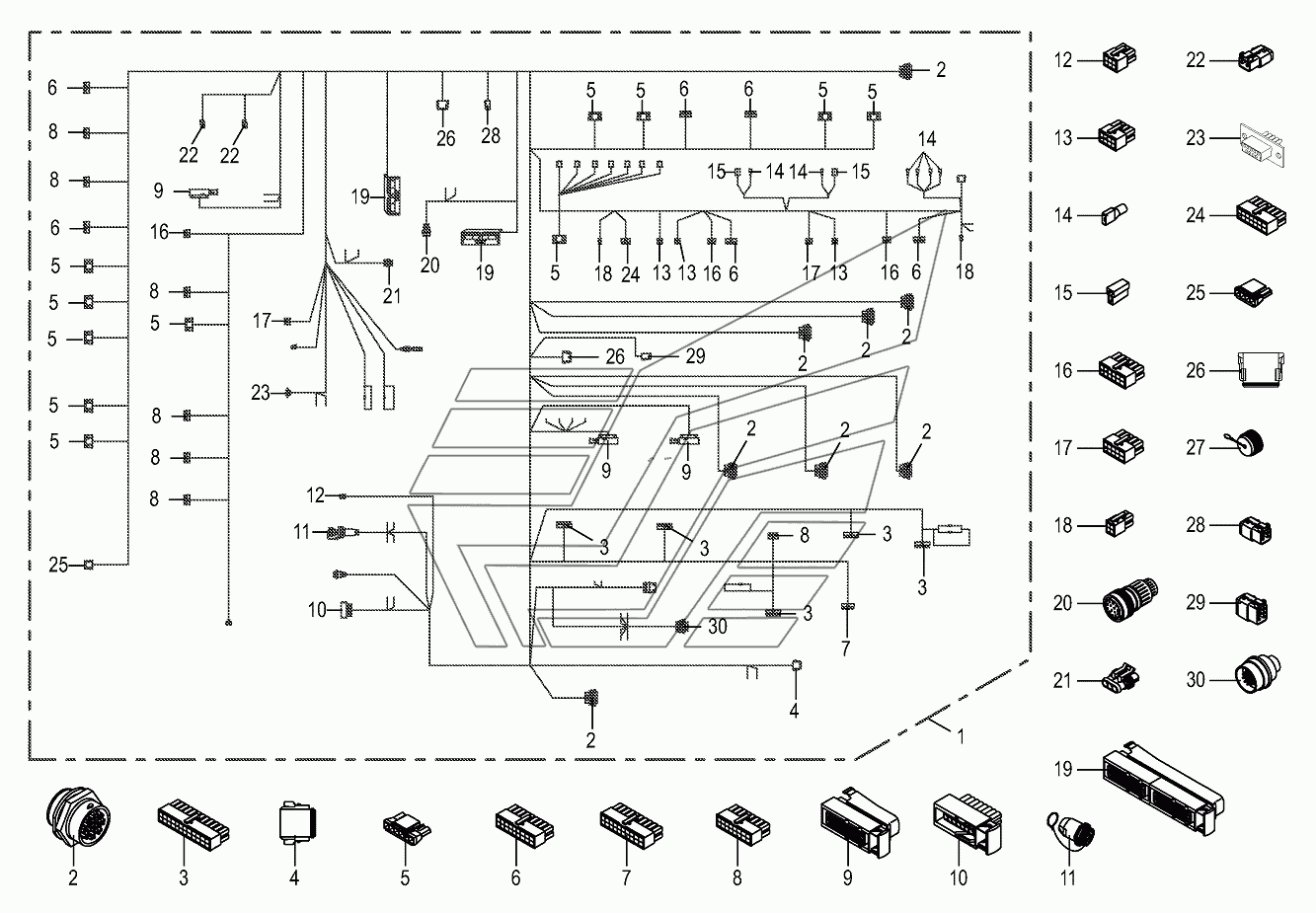

Wiring harness-panel BIG-M-420. Каталог 2016г.

Wiring harness-control box/cab BIG-M-420 Wiring loom-cab BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable harness console

Заводской номер: 200828132 Количество на модель: 1
200828132
1
2

Номер детали на чертеже:

2

Socket-31-pole

Заводской номер: 003024301 Количество на модель:
003024301
3

Номер детали на чертеже:

3

Соnnесtоr 24-p sосkеt М-fit- Jr.сpl.

Заводской номер: 200800821 Количество на модель:
200800821
4

Номер детали на чертеже:

4

Con.

Заводской номер: 200801692 Количество на модель:
200801692
5

Номер детали на чертеже:

5

Connector 6-p socket Sabre cpl.

Заводской номер: 200800851 Количество на модель:
200800851
6

Номер детали на чертеже:

6

Connector 18-p socket M-fit- Jr.cpl.

Заводской номер: 200800801 Количество на модель:
200800801
7

Номер детали на чертеже:

7

Connector 20-p socket M-fit- Jr.cpl.

Заводской номер: 200800811 Количество на модель:
200800811
8

Номер детали на чертеже:

8

Connector 16-p socket M-fit- Jr.cpl.

Заводской номер: 200800791 Количество на модель:
200800791
9

Номер детали на чертеже:

9

Plug-42-pole

Заводской номер: 003023620 Количество на модель:
003023620
10

Номер детали на чертеже:

10

Bushing housing-16-pole

Заводской номер: 003030830 Количество на модель:
003030830
11

Номер детали на чертеже:

11

Connector-7-pole

Заводской номер: 003024720 Количество на модель:
003024720
12

Номер детали на чертеже:

12

Connecteur 6-p sock. M-fit-Jr. cpl.

Заводской номер: 003027971 Количество на модель:
003027971
13

Номер детали на чертеже:

13

Connector 8-p socket M-fit-Jr. cpl.

Заводской номер: 003027981 Количество на модель:
003027981
14

Номер детали на чертеже:

14

Flat sleeve-red

Заводской номер: 003026880 Количество на модель:
003026880
15

Номер детали на чертеже:

15

Plug-2-pole

Заводской номер: 003050590 Количество на модель:
003050590
16

Номер детали на чертеже:

16

Connector 12-p socket M-fit- Jr.cpl.

Заводской номер: 003027991 Количество на модель:
003027991
17

Номер детали на чертеже:

17

Connector 10-p socket M-fit- Jr.cpl.

Заводской номер: 003037841 Количество на модель:
003037841
18

Номер детали на чертеже:

18

Connector 4-p socket M-fit-Jr. cpl.

Заводской номер: 200801591 Количество на модель:
200801591
19

Номер детали на чертеже:

19

Plug-56-pole

Заводской номер: 003026450 Количество на модель:
003026450
20

Номер детали на чертеже:

20

Plug-14-pole

Заводской номер: 003026460 Количество на модель:
003026460
21

Номер детали на чертеже:

21

Plug-3-pole

Заводской номер: 003023520 Количество на модель:
003023520
22

Номер детали на чертеже:

22

Con. 2-p socket DT cpl.

Заводской номер: 003033162 Количество на модель:
003033162
23

Номер детали на чертеже:

23

Connector 9-p socket SUB-D cpl.-16-pole

Заводской номер: 200826810 Количество на модель:
200826810
24

Номер детали на чертеже:

24

Connector 14-p socket M-fit- Jr.cpl.

Заводской номер: 200800781 Количество на модель:
200800781
25

Номер детали на чертеже:

25

Connector 4-p socket Sabre cpl.

Заводской номер: 200800831 Количество на модель:
200800831
26

Номер детали на чертеже:

26

Con. 12-p socket DT cpl

Заводской номер: 200807852 Количество на модель:
200807852
27

Номер детали на чертеже:

27

Protective cap

Заводской номер: 200806370 Количество на модель:
200806370
28

Номер детали на чертеже:

28

Conn. 4-p socket DT cpl.

Заводской номер: 200825691 Количество на модель:
200825691
29

Номер детали на чертеже:

29

Conn. 6-p socket DT cpl.

Заводской номер: 200825721 Количество на модель:
200825721
30

Номер детали на чертеже:

30

Plug 14-p St HD30 KPL

Заводской номер: 200801721 Количество на модель:
200801721
