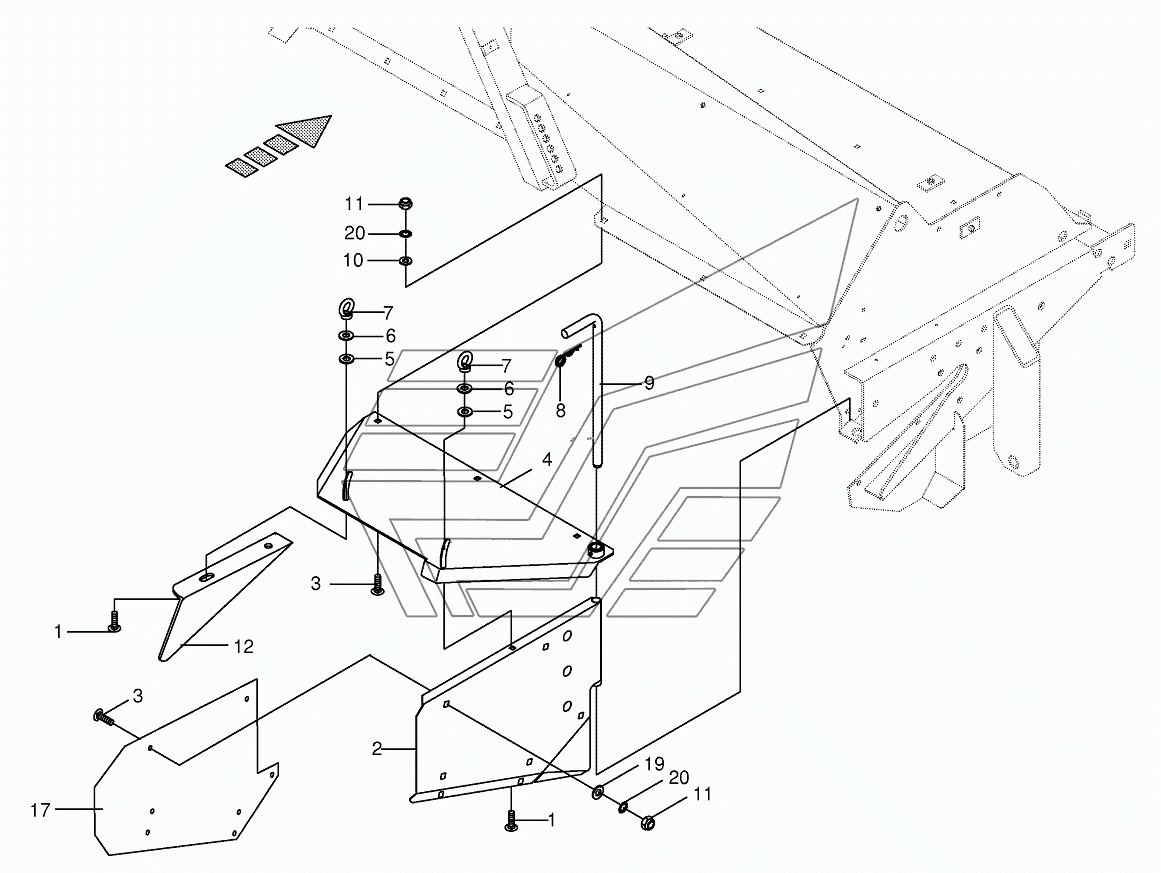

Swathlaying-front BIG-M-420. Каталог 2016г.

Hydraulics-front guard BIG-M-420 Per mower unit lateral (CV) BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
17
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Coach bolt

Заводской номер: 009048823 Количество на модель:
009048823
2

Номер детали на чертеже:

2

Swath door-right

Заводской номер: 002562730 Количество на модель:
002562730
2

Номер детали на чертеже:

2

Swath door-left

Заводской номер: 002562720 Количество на модель:
002562720
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
4

Номер детали на чертеже:

4

Swath cover-right

Заводской номер: 002321972 Количество на модель:
002321972
4

Номер детали на чертеже:

4

Swath cover-left

Заводской номер: 002321962 Количество на модель:
002321962
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009106090 Количество на модель:
009106090
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009103470 Количество на модель:
009103470
7

Номер детали на чертеже:

7

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
8

Номер детали на чертеже:

8

Spring clip

Заводской номер: 009171070 Количество на модель:
009171070
9

Номер детали на чертеже:

9

Pin

Заводской номер: 002566712 Количество на модель:
002566712
10

Номер детали на чертеже:

10

Washer

Заводской номер: 900001210 Количество на модель:
900001210
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
12

Номер детали на чертеже:

12

Baffle

Заводской номер: 002336440 Количество на модель:
002336440
12

Номер детали на чертеже:

12

Baffle

Заводской номер: 002336450 Количество на модель:
002336450
17

Номер детали на чертеже:

17

Extension of swath flaps

Заводской номер: 002562760 Количество на модель:
002562760
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009103530 Количество на модель:
009103530
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
