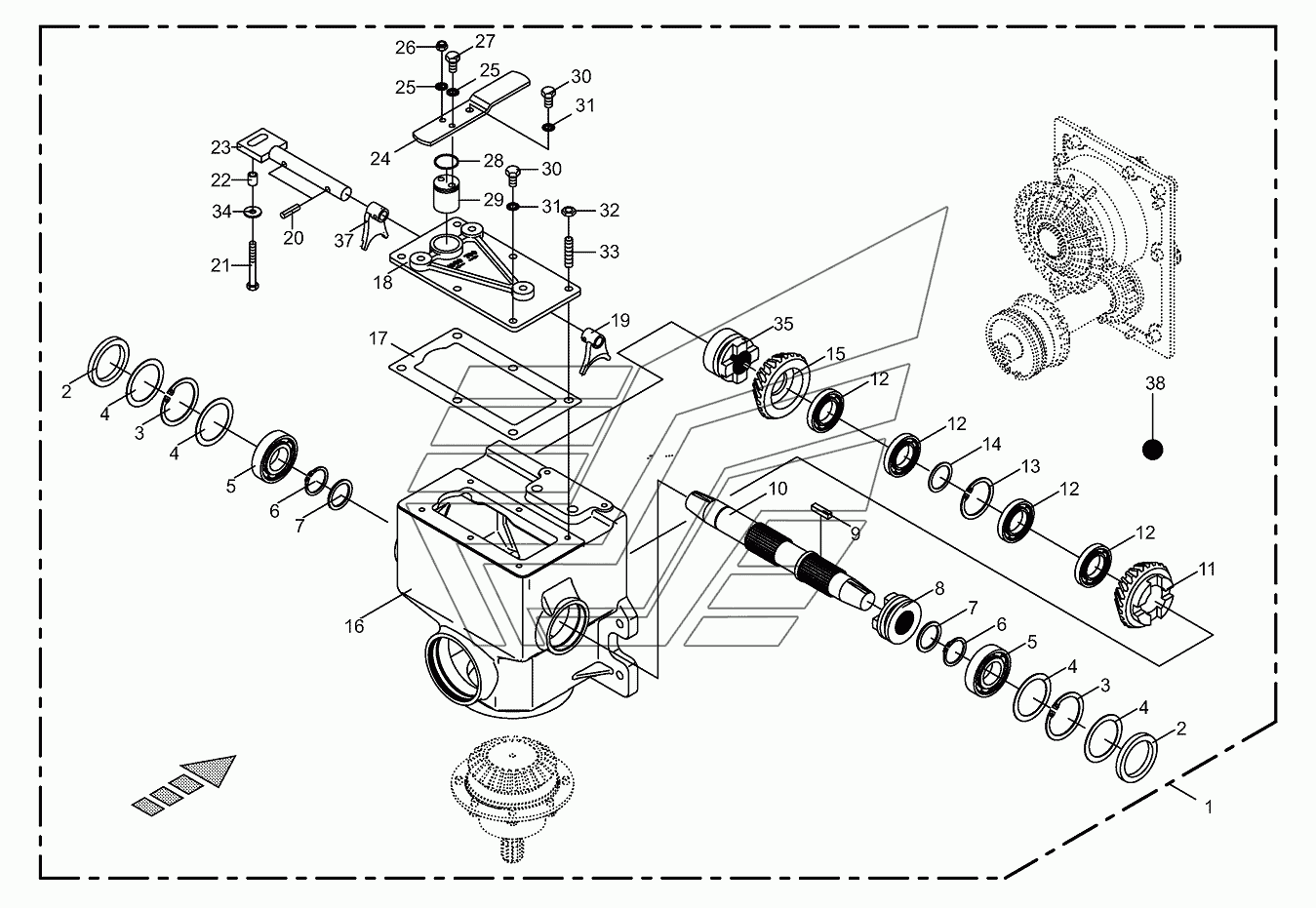

Cover for main gear box-lateral BIG-M-420. Каталог 2016г.

Tine conditioner Lubricating line BIG-M-420 Main gearbox and driving shaft-lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main gearbox-cpl.

Заводской номер: 002303905 Количество на модель:
002303905
2

Номер детали на чертеже:

2

Radial-shaft sealing ring

Заводской номер: 900018310 Количество на модель:
900018310
3

Номер детали на чертеже:

3

Circlip

Заводской номер: 009116730 Количество на модель:
009116730
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109620 Количество на модель:
009109620
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109630 Количество на модель:
009109630
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109640 Количество на модель:
009109640
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109650 Количество на модель:
009109650
5

Номер детали на чертеже:

5

Grooved ball bearing

Заводской номер: 009301380 Количество на модель:
009301380
6

Номер детали на чертеже:

6

Circlip

Заводской номер: 009115450 Количество на модель:
009115450
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
8

Номер детали на чертеже:

8

Control dog

Заводской номер: 200315720 Количество на модель:
200315720
9

Номер детали на чертеже:

9

Fit-in key

Заводской номер: 009150030 Количество на модель:
009150030
10

Номер детали на чертеже:

10

Drive shaft

Заводской номер: 200315710 Количество на модель:
200315710
11

Номер детали на чертеже:

11

Bevel wheel

Заводской номер: 002304690 Количество на модель:
002304690
12

Номер детали на чертеже:

12

Grooved ball bearing

Заводской номер: 009303081 Количество на модель:
009303081
13

Номер детали на чертеже:

13

Circlip

Заводской номер: 009116700 Количество на модель:
009116700
14

Номер детали на чертеже:

14

Shim ring

Заводской номер: 009108770 Количество на модель:
009108770
15

Номер детали на чертеже:

15

Bevel wheel

Заводской номер: 002304680 Количество на модель:
002304680
16

Номер детали на чертеже:

16

Gearbox housing

Заводской номер: 002303794 Количество на модель:
002303794
17

Номер детали на чертеже:

17

Gasket

Заводской номер: 002291591 Количество на модель:
002291591
18

Номер детали на чертеже:

18

Gearbox cover

Заводской номер: 002291442 Количество на модель:
002291442
19

Номер детали на чертеже:

19

Shift finger

Заводской номер: 200316380 Количество на модель:
200316380
20

Номер детали на чертеже:

20

Roll pin

Заводской номер: 009126712 Количество на модель:
009126712
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
22

Номер детали на чертеже:

22

Spacer tube

Заводской номер: 002758530 Количество на модель:
002758530
23

Номер детали на чертеже:

23

Operation pole

Заводской номер: 002304720 Количество на модель:
002304720
24

Номер детали на чертеже:

24

Actuating lever

Заводской номер: 002291551 Количество на модель:
002291551
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
28

Номер детали на чертеже:

28

O-ring

Заводской номер: 009375250 Количество на модель:
009375250
29

Номер детали на чертеже:

29

Excentric

Заводской номер: 002291544 Количество на модель:
002291544
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
31

Номер детали на чертеже:

31

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
32

Номер детали на чертеже:

32

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
33

Номер детали на чертеже:

33

Threaded pin

Заводской номер: 009057002 Количество на модель:
009057002
34

Номер детали на чертеже:

34

Washer

Заводской номер: 009106030 Количество на модель:
009106030
35

Номер детали на чертеже:

35

Control dog

Заводской номер: 002304700 Количество на модель:
002304700
37

Номер детали на чертеже:

37

Shift finger

Заводской номер: 200316350 Количество на модель:
200316350
38

Номер детали на чертеже:

38

Oil-Id.-no.=1ltr

Заводской номер: 009261010 Количество на модель:
009261010
