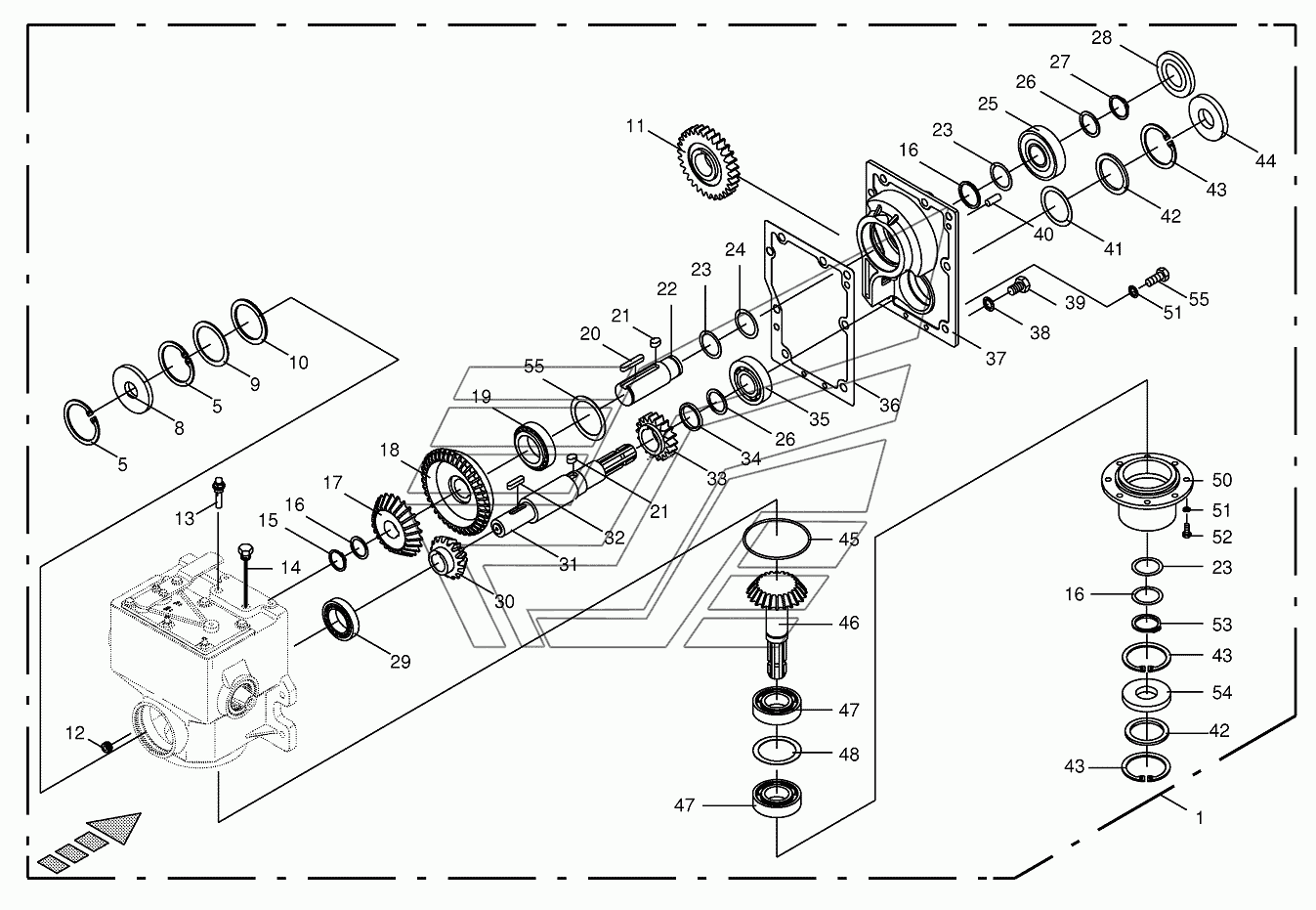

Main gearbox and driving shaft-lateral BIG-M-420. Каталог 2016г.

Cover for main gear box-lateral BIG-M-420 Main gearbox/mower bar-lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main gearbox-cpl.

Заводской номер: 002303905 Количество на модель:
002303905
5

Номер детали на чертеже:

5

Circlip

Заводской номер: 009116910 Количество на модель:
009116910
8

Номер детали на чертеже:

8

Radial-shaft sealing ring

Заводской номер: 900018300 Количество на модель:
900018300
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009108480 Количество на модель:
009108480
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009108490 Количество на модель:
009108490
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009108511 Количество на модель:
009108511
10

Номер детали на чертеже:

10

Supporting disc

Заводской номер: 009107160 Количество на модель:
009107160
11

Номер детали на чертеже:

11

Spur gear

Заводской номер: 002303941 Количество на модель:
002303941
12

Номер детали на чертеже:

12

Screw plug

Заводской номер: 009060390 Количество на модель:
009060390
13

Номер детали на чертеже:

13

Breather

Заводской номер: 009198290 Количество на модель:
009198290
14

Номер детали на чертеже:

14

Oil level dipstick

Заводской номер: 002304742 Количество на модель:
002304742
15

Номер детали на чертеже:

15

Circlip

Заводской номер: 009115530 Количество на модель:
009115530
16

Номер детали на чертеже:

16

Supporting disc

Заводской номер: 009107353 Количество на модель:
009107353
17

Номер детали на чертеже:

17

Bevel wheel

Заводской номер: 002303950 Количество на модель:
002303950
18

Номер детали на чертеже:

18

Bevel wheel

Заводской номер: 002303970 Количество на модель:
002303970
19

Номер детали на чертеже:

19

Taper roller bearing

Заводской номер: 009321810 Количество на модель:
009321810
20

Номер детали на чертеже:

20

Fit-in key

Заводской номер: 009150100 Количество на модель:
009150100
21

Номер детали на чертеже:

21

Fit-in key

Заводской номер: 009150350 Количество на модель:
009150350
22

Номер детали на чертеже:

22

Gearbox shaft

Заводской номер: 002303841 Количество на модель:
002303841
23

Номер детали на чертеже:

23

Shim ring

Заводской номер: 009109051 Количество на модель:
009109051
23

Номер детали на чертеже:

23

Shim ring

Заводской номер: 009109040 Количество на модель:
009109040
23

Номер детали на чертеже:

23

Shim ring

Заводской номер: 009109030 Количество на модель:
009109030
23

Номер детали на чертеже:

23

Shim ring

Заводской номер: 009109020 Количество на модель:
009109020
23

Номер детали на чертеже:

23

Shim ring

Заводской номер: 009109000 Количество на модель:
009109000
24

Номер детали на чертеже:

24

Shim ring

Заводской номер: 009109150 Количество на модель:
009109150
25

Номер детали на чертеже:

25

Grooved ball bearing

Заводской номер: 009301690 Количество на модель:
009301690
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 009108990 Количество на модель:
009108990
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 009108980 Количество на модель:
009108980
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 009108940 Количество на модель:
009108940
27

Номер детали на чертеже:

27

Circlip

Заводской номер: 009115491 Количество на модель:
009115491
28

Номер детали на чертеже:

28

Sealing cap

Заводской номер: 009252081 Количество на модель:
009252081
29

Номер детали на чертеже:

29

Taper roller bearing

Заводской номер: 009321110 Количество на модель:
009321110
30

Номер детали на чертеже:

30

Bevel wheel

Заводской номер: 002303920 Количество на модель:
002303920
31

Номер детали на чертеже:

31

Drive shaft

Заводской номер: 002303860 Количество на модель:
002303860
32

Номер детали на чертеже:

32

Fit-in key

Заводской номер: 009153560 Количество на модель:
009153560
33

Номер детали на чертеже:

33

Spur gear

Заводской номер: 002303930 Количество на модель:
002303930
34

Номер детали на чертеже:

34

Supporting disc

Заводской номер: 009107321 Количество на модель:
009107321
35

Номер детали на чертеже:

35

Grooved ball bearing

Заводской номер: 009301680 Количество на модель:
009301680
36

Номер детали на чертеже:

36

Gasket

Заводской номер: 002303992 Количество на модель:
002303992
37

Номер детали на чертеже:

37

Gearbox cover

Заводской номер: 002303785 Количество на модель:
002303785
38

Номер детали на чертеже:

38

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009003351 Количество на модель:
009003351
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009006740 Количество на модель:
009006740
40

Номер детали на чертеже:

40

Cyl. pin

Заводской номер: 009157000 Количество на модель:
009157000
41

Номер детали на чертеже:

41

Shim ring

Заводской номер: 009109740 Количество на модель:
009109740
41

Номер детали на чертеже:

41

Shim ring

Заводской номер: 009109730 Количество на модель:
009109730
41

Номер детали на чертеже:

41

Shim ring

Заводской номер: 009109720 Количество на модель:
009109720
42

Номер детали на чертеже:

42

Supporting disc

Заводской номер: 009107440 Количество на модель:
009107440
43

Номер детали на чертеже:

43

Circlip

Заводской номер: 009116800 Количество на модель:
009116800
44

Номер детали на чертеже:

44

Radial-shaft sealing ring

Заводской номер: 900019810 Количество на модель:
900019810
45

Номер детали на чертеже:

45

O-ring

Заводской номер: 009375900 Количество на модель:
009375900
46

Номер детали на чертеже:

46

Pinion shaft

Заводской номер: 002303910 Количество на модель:
002303910
47

Номер детали на чертеже:

47

Taper roller bearing

Заводской номер: 009321090 Количество на модель:
009321090
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109440 Количество на модель:
009109440
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109450 Количество на модель:
009109450
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109460 Количество на модель:
009109460
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109470 Количество на модель:
009109470
50

Номер детали на чертеже:

50

Gearbox cover

Заводской номер: 002303870 Количество на модель:
002303870
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
53

Номер детали на чертеже:

53

Circlip

Заводской номер: 009115540 Количество на модель:
009115540
54

Номер детали на чертеже:

54

Radial-shaft sealing ring

Заводской номер: 900018330 Количество на модель:
900018330
55

Номер детали на чертеже:

55

Shim ring

Заводской номер: 009101020 Количество на модель:
009101020
55

Номер детали на чертеже:

55

Shim ring

Заводской номер: 009101010 Количество на модель:
009101010
55

Номер детали на чертеже:

55

Shim ring

Заводской номер: 009101000 Количество на модель:
009101000
