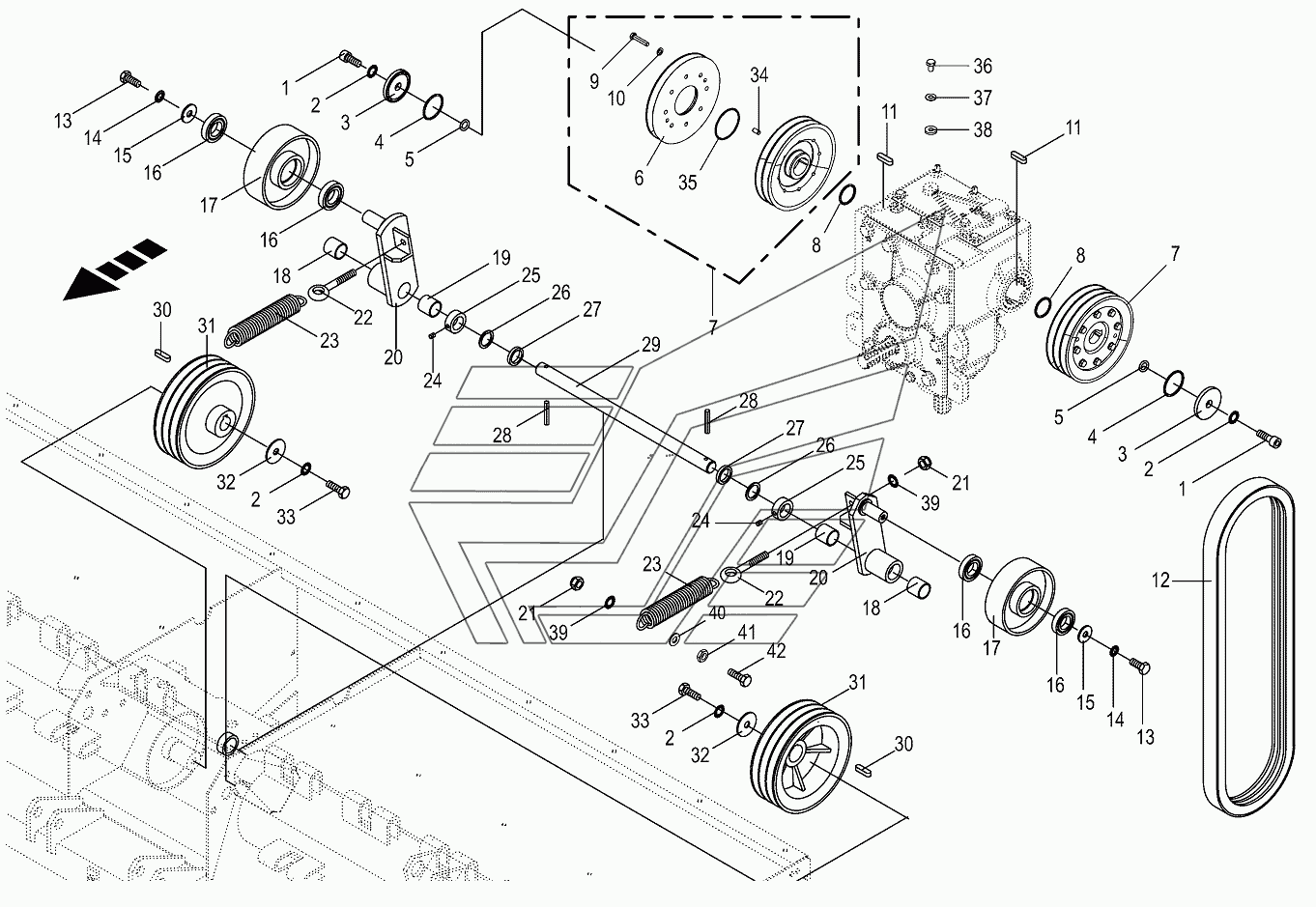

Tine conditioner drive-lateral BIG-M-420. Каталог 2016г.

Main gearbox/mower bar-lateral BIG-M-420 Guard for mower beam cpl.-left/right BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Allen screw

Заводской номер: 009031391 Количество на модель:
009031391
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009098001 Количество на модель:
009098001
3

Номер детали на чертеже:

3

Grommet

Заводской номер: 002300670 Количество на модель:
002300670
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009375400 Количество на модель:
009375400
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 009376030 Количество на модель:
009376030
6

Номер детали на чертеже:

6

V-belt pulley

Заводской номер: 200171360 Количество на модель:
200171360
7

Номер детали на чертеже:

7

V-belt pulley assembled

Заводской номер: 200171391 Количество на модель:
200171391
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 009376060 Количество на модель:
009376060
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009014211 Количество на модель:
009014211
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009103640 Количество на модель:
009103640
11

Номер детали на чертеже:

11

Fit-in key

Заводской номер: 009151450 Количество на модель:
009151450
12

Номер детали на чертеже:

12

V-belt

Заводской номер: 009215580 Количество на модель:
009215580
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009106090 Количество на модель:
009106090
16

Номер детали на чертеже:

16

Grooved ball bearing

Заводской номер: 009305060 Количество на модель:
009305060
17

Номер детали на чертеже:

17

Jockey pulley

Заводской номер: 002301464 Количество на модель:
002301464
18

Номер детали на чертеже:

18

Bearing bush

Заводской номер: 009349190 Количество на модель:
009349190
20

Номер детали на чертеже:

20

Belt tensioner-incl. bushing

Заводской номер: 002321520 Количество на модель:
002321520
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
22

Номер детали на чертеже:

22

Eye screw

Заводской номер: 900012970 Количество на модель:
900012970
23

Номер детали на чертеже:

23

Tension spring

Заводской номер: 003348303 Количество на модель:
003348303
24

Номер детали на чертеже:

24

Threaded pin

Заводской номер: 009059221 Количество на модель:
009059221
25

Номер детали на чертеже:

25

Collar

Заводской номер: 009113191 Количество на модель:
009113191
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 009108651 Количество на модель:
009108651
27

Номер детали на чертеже:

27

Spacer ring

Заводской номер: 002308222 Количество на модель:
002308222
28

Номер детали на чертеже:

28

Roll pin

Заводской номер: 009126721 Количество на модель:
009126721
29

Номер детали на чертеже:

29

Axle

Заводской номер: 002321551 Количество на модель:
002321551
30

Номер детали на чертеже:

30

Fit-in key

Заводской номер: 009151160 Количество на модель:
009151160
31

Номер детали на чертеже:

31

V-belt pulley-3 rills

Заводской номер: 002339470 Количество на модель:
002339470
32

Номер детали на чертеже:

32

Washer

Заводской номер: 009103590 Количество на модель:
009103590
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
34

Номер детали на чертеже:

34

Clamping sleeve 8 x 16

Заводской номер: 900021110 Количество на модель:
900021110
35

Номер детали на чертеже:

35

O-ring

Заводской номер: 009375510 Количество на модель:
009375510
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
38

Номер детали на чертеже:

38

Washer

Заводской номер: 009103611 Количество на модель:
009103611
40

Номер детали на чертеже:

40

Washer

Заводской номер: 009104140 Количество на модель:
009104140
41

Номер детали на чертеже:

41

Hex nut-low form

Заводской номер: 009085000 Количество на модель:
009085000
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
