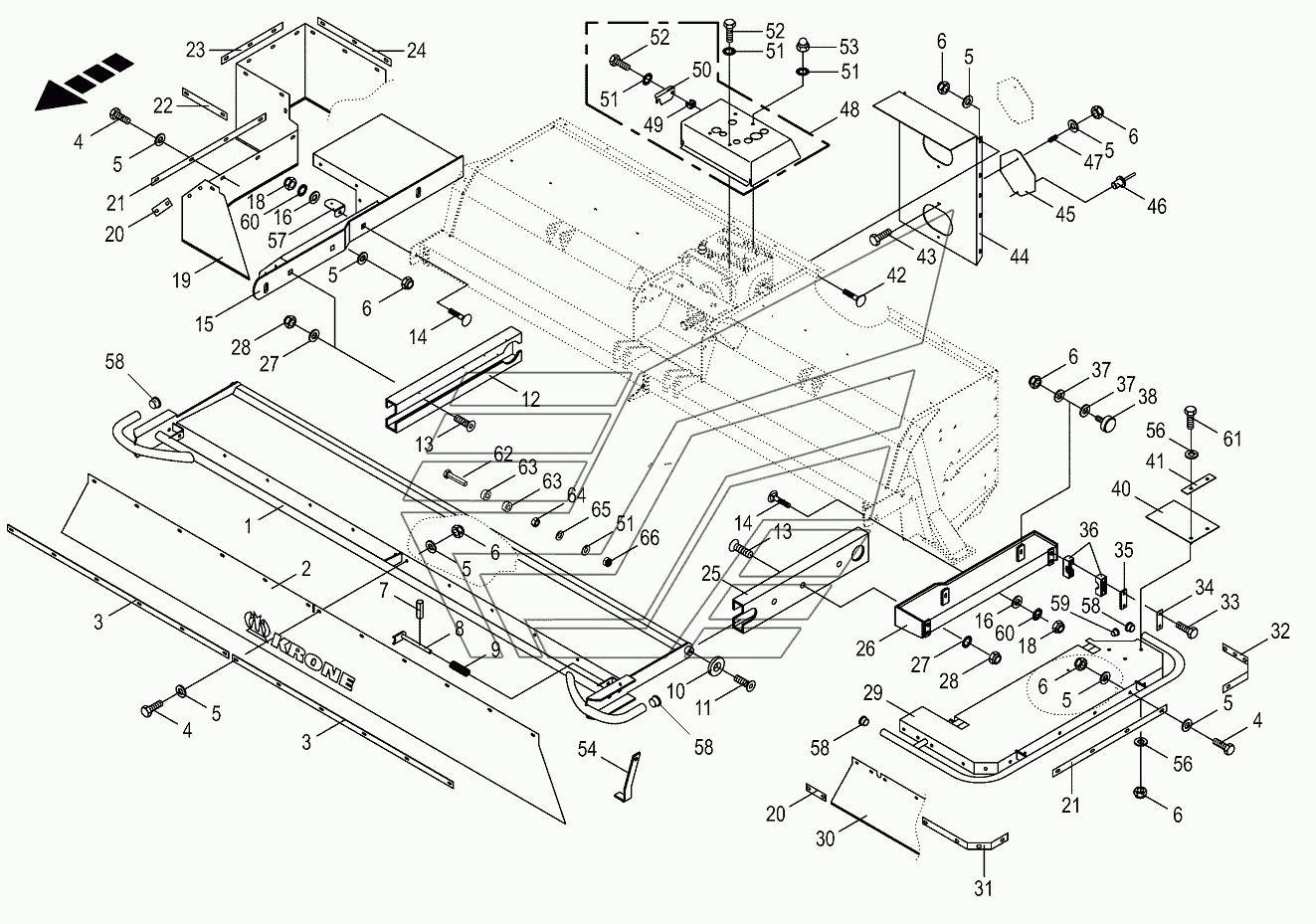

Guard for mower beam cpl.-left/right BIG-M-420. Каталог 2016г.

Tine conditioner drive-lateral BIG-M-420 Auger trough-lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Guard inside, right

Заводской номер: 200171521 Количество на модель:
200171521
1

Номер детали на чертеже:

1

Guard lat mow unit fr welded BigM 400CV

Заводской номер: 200102733 Количество на модель:
200102733
2

Номер детали на чертеже:

2

Protecting skirt-front

Заводской номер: 200102952 Количество на модель:
200102952
3

Номер детали на чертеже:

3

Clamping strap

Заводской номер: 200102871 Количество на модель:
200102871
4

Номер детали на чертеже:

4

Hex head bolt-special

Заводской номер: 900001910 Количество на модель:
900001910
5

Номер детали на чертеже:

5

Washer

Заводской номер: 900005850 Количество на модель:
900005850
6

Номер детали на чертеже:

6

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 009126112 Количество на модель:
009126112
8

Номер детали на чертеже:

8

Locking bolt

Заводской номер: 200304980 Количество на модель:
200304980
9

Номер детали на чертеже:

9

Pressure spring

Заводской номер: 001321891 Количество на модель:
001321891
10

Номер детали на чертеже:

10

Washer

Заводской номер: 200602970 Количество на модель:
200602970
11

Номер детали на чертеже:

11

Countersunkscrew

Заводской номер: 009040060 Количество на модель:
009040060
12

Номер детали на чертеже:

12

Guide rail-inside

Заводской номер: 200102860 Количество на модель:
200102860
13

Номер детали на чертеже:

13

Countersunkscrew

Заводской номер: 009040640 Количество на модель:
009040640
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009047080 Количество на модель:
009047080
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009047230 Количество на модель:
009047230
15

Номер детали на чертеже:

15

Protection (or guar) inside, left

Заводской номер: 200171491 Количество на модель:
200171491
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009103620 Количество на модель:
009103620
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
19

Номер детали на чертеже:

19

Plastic cloth inside, left

Заводской номер: 200171530 Количество на модель:
200171530
19

Номер детали на чертеже:

19

Plastic cloth inside, right

Заводской номер: 200171540 Количество на модель:
200171540
20

Номер детали на чертеже:

20

Clamping strap

Заводской номер: 200316100 Количество на модель:
200316100
21

Номер детали на чертеже:

21

Clamping strap

Заводской номер: 002553292 Количество на модель:
002553292
22

Номер детали на чертеже:

22

Clamping strap

Заводской номер: 002536711 Количество на модель:
002536711
23

Номер детали на чертеже:

23

Clamping strap

Заводской номер: 001518882 Количество на модель:
001518882
24

Номер детали на чертеже:

24

Clamping strap

Заводской номер: 002514771 Количество на модель:
002514771
25

Номер детали на чертеже:

25

Guide rail-outside

Заводской номер: 200102750 Количество на модель:
200102750
26

Номер детали на чертеже:

26

Protection console lh outside

Заводской номер: 200102841 Количество на модель:
200102841
26

Номер детали на чертеже:

26

Protection console rh outside

Заводской номер: 200102941 Количество на модель:
200102941
27

Номер детали на чертеже:

27

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
29

Номер детали на чертеже:

29

Guard-outside left

Заводской номер: 002321366 Количество на модель:
002321366
29

Номер детали на чертеже:

29

Guard-outside right

Заводской номер: 002321905 Количество на модель:
002321905
30

Номер детали на чертеже:

30

Protecting skirt-right

Заводской номер: 002554515 Количество на модель:
002554515
30

Номер детали на чертеже:

30

Protecting skirt-outside left

Заводской номер: 002321625 Количество на модель:
002321625
31

Номер детали на чертеже:

31

Clamping strap

Заводской номер: 002553312 Количество на модель:
002553312
32

Номер детали на чертеже:

32

Clamping strap

Заводской номер: 002553303 Количество на модель:
002553303
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
34

Номер детали на чертеже:

34

Locking plate

Заводской номер: 002508510 Количество на модель:
002508510
35

Номер детали на чертеже:

35

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
36

Номер детали на чертеже:

36

Pipe clamp

Заводской номер: 270141540 Количество на модель:
270141540
37

Номер детали на чертеже:

37

Washer

Заводской номер: 009106040 Количество на модель:
009106040
38

Номер детали на чертеже:

38

Rubber pad

Заводской номер: 009242630 Количество на модель:
009242630
40

Номер детали на чертеже:

40

Rubber plate

Заводской номер: 002322912 Количество на модель:
002322912
42

Номер детали на чертеже:

42

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
44

Номер детали на чертеже:

44

Cover-back

Заводской номер: 002321270 Количество на модель:
002321270
45

Номер детали на чертеже:

45

Flap

Заводской номер: 002321480 Количество на модель:
002321480
46

Номер детали на чертеже:

46

Blind rivet

Заводской номер: 009147010 Количество на модель:
009147010
47

Номер детали на чертеже:

47

Pressure spring

Заводской номер: 00152962 Количество на модель:
00152962
48

Номер детали на чертеже:

48

Cover-cpl.

Заводской номер: 002321651 Количество на модель:
002321651
49

Номер детали на чертеже:

49

Nut

Заводской номер: 009095480 Количество на модель:
009095480
50

Номер детали на чертеже:

50

Protective lid

Заводской номер: 002300441 Количество на модель:
002300441
51

Номер детали на чертеже:

51

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
53

Номер детали на чертеже:

53

Nut

Заводской номер: 009091000 Количество на модель:
009091000
54

Номер детали на чертеже:

54

Key cutter bar protection

Заводской номер: 200107171 Количество на модель:
200107171
56

Номер детали на чертеже:

56

Washer

Заводской номер: 900005880 Количество на модель:
900005880
57

Номер детали на чертеже:

57

Supporting angle-left

Заводской номер: 200152330 Количество на модель:
200152330
58

Номер детали на чертеже:

58

Ribbed plug

Заводской номер: 270056910 Количество на модель:
270056910
59

Номер детали на чертеже:

59

Ribbed plug

Заводской номер: 270056900 Количество на модель:
270056900
60

Номер детали на чертеже:

60

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
61

Номер детали на чертеже:

61

Hex head bolt

Заводской номер: 900012950 Количество на модель:
900012950
62

Номер детали на чертеже:

62

Hex head bolt

Заводской номер: 009014330 Количество на модель:
009014330
63

Номер детали на чертеже:

63

Distanzrohr

Заводской номер: 200516360 Количество на модель:
200516360
64

Номер детали на чертеже:

64

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
65

Номер детали на чертеже:

65

Washer

Заводской номер: 009104140 Количество на модель:
009104140
66

Номер детали на чертеже:

66

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
