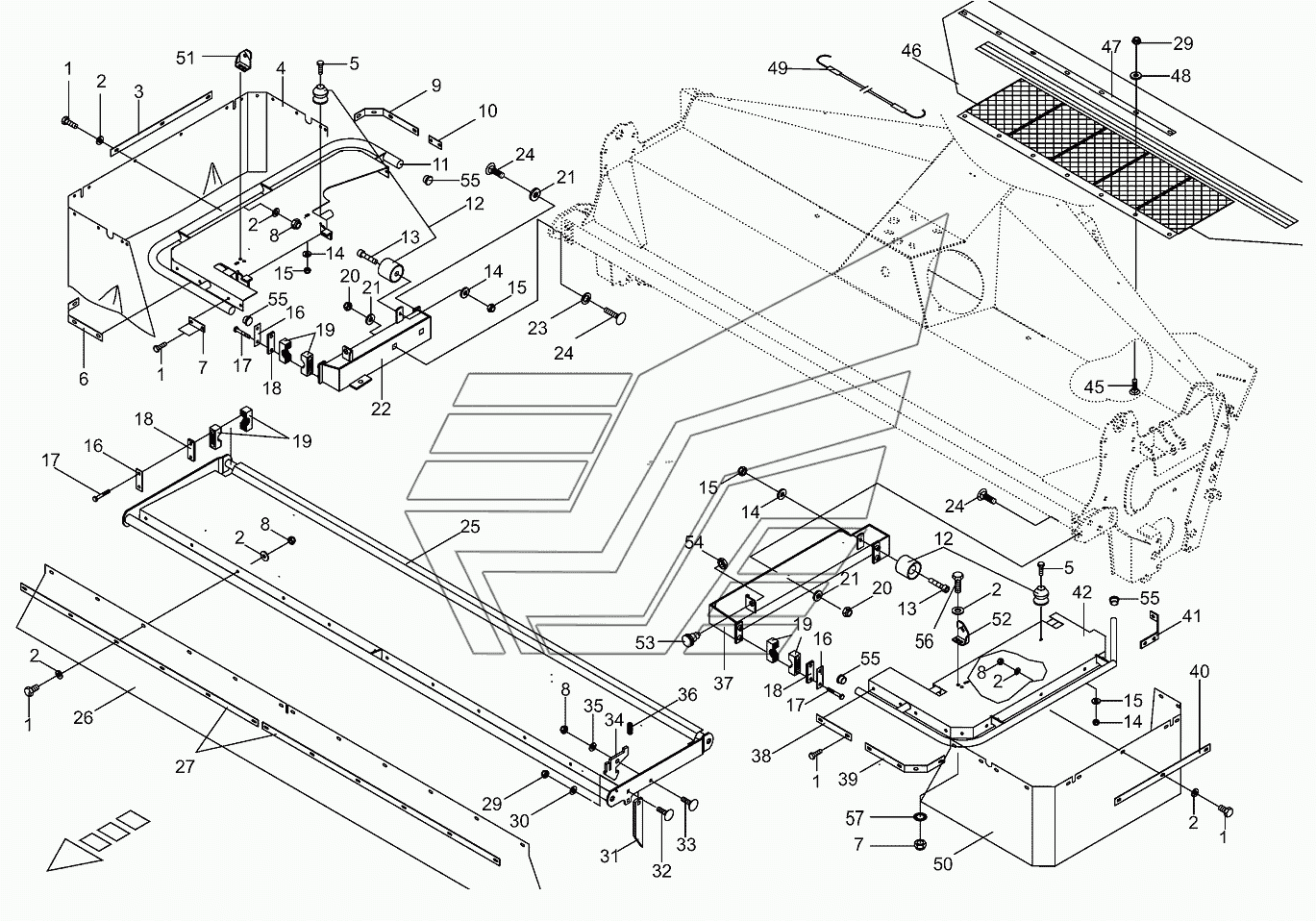

Front guard BIG-M-420. Каталог 2016г.

Gearbox-front/lateral BIG-M-420 Swathlaying-front BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt-special

Заводской номер: 900001910 Количество на модель:
900001910
2

Номер детали на чертеже:

2

Washer

Заводской номер: 900005850 Количество на модель:
900005850
3

Номер детали на чертеже:

3

Clamping strap

Заводской номер: 002581941 Количество на модель: 1
002581941
1
4

Номер детали на чертеже:

4

Protecting skirt-right

Заводской номер: 002586223 Количество на модель: 1
002586223
1
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009010281 Количество на модель:
009010281
6

Номер детали на чертеже:

6

Clamping strap

Заводской номер: 002553312 Количество на модель: 1
002553312
1
7

Номер детали на чертеже:

7

Clamping strap

Заводской номер: 200316100 Количество на модель: 1
200316100
1
8

Номер детали на чертеже:

8

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
9

Номер детали на чертеже:

9

Clamping strap

Заводской номер: 002581971 Количество на модель: 1
002581971
1
10

Номер детали на чертеже:

10

Clamping strap

Заводской номер: 002581951 Количество на модель: 1
002581951
1
11

Номер детали на чертеже:

11

Guard-right

Заводской номер: 200134790 Количество на модель: 1
200134790
1
12

Номер детали на чертеже:

12

Clamp and buffer

Заводской номер: 002508311 Количество на модель: 2
002508311
2
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009103511 Количество на модель:
009103511
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
16

Номер детали на чертеже:

16

Locking plate

Заводской номер: 002508510 Количество на модель: 6
002508510
6
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
18

Номер детали на чертеже:

18

Cover plate

Заводской номер: 009251300 Количество на модель: 6
009251300
6
19

Номер детали на чертеже:

19

Pipe clamp

Заводской номер: 270141540 Количество на модель: 6
270141540
6
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103620 Количество на модель:
009103620
22

Номер детали на чертеже:

22

Guard console-right

Заводской номер: 200134800 Количество на модель: 1
200134800
1
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009105122 Количество на модель:
009105122
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 009047230 Количество на модель:
009047230
25

Номер детали на чертеже:

25

Guard-front

Заводской номер: 002553234 Количество на модель: 1
002553234
1
26

Номер детали на чертеже:

26

Protecting skirt-front

Заводской номер: 002554534 Количество на модель: 1
002554534
1
27

Номер детали на чертеже:

27

Clamping strap

Заводской номер: 001447283 Количество на модель: 2
001447283
2
29

Номер детали на чертеже:

29

Locknut

Заводской номер: 900005890 Количество на модель:
900005890
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009105061 Количество на модель:
009105061
31

Номер детали на чертеже:

31

Support

Заводской номер: 002512621 Количество на модель: 1
002512621
1
32

Номер детали на чертеже:

32

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
33

Номер детали на чертеже:

33

Соасh bоlt

Заводской номер: 009048141 Количество на модель:
009048141
34

Номер детали на чертеже:

34

Ratchet

Заводской номер: 002563542 Количество на модель: 1
002563542
1
35

Номер детали на чертеже:

35

Washer

Заводской номер: 900005880 Количество на модель:
900005880
36

Номер детали на чертеже:

36

Pressure spring

Заводской номер: 002749490 Количество на модель: 1
002749490
1
37

Номер детали на чертеже:

37

Guard console-left

Заводской номер: 200134810 Количество на модель: 1
200134810
1
38

Номер детали на чертеже:

38

Clamping strap

Заводской номер: 002554412 Количество на модель: 1
002554412
1
40

Номер детали на чертеже:

40

Clamping strap

Заводской номер: 002554431 Количество на модель: 1
002554431
1
41

Номер детали на чертеже:

41

Clamping strap

Заводской номер: 002556981 Количество на модель: 1
002556981
1
42

Номер детали на чертеже:

42

Protection (or guard) lh.-left

Заводской номер: 200134821 Количество на модель: 1
200134821
1
45

Номер детали на чертеже:

45

Coach bolt

Заводской номер: 900005860 Количество на модель:
900005860
46

Номер детали на чертеже:

46

Protecting skirt -incl. expander rope

Заводской номер: 002580402 Количество на модель: 1
002580402
1
47

Номер детали на чертеже:

47

Clamping strap

Заводской номер: 002580411 Количество на модель: 1
002580411
1
48

Номер детали на чертеже:

48

Washer

Заводской номер: 900005870 Количество на модель:
900005870
49

Номер детали на чертеже:

49

Expander rope

Заводской номер: 002567090 Количество на модель: 1
002567090
1
50

Номер детали на чертеже:

50

Protecting skirt-left

Заводской номер: 002556972 Количество на модель: 1
002556972
1
51

Номер детали на чертеже:

51

Closure tongue-right

Заводской номер: 200135390 Количество на модель: 1
200135390
1
52

Номер детали на чертеже:

52

Closure tongue-left

Заводской номер: 200135360 Количество на модель: 1
200135360
1
53

Номер детали на чертеже:

53

Stop bolt

Заводской номер: 270054180 Количество на модель: 2
270054180
2
54

Номер детали на чертеже:

54

Hex nut-low form

Заводской номер: 900013960 Количество на модель:
900013960
55

Номер детали на чертеже:

55

Ribbed plug

Заводской номер: 270056910 Количество на модель: 4
270056910
4
55

Номер детали на чертеже:

55

Ribbed plug

Заводской номер: 270056900 Количество на модель: 2
270056900
2
56

Номер детали на чертеже:

56

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
57

Номер детали на чертеже:

57

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
