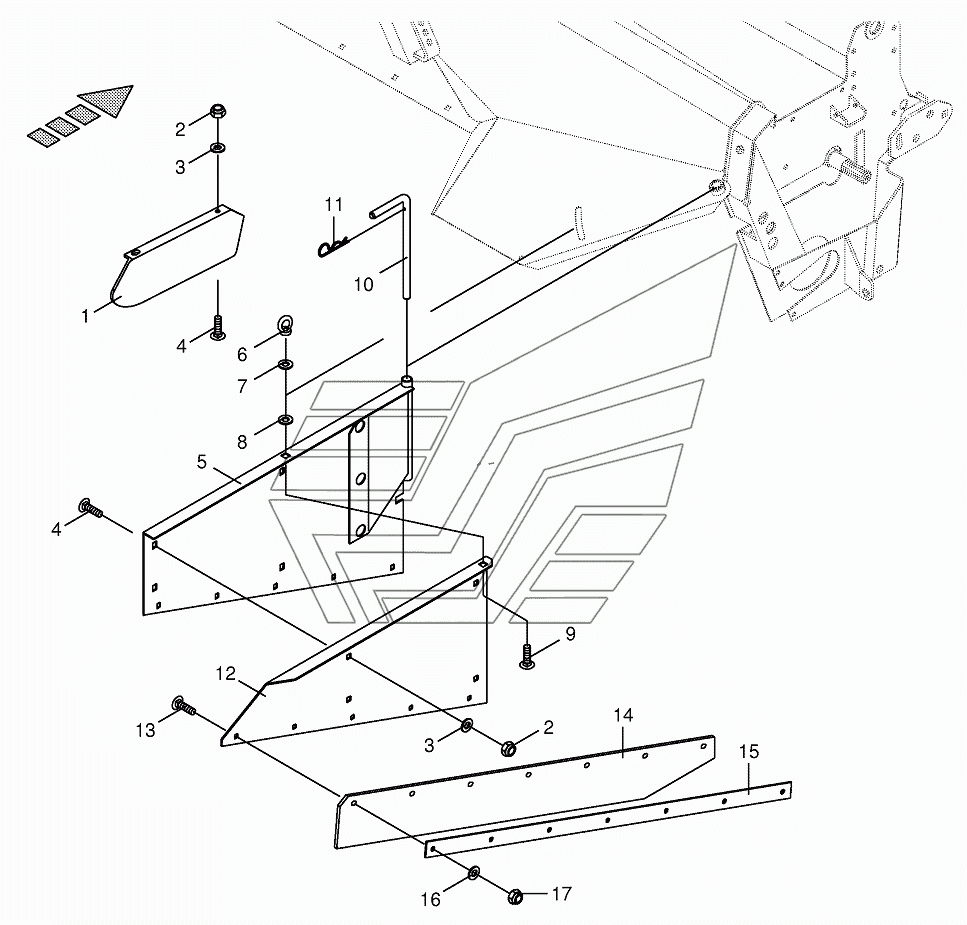

Swathlaying-front BIG-M-420. Каталог 2016г.

Front guard BIG-M-420 Lubricating line-front BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Baffle -right middle

Заводской номер: 002586320 Количество на модель: 1
002586320
1
1

Номер детали на чертеже:

1

Baffle -left middle

Заводской номер: 002586310 Количество на модель: 1
002586310
1
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103530 Количество на модель:
009103530
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009047512 Количество на модель:
009047512
5

Номер детали на чертеже:

5

Swath door-left

Заводской номер: 200106420 Количество на модель: 1
200106420
1
5

Номер детали на чертеже:

5

Swath door-right

Заводской номер: 200106430 Количество на модель: 1
200106430
1
6

Номер детали на чертеже:

6

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106431 Количество на модель:
009106431
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009103470 Количество на модель:
009103470
9

Номер детали на чертеже:

9

Coach bolt

Заводской номер: 009049831 Количество на модель:
009049831
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002566712 Количество на модель: 2
002566712
2
11

Номер детали на чертеже:

11

Spring clip

Заводской номер: 009171070 Количество на модель: 2
009171070
2
12

Номер детали на чертеже:

12

Extension of swath flaps-right

Заводской номер: 200106490 Количество на модель: 1
200106490
1
12

Номер детали на чертеже:

12

Extension of swath flaps-left

Заводской номер: 200106480 Количество на модель: 1
200106480
1
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 009048131 Количество на модель:
009048131
14

Номер детали на чертеже:

14

Rubber cloth

Заводской номер: 200106510 Количество на модель: 2
200106510
2
15

Номер детали на чертеже:

15

Clamping strap

Заводской номер: 200106500 Количество на модель: 2
200106500
2
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009106030 Количество на модель:
009106030
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
