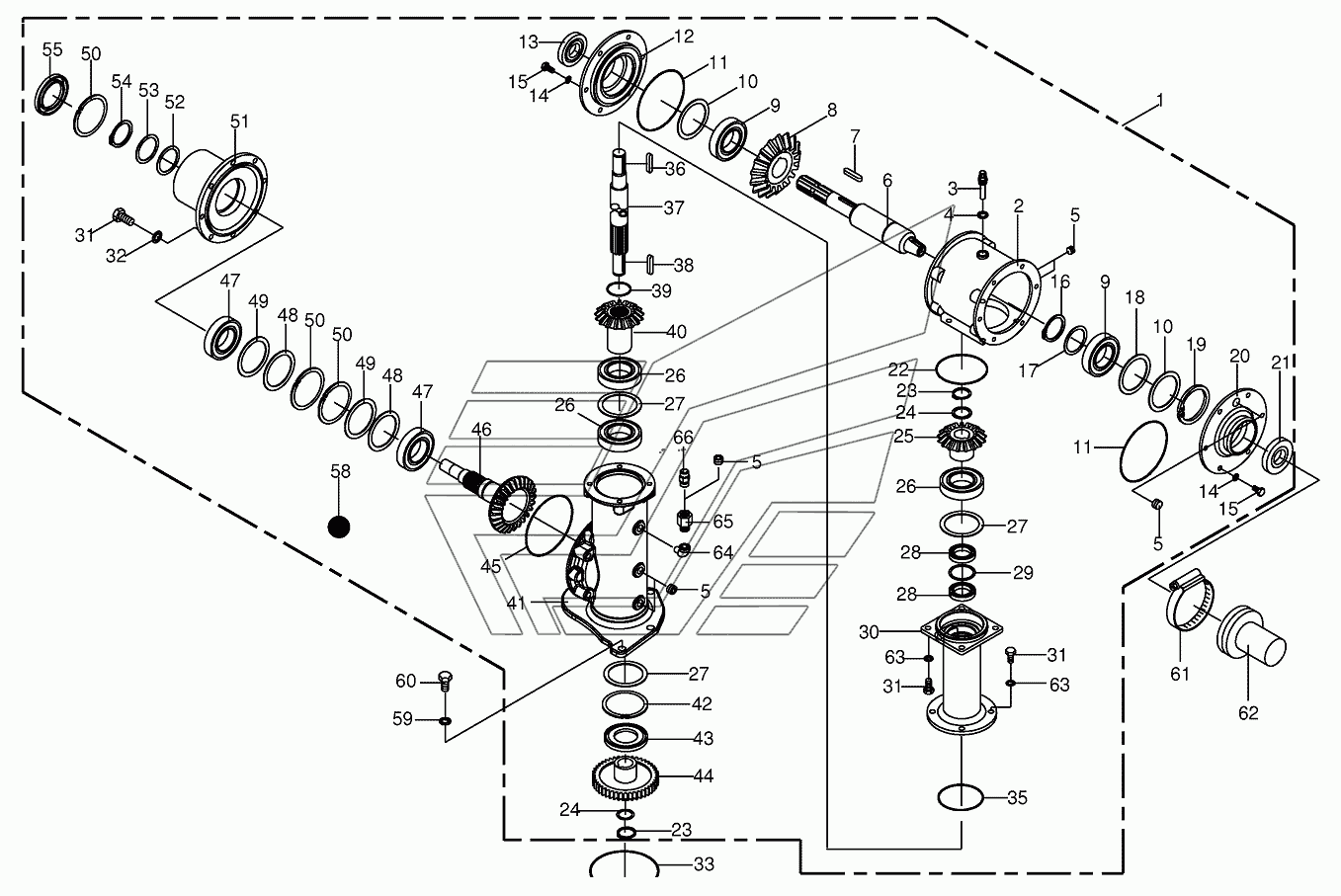

Gearbox-lateral BIG-M-420. Каталог 2016г.

T-Gearbox-right BIG-M-420 Auger trough-lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361

Номер детали на чертеже:

Supporting disc

Заводской номер: 009107470 Количество на модель:
009107470
1

Номер детали на чертеже:

1

main gearbox side CRI-cpl.

Заводской номер: 200133812 Количество на модель: 1
200133812
1
2

Номер детали на чертеже:

2

Housing

Заводской номер: 002561151 Количество на модель: 1
002561151
1
3

Номер детали на чертеже:

3

Breather

Заводской номер: 009198290 Количество на модель: 1
009198290
1
4

Номер детали на чертеже:

4

Gasket ring

Заводской номер: 009377270 Количество на модель: 1
009377270
1
5

Номер детали на чертеже:

5

Screw plug

Заводской номер: 009060401 Количество на модель: 6
009060401
6
6

Номер детали на чертеже:

6

Drive shaft

Заводской номер: 200303260 Количество на модель: 1
200303260
1
7

Номер детали на чертеже:

7

Fit-in key

Заводской номер: 009153381 Количество на модель: 1
009153381
1
8

Номер детали на чертеже:

8

Crown wheel

Заводской номер: 002561182 Количество на модель: 1
002561182
1
9

Номер детали на чертеже:

9

Taper roller bearing

Заводской номер: 009321100 Количество на модель: 2
009321100
2
10

Номер детали на чертеже:

10

Shim ring

Заводской номер: 009111680 Количество на модель:
009111680
10

Номер детали на чертеже:

10

Shim ring

Заводской номер: 009111650 Количество на модель:
009111650
10

Номер детали на чертеже:

10

Shim ring

Заводской номер: 009111660 Количество на модель:
009111660
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009365680 Количество на модель: 2
009365680
2
12

Номер детали на чертеже:

12

Gearbox cover

Заводской номер: 002561171 Количество на модель: 1
002561171
1
13

Номер детали на чертеже:

13

Radial-shaft sealing ring

Заводской номер: 009363391 Количество на модель: 1
009363391
1
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
16

Номер детали на чертеже:

16

Circlip

Заводской номер: 009115571 Количество на модель: 1
009115571
1
17

Номер детали на чертеже:

17

Supporting disc

Заводской номер: 009107031 Количество на модель:
009107031
19

Номер детали на чертеже:

19

Circlip

Заводской номер: 009116860 Количество на модель: 1
009116860
1
20

Номер детали на чертеже:

20

Gearbox cover

Заводской номер: 200302910 Количество на модель: 1
200302910
1
21

Номер детали на чертеже:

21

Radial-shaft sealing ring

Заводской номер: 009364081 Количество на модель: 1
009364081
1
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 009375860 Количество на модель: 1
009375860
1
23

Номер детали на чертеже:

23

Circlip

Заводской номер: 009115410 Количество на модель: 2
009115410
2
24

Номер детали на чертеже:

24

Shim ring

Заводской номер: 009111300 Количество на модель:
009111300
24

Номер детали на чертеже:

24

Shim ring

Заводской номер: 009111320 Количество на модель:
009111320
24

Номер детали на чертеже:

24

Shim ring

Заводской номер: 009111340 Количество на модель:
009111340
25

Номер детали на чертеже:

25

Bevel wheel

Заводской номер: 200302770 Количество на модель: 1
200302770
1
26

Номер детали на чертеже:

26

Grooved ball bearing

Заводской номер: 009303510 Количество на модель: 3
009303510
3
27

Номер детали на чертеже:

27

Shim ring

Заводской номер: 009108511 Количество на модель:
009108511
27

Номер детали на чертеже:

27

Shim ring

Заводской номер: 009108490 Количество на модель:
009108490
27

Номер детали на чертеже:

27

Shim ring

Заводской номер: 009108480 Количество на модель:
009108480
28

Номер детали на чертеже:

28

Radial-shaft sealing ring

Заводской номер: 009363523 Количество на модель: 2
009363523
2
29

Номер детали на чертеже:

29

Shim ring

Заводской номер: 900000970 Количество на модель:
900000970
30

Номер детали на чертеже:

30

Intermediate housing

Заводской номер: 200302730 Количество на модель: 1
200302730
1
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 009375680 Количество на модель: 1
009375680
1
35

Номер детали на чертеже:

35

O-ring

Заводской номер: 009375641 Количество на модель: 1
009375641
1
36

Номер детали на чертеже:

36

Fit-in key

Заводской номер: 009151270 Количество на модель: 1
009151270
1
37

Номер детали на чертеже:

37

Drive shaft

Заводской номер: 002581232 Количество на модель: 1
002581232
1
38

Номер детали на чертеже:

38

Fit-in key

Заводской номер: 009151220 Количество на модель: 1
009151220
1
39

Номер детали на чертеже:

39

O-ring

Заводской номер: 900002270 Количество на модель: 1
900002270
1
40

Номер детали на чертеже:

40

Bevel wheel

Заводской номер: 200302950 Количество на модель: 1
200302950
1
41

Номер детали на чертеже:

41

Gearbox housing

Заводской номер: 002581213 Количество на модель: 1
002581213
1
42

Номер детали на чертеже:

42

Circlip

Заводской номер: 009116910 Количество на модель: 1
009116910
1
43

Номер детали на чертеже:

43

Radial-shaft sealing ring

Заводской номер: 900001170 Количество на модель: 1
900001170
1
44

Номер детали на чертеже:

44

Spur gear

Заводской номер: 200301391 Количество на модель: 1
200301391
1
45

Номер детали на чертеже:

45

O-ring

Заводской номер: 009376210 Количество на модель: 1
009376210
1
46

Номер детали на чертеже:

46

Bevel wheel shaft

Заводской номер: 200131990 Количество на модель: 1
200131990
1
47

Номер детали на чертеже:

47

Taper roller bearing

Заводской номер: 009321090 Количество на модель: 2
009321090
2
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109440 Количество на модель:
009109440
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109450 Количество на модель:
009109450
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109460 Количество на модель:
009109460
48

Номер детали на чертеже:

48

Shim ring

Заводской номер: 009109470 Количество на модель:
009109470
49

Номер детали на чертеже:

49

Supporting disc

Заводской номер: 009107440 Количество на модель:
009107440
50

Номер детали на чертеже:

50

Circlip

Заводской номер: 009116800 Количество на модель: 3
009116800
3
51

Номер детали на чертеже:

51

COVER

Заводской номер: 202103070 Количество на модель: 1
202103070
1
52

Номер детали на чертеже:

52

Shim ring

Заводской номер: 009109000 Количество на модель:
009109000
52

Номер детали на чертеже:

52

Shim ring

Заводской номер: 009109020 Количество на модель:
009109020
52

Номер детали на чертеже:

52

Shim ring

Заводской номер: 009109030 Количество на модель:
009109030
52

Номер детали на чертеже:

52

Shim ring

Заводской номер: 009109040 Количество на модель:
009109040
53

Номер детали на чертеже:

53

Supporting disc

Заводской номер: 009107353 Количество на модель:
009107353
54

Номер детали на чертеже:

54

Circlip

Заводской номер: 009115540 Количество на модель: 1
009115540
1
55

Номер детали на чертеже:

55

Radial-shaft sealing ring

Заводской номер: 009363932 Количество на модель: 1
009363932
1
58

Номер детали на чертеже:

58

Oil-Id.-no.=1ltr

Заводской номер: 009261010 Количество на модель:
009261010
59

Номер детали на чертеже:

59

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
60

Номер детали на чертеже:

60

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
61

Номер детали на чертеже:

61

Tube clip

Заводской номер: 009240501 Количество на модель: 1
009240501
1
62

Номер детали на чертеже:

62

Guard

Заводской номер: 270012010 Количество на модель: 1
270012010
1
63

Номер детали на чертеже:

63

Detent edged washer

Заводской номер: 009099110 Количество на модель:
009099110
64

Номер детали на чертеже:

64

Angle

Заводской номер: 009259010 Количество на модель: 1
009259010
1
65

Номер детали на чертеже:

65

Threaded reducing adapter

Заводской номер: 009209310 Количество на модель: 1
009209310
1
66

Номер детали на чертеже:

66

Breather

Заводской номер: 009198212 Количество на модель: 1
009198212
1
