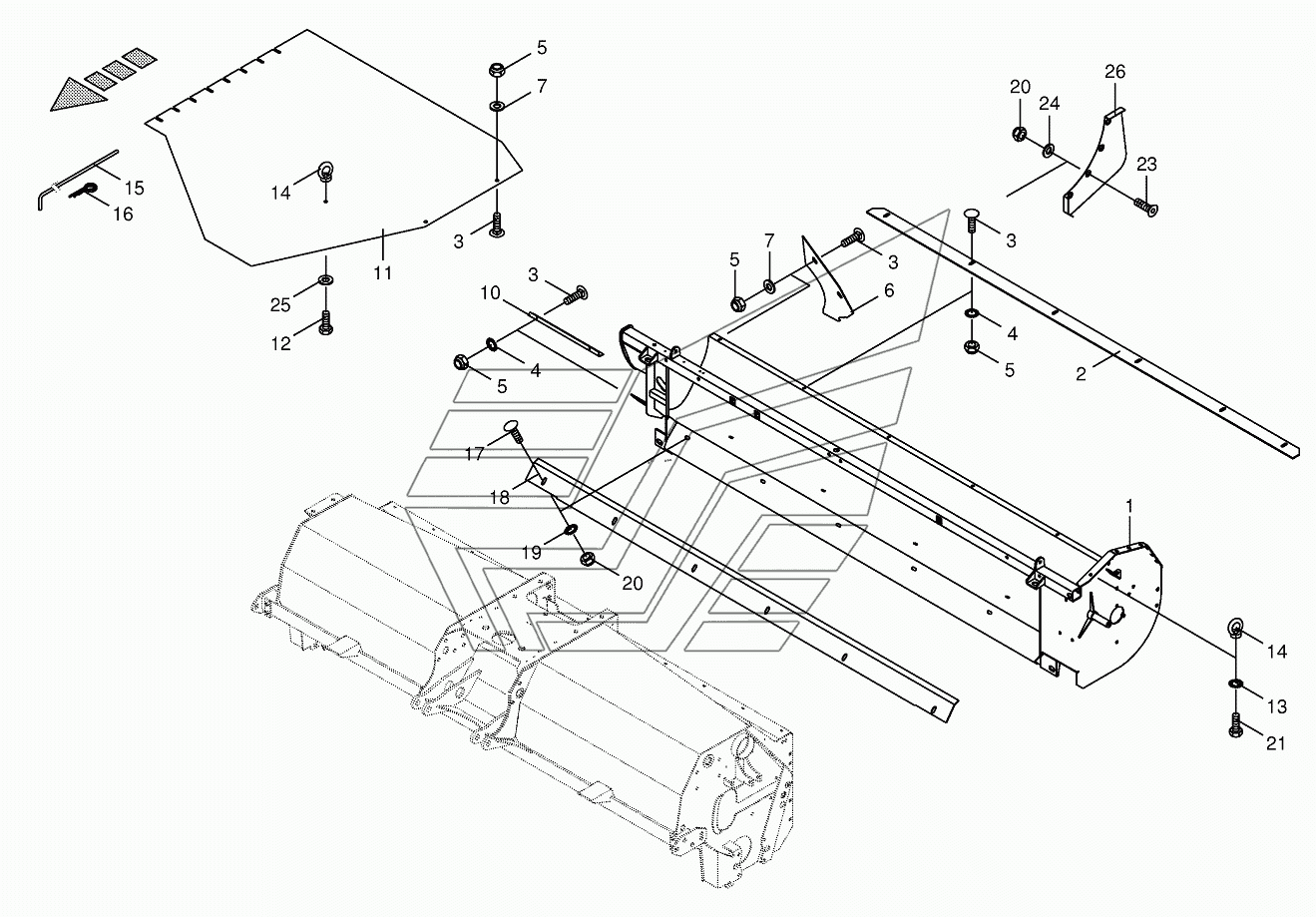

Auger trough-lateral BIG-M-420. Каталог 2016г.

Gearbox-lateral BIG-M-420 Hydraulic auger hood BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

worm tank-left

Заводской номер: 200123661 Количество на модель: 1
200123661
1
1

Номер детали на чертеже:

1

worm tank-right

Заводской номер: 200123671 Количество на модель: 1
200123671
1
2

Номер детали на чертеже:

2

Scraper plate-top

Заводской номер: 200124100 Количество на модель: 2
200124100
2
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
6

Номер детали на чертеже:

6

Stripper

Заводской номер: 200124160 Количество на модель: 2
200124160
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106030 Количество на модель:
009106030
10

Номер детали на чертеже:

10

Stripper

Заводской номер: 200123770 Количество на модель: 2
200123770
2
11

Номер детали на чертеже:

11

Stout cloth-left

Заводской номер: 200101140 Количество на модель: 1
200101140
1
11

Номер детали на чертеже:

11

Stout cloth-right

Заводской номер: 200101150 Количество на модель: 1
200101150
1
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009014570 Количество на модель:
009014570
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
14

Номер детали на чертеже:

14

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
15

Номер детали на чертеже:

15

Grip bar

Заводской номер: 002337790 Количество на модель: 2
002337790
2
16

Номер детали на чертеже:

16

Spring clip

Заводской номер: 009171041 Количество на модель: 2
009171041
2
17

Номер детали на чертеже:

17

Coach bolt

Заводской номер: 009047512 Количество на модель:
009047512
18

Номер детали на чертеже:

18

Scraper plate

Заводской номер: 002336251 Количество на модель: 2
002336251
2
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
23

Номер детали на чертеже:

23

Countersunkscrew

Заводской номер: 009040490 Количество на модель:
009040490
24

Номер детали на чертеже:

24

Washer

Заводской номер: 900001210 Количество на модель:
900001210
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009106090 Количество на модель:
009106090
26

Номер детали на чертеже:

26

Step-left

Заводской номер: 200121040 Количество на модель: 3
200121040
3
