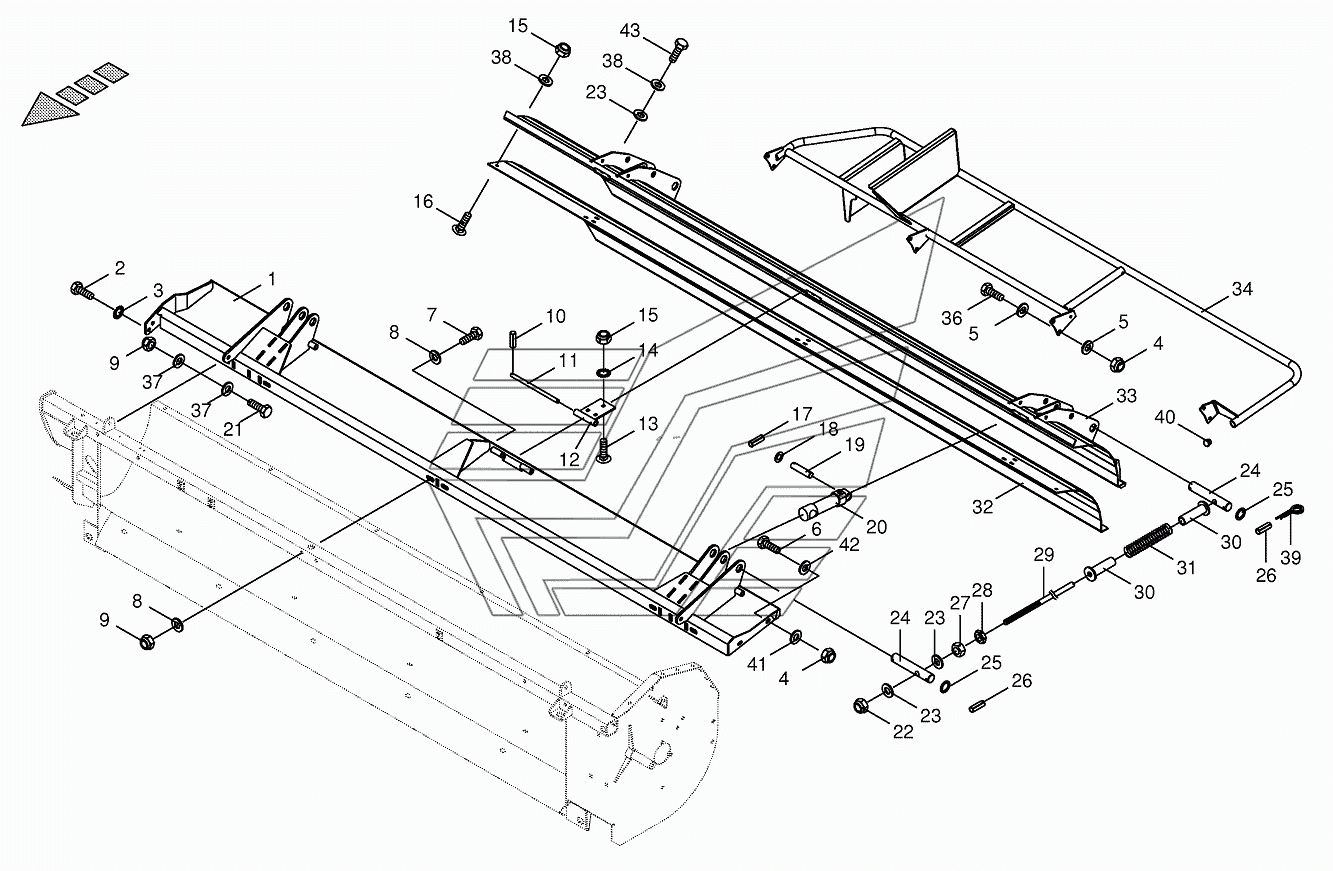

Hydraulic auger hood BIG-M-420. Каталог 2016г.

Auger trough-lateral BIG-M-420 Hydraulic auger Hood BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Guard bow-right

Заводской номер: 200101060 Количество на модель: 1
200101060
1

Номер детали на чертеже:

Sealing set

Заводской номер: 009188051 Количество на модель: 4
009188051
4
1

Номер детали на чертеже:

1

Hood console-left

Заводской номер: 200123780 Количество на модель: 1
200123780
1
1

Номер детали на чертеже:

1

Hood console-right

Заводской номер: 200123790 Количество на модель: 1
200123790
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009104140 Количество на модель:
009104140
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009003620 Количество на модель:
009003620
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009103200 Количество на модель:
009103200
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 009126082 Количество на модель: 12
009126082
12
11

Номер детали на чертеже:

11

Pin

Заводской номер: 002323830 Количество на модель: 6
002323830
6
12

Номер детали на чертеже:

12

Hinge plate

Заводской номер: 002323800 Количество на модель: 6
002323800
6
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009104130 Количество на модель:
009104130
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
16

Номер детали на чертеже:

16

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
17

Номер детали на чертеже:

17

Roll pin

Заводской номер: 009126132 Количество на модель: 8
009126132
8
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009105122 Количество на модель:
009105122
19

Номер детали на чертеже:

19

Pin

Заводской номер: 001434822 Количество на модель: 4
001434822
4
20

Номер детали на чертеже:

20

Hydraulic cylinder

Заводской номер: 009185050 Количество на модель: 4
009185050
4
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
22

Номер детали на чертеже:

22

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103031 Количество на модель:
009103031
24

Номер детали на чертеже:

24

Pin

Заводской номер: 002323790 Количество на модель: 8
002323790
8
25

Номер детали на чертеже:

25

Supporting disc

Заводской номер: 009107021 Количество на модель:
009107021
26

Номер детали на чертеже:

26

Roll pin

Заводской номер: 009126701 Количество на модель: 8
009126701
8
27

Номер детали на чертеже:

27

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
28

Номер детали на чертеже:

28

Hex nut-low form

Заводской номер: 009086200 Количество на модель:
009086200
29

Номер детали на чертеже:

29

Guide rod

Заводской номер: 002323782 Количество на модель: 4
002323782
4
30

Номер детали на чертеже:

30

Centering sleeve

Заводской номер: 002323810 Количество на модель: 8
002323810
8
31

Номер детали на чертеже:

31

Pressure spring

Заводской номер: 002301200 Количество на модель: 4
002301200
4
32

Номер детали на чертеже:

32

Wearing plate-left

Заводской номер: 200123860 Количество на модель: 1
200123860
1
32

Номер детали на чертеже:

32

Wearing plate-right

Заводской номер: 200123870 Количество на модель: 1
200123870
1
33

Номер детали на чертеже:

33

Hood-right

Заводской номер: 200123830 Количество на модель: 1
200123830
1
33

Номер детали на чертеже:

33

Hood-left

Заводской номер: 200123820 Количество на модель: 1
200123820
1
34

Номер детали на чертеже:

34

Hoop guard ladder left

Заводской номер: 200163700 Количество на модель: 1
200163700
1
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
37

Номер детали на чертеже:

37

Washer

Заводской номер: 009106090 Количество на модель:
009106090
38

Номер детали на чертеже:

38

Washer

Заводской номер: 009106030 Количество на модель:
009106030
39

Номер детали на чертеже:

39

Spring clip

Заводской номер: 009171050 Количество на модель: 4
009171050
4
40

Номер детали на чертеже:

40

Ribbed plug

Заводской номер: 270056900 Количество на модель: 2
270056900
2
41

Номер детали на чертеже:

41

Washer

Заводской номер: 009103611 Количество на модель:
009103611
42

Номер детали на чертеже:

42

Washer

Заводской номер: 900001210 Количество на модель:
900001210
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009006100 Количество на модель:
009006100
Auger trough-lateral BIG-M-420 Hydraulic auger Hood BIG-M-420
