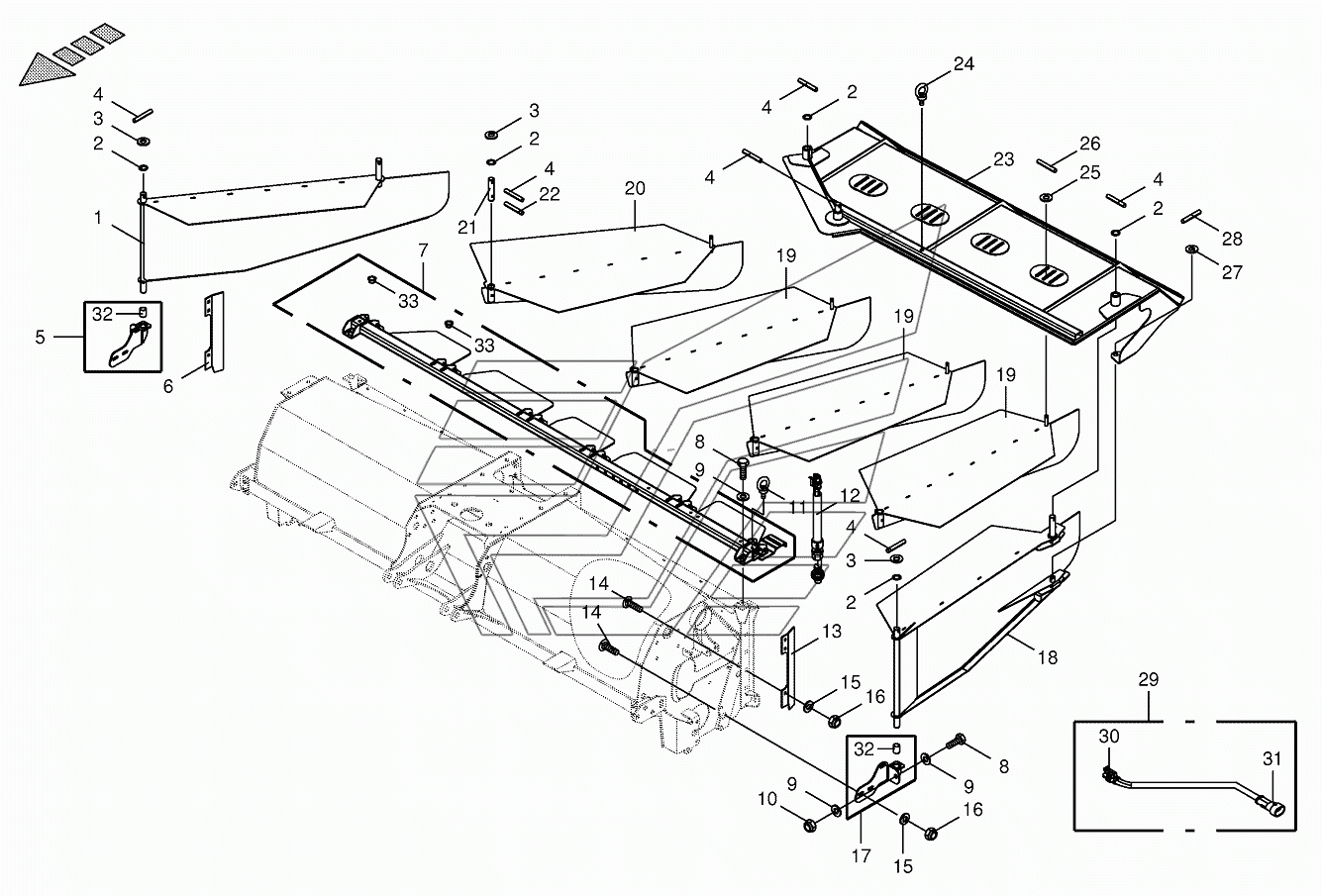

Hydraulic swathing deflector BIG-M-420. Каталог 2016г.

Auger gear-right and left BIG-M-420 Hydraulics-swathing deflector BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Baffle-inside left

Заводской номер: 200139730 Количество на модель: 1
200139730
1
1

Номер детали на чертеже:

1

Baffle-inside right

Заводской номер: 200141240 Количество на модель: 1
200141240
1
2

Номер детали на чертеже:

2

Shim ring

Заводской номер: 009108451 Количество на модель:
009108451
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103750 Количество на модель:
009103750
4

Номер детали на чертеже:

4

Roll pin

Заводской номер: 009127142 Количество на модель: 18
009127142
18
5

Номер детали на чертеже:

5

Mounting angle-inside Left/outside right

Заводской номер: 200143300 Количество на модель: 2
200143300
2
6

Номер детали на чертеже:

6

Guiding angle-inside Left/outside right

Заводской номер: 200130140 Количество на модель: 2
200130140
2
7

Номер детали на чертеже:

7

Top plate-left

Заводской номер: 200143730 Количество на модель: 1
200143730
1
7

Номер детали на чертеже:

7

Top plate-right

Заводской номер: 200143740 Количество на модель: 1
200143740
1
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
9

Номер детали на чертеже:

9

Washer

Заводской номер: 009103031 Количество на модель:
009103031
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
11

Номер детали на чертеже:

11

Eyebolt

Заводской номер: 009062021 Количество на модель:
009062021
12

Номер детали на чертеже:

12

Namur sensor Namur M12

Заводской номер: 003024092 Количество на модель: 2
003024092
2
13

Номер детали на чертеже:

13

Guiding angle-outside Left/inside right

Заводской номер: 200130120 Количество на модель: 2
200130120
2
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009104140 Количество на модель:
009104140
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
17

Номер детали на чертеже:

17

Mounting angle-outside Left/inside right

Заводской номер: 200143290 Количество на модель: 2
200143290
2
18

Номер детали на чертеже:

18

Baffle-outside right

Заводской номер: 200141290 Количество на модель: 1
200141290
1
18

Номер детали на чертеже:

18

Baffle-outside left

Заводской номер: 200139950 Количество на модель: 1
200139950
1
19

Номер детали на чертеже:

19

Baffle-outside left

Заводской номер: 200142470 Количество на модель: 3
200142470
3
19

Номер детали на чертеже:

19

Baffle-outside right

Заводской номер: 200142500 Количество на модель: 3
200142500
3
20

Номер детали на чертеже:

20

Baffle-inside left

Заводской номер: 200142480 Количество на модель: 1
200142480
1
20

Номер детали на чертеже:

20

Baffle-inside right

Заводской номер: 200142510 Количество на модель: 1
200142510
1
21

Номер детали на чертеже:

21

Connecting pin

Заводской номер: 200139880 Количество на модель: 8
200139880
8
22

Номер детали на чертеже:

22

Roll pin

Заводской номер: 009125300 Количество на модель: 8
009125300
8
23

Номер детали на чертеже:

23

Pivot plate-left

Заводской номер: 200143590 Количество на модель: 1
200143590
1
23

Номер детали на чертеже:

23

Pivot plate-right

Заводской номер: 200143600 Количество на модель: 1
200143600
1
24

Номер детали на чертеже:

24

Eyebolt

Заводской номер: 009062000 Количество на модель:
009062000
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009106090 Количество на модель:
009106090
26

Номер детали на чертеже:

26

Roll pin

Заводской номер: 009126412 Количество на модель: 8
009126412
8
27

Номер детали на чертеже:

27

Supporting disc

Заводской номер: 009107181 Количество на модель:
009107181
28

Номер детали на чертеже:

28

Roll pin

Заводской номер: 009126712 Количество на модель: 2
009126712
2
29

Номер детали на чертеже:

29

Wiring harness

Заводской номер: 003034320 Количество на модель: 2
003034320
2
30

Номер детали на чертеже:

30

Plug-2-pole

Заводской номер: 003023510 Количество на модель:
003023510
31

Номер детали на чертеже:

31

Coupling socket-2-pole

Заводской номер: 003023560 Количество на модель:
003023560
32

Номер детали на чертеже:

32

Bearing bush

Заводской номер: 009345540 Количество на модель: 4
009345540
4
33

Номер детали на чертеже:

33

Collar bush

Заводской номер: 009349270 Количество на модель: 8
009349270
8
Auger gear-right and left BIG-M-420 Hydraulics-swathing deflector BIG-M-420
