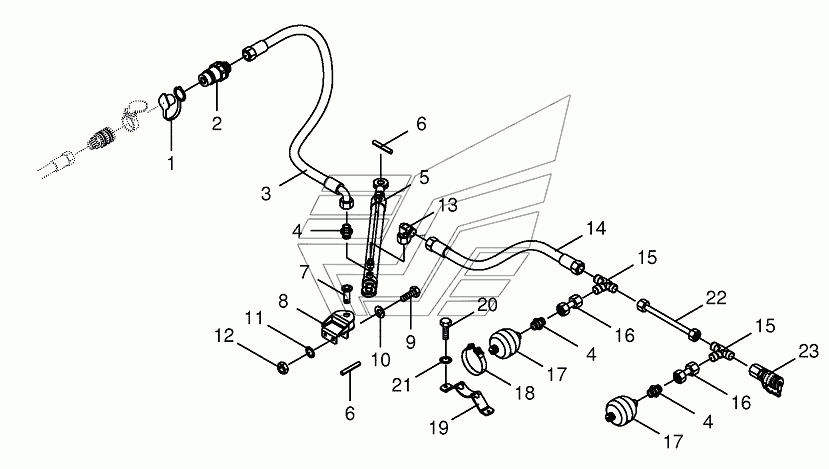

Hydraulics-swathing deflector BIG-M-420. Каталог 2016г.

Hydraulic swathing deflector BIG-M-420 Actuation console-right BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187890 Количество на модель: 2
009187890
2
1

Номер детали на чертеже:

1

Dust cap-red

Заводской номер: 009211760 Количество на модель: 2
009211760
2
2

Номер детали на чертеже:

2

Connector plug

Заводской номер: 009211450 Количество на модель: 2
009211450
2
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 009200930 Количество на модель: 2
009200930
2
4

Номер детали на чертеже:

4

Male connector

Заводской номер: 009209011 Количество на модель: 6
009209011
6
5

Номер детали на чертеже:

5

Hydraulic cylinder

Заводской номер: 270055180 Количество на модель: 2
270055180
2
6

Номер детали на чертеже:

6

Roll pin

Заводской номер: 009127142 Количество на модель: 4
009127142
4
7

Номер детали на чертеже:

7

Cylinder pin

Заводской номер: 200139940 Количество на модель: 2
200139940
2
8

Номер детали на чертеже:

8

Cylinder mounting

Заводской номер: 200139910 Количество на модель: 2
200139910
2
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009014580 Количество на модель:
009014580
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009105061 Количество на модель:
009105061
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 900001230 Количество на модель:
900001230
12

Номер детали на чертеже:

12

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
13

Номер детали на чертеже:

13

Angle lug

Заводской номер: 009210671 Количество на модель: 2
009210671
2
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270039170 Количество на модель: 2
270039170
2
15

Номер детали на чертеже:

15

T connector

Заводской номер: 009210711 Количество на модель: 4
009210711
4
16

Номер детали на чертеже:

16

Double nipple

Заводской номер: 002307430 Количество на модель: 4
002307430
4
17

Номер детали на чертеже:

17

Hydraulic-reservoir

Заводской номер: 009208850 Количество на модель: 4
009208850
4
18

Номер детали на чертеже:

18

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель: 4
009240300
4
19

Номер детали на чертеже:

19

Accumulator support

Заводской номер: 002312090 Количество на модель: 4
002312090
4
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
22

Номер детали на чертеже:

22

Hydraulic line

Заводской номер: 200141420 Количество на модель: 2
200141420
2
23

Номер детали на чертеже:

23

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель: 2
009208680
2
Hydraulic swathing deflector BIG-M-420 Actuation console-right BIG-M-420
