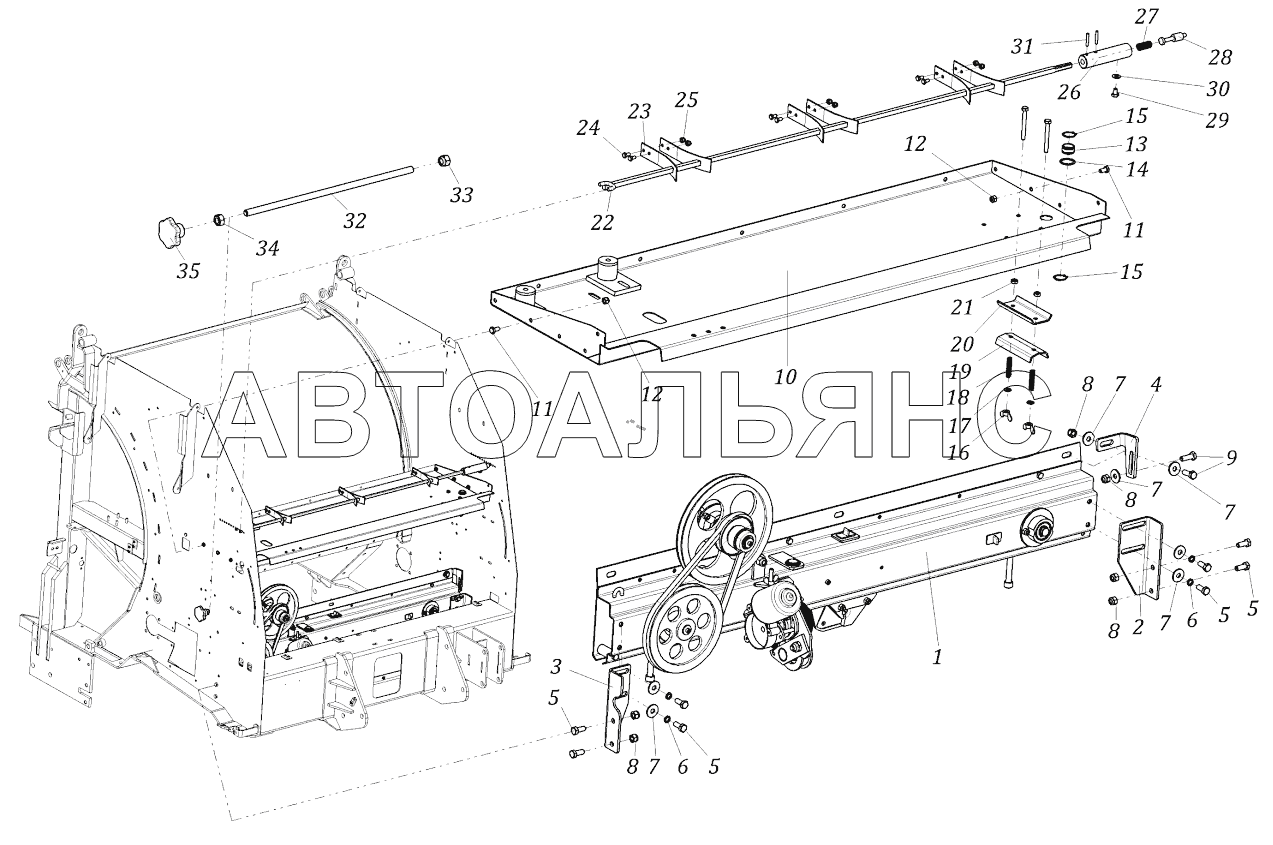

Установка нитеувязывающего механизма RB12 2000. Каталог 2017г.

Установка натяжителя сетки RB12 2000 Механизм нитеувязывающий RB12 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Механизм нитеувязочный

Заводской номер: R21010 Количество на модель: 1

R21010

1

2

Номер детали на чертеже:

2

Уголок

Заводской номер: RB08.002 Количество на модель: 1

RB08.002

1

3

Номер детали на чертеже:

3

Уголок

Заводской номер: RB08.003 Количество на модель: 1

RB08.003

1

4

Номер детали на чертеже:

4

Уголок левый

Заводской номер: RB08.004 Количество на модель: 1

RB08.004

1

5

Номер детали на чертеже:

5

Болт М10х25

Заводской номер: 01Е214 Количество на модель: 8

01Е214

8

6

Номер детали на чертеже:

6

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 4

02G010

4

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 02R018 Количество на модель: 7

02R018

7

8

Номер детали на чертеже:

8

Гайка М10

Заводской номер: 02В035 Количество на модель: 6

02В035

6

9

Номер детали на чертеже:

9

Болт

Заводской номер: 01Е216 Количество на модель: 2

01Е216

2

10

Номер детали на чертеже:

10

Переборка

Заводской номер: RB00.210 Количество на модель: 1

RB00.210

1

11

Номер детали на чертеже:

11

Болт М8х16

Заводской номер: 01Е106 Количество на модель: 8

01Е106

8

12

Номер детали на чертеже:

12

Гайка М8

Заводской номер: 02В025 Количество на модель: 8

02В025

8

13

Номер детали на чертеже:

13

Втулка направляющая шпагат

Заводской номер: 221046 Количество на модель: 1

221046

1

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: R12.03.00.001 Количество на модель: 1

R12.03.00.001

1

15

Номер детали на чертеже:

15

Кольцо стопорное

Заводской номер: 03Е027 Количество на модель: 2

03Е027

2

16

Номер детали на чертеже:

16

Гайка-барашек М8

Заводской номер: 02I100 Количество на модель: 2

02I100

2

17

Номер детали на чертеже:

17

Шайба O8

Заводской номер: 02R009 Количество на модель: 2

02R009

2

18

Номер детали на чертеже:

18

Пружина нитенатяжителя

Заводской номер: 12С002 Количество на модель: 2

12С002

2

19

Номер детали на чертеже:

19

Пластина подвижная натяжения шпагата

Заводской номер: 201095 Количество на модель: 1

201095

1

20

Номер детали на чертеже:

20

Пластина стационарная натяжения шпагата

Заводской номер: 201084 Количество на модель: 1

201084

1

21

Номер детали на чертеже:

21

Гайка М8

Заводской номер: 02О014 Количество на модель: 2

02О014

2

22

Номер детали на чертеже:

22

Штанга в сборе

Заводской номер: RB08.110 Количество на модель: 1

RB08.110

1

23

Номер детали на чертеже:

23

Планка

Заводской номер: RB08.103 Количество на модель: 6

RB08.103

6

24

Номер детали на чертеже:

24

Болт М6х12

Заводской номер: 01Е030 Количество на модель: 6

01Е030

6

25

Номер детали на чертеже:

25

Гайка М6

Заводской номер: 02В015 Количество на модель: 6

02В015

6

26

Номер детали на чертеже:

26

Втулка

Заводской номер: RB08.101 Количество на модель: 1

RB08.101

1

27

Номер детали на чертеже:

27

Пружина

Заводской номер: 12С114 Количество на модель: 1

12С114

1

28

Номер детали на чертеже:

28

Штырь

Заводской номер: RB08.102 Количество на модель: 1

RB08.102

1

29

Номер детали на чертеже:

29

Болт М8х12

Заводской номер: 01Е089 Количество на модель: 1

01Е089

1

30

Номер детали на чертеже:

30

Шайба 8

Заводской номер: 02С008 Количество на модель: 1

02С008

1

31

Номер детали на чертеже:

31

Пружинный штифт

Заводской номер: 03S530 Количество на модель: 2

03S530

2

32

Номер детали на чертеже:

32

Шпилька

Заводской номер: 41О001 Количество на модель: 1

41О001

1

33

Номер детали на чертеже:

33

Гайка М14

Заводской номер: 02В060 Количество на модель: 1

02В060

1

34

Номер детали на чертеже:

34

Гайка М14

Заводской номер: 02О035 Количество на модель:

02О035

35

Номер детали на чертеже:

35

Маховик

Заводской номер: 170150 Количество на модель: 1

170150

1
