Механизм нитеувязывающий RB12 2000. Каталог 2017г.

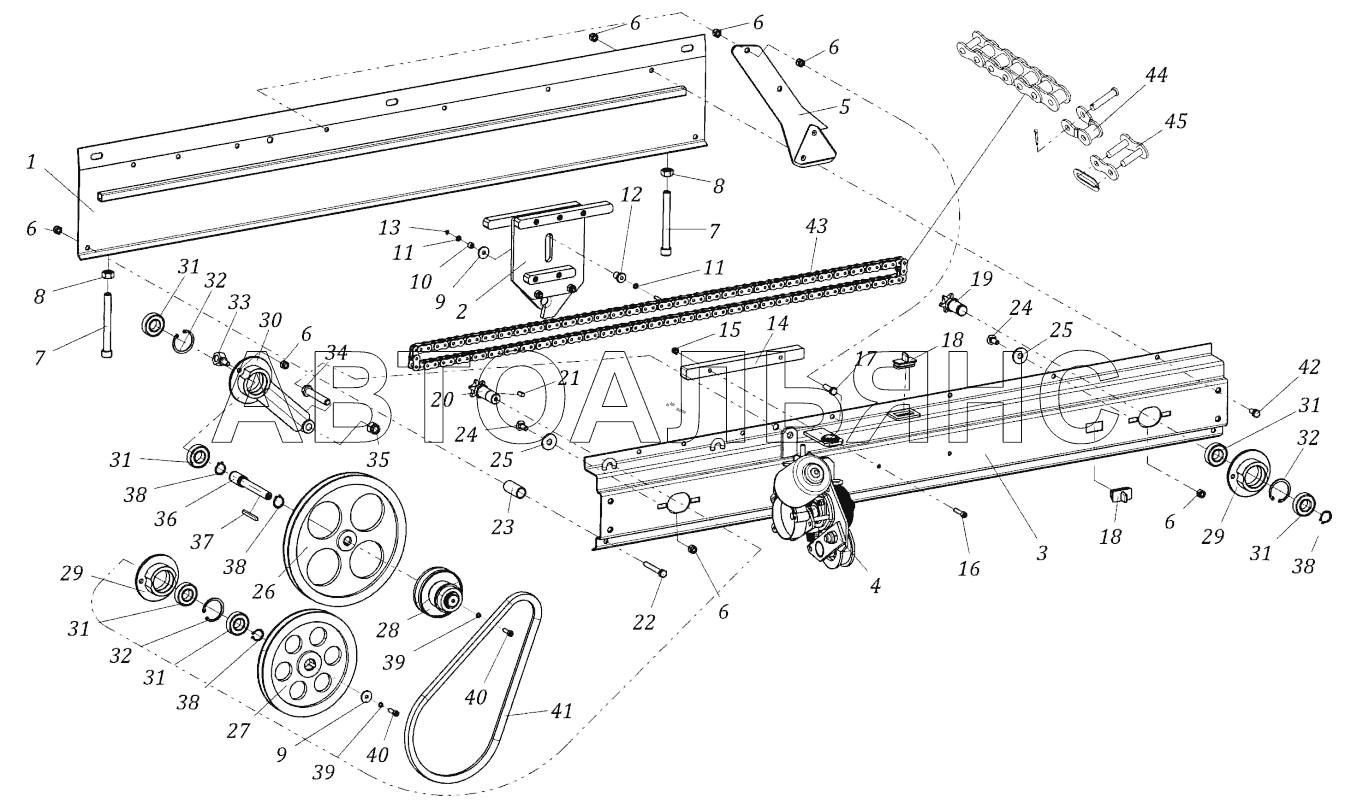

Установка нитеувязывающего механизма RB12 2000 Кулиса в сборе RB12 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка задняя обвязчика

Заводской номер: R22320 Количество на модель: 1

R22320

1

2

Номер детали на чертеже:

2

Кулиса

Заводской номер: 201098 Количество на модель: 1

201098

1

3

Номер детали на чертеже:

3

Крышка передняя обвязчика

Заводской номер: R22300 Количество на модель: 1

R22300

1

4

Номер детали на чертеже:

4

Механизм нитепротяжный

Заводской номер: Механизм нитепротяжный Количество на модель: 1

Механизм нитепротяжный

1

5

Номер детали на чертеже:

5

Нож в сборе

Заводской номер: R21108М Количество на модель: 1

R21108М

1

6

Номер детали на чертеже:

6

Гайка М8

Заводской номер: 02В025 Количество на модель: 15

02В025

15

7

Номер детали на чертеже:

7

Винт М12х110

Заводской номер: 01С085 Количество на модель: 2

01С085

2

8

Номер детали на чертеже:

8

Гайка М12

Заводской номер: 02О026 Количество на модель: 2

02О026

2

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 02R008 Количество на модель: 2

02R008

2

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 231054 Количество на модель: 1

231054

1

11

Номер детали на чертеже:

11

Шайба

Заводской номер: 02R001 Количество на модель: 2

02R001

2

12

Номер детали на чертеже:

12

Ролик

Заводской номер: 221045 Количество на модель: 1

221045

1

13

Номер детали на чертеже:

13

Кольцо стопорное O5

Заводской номер: 03Е005 Количество на модель: 1

03Е005

1

14

Номер детали на чертеже:

14

Направляющая центральная

Заводской номер: 170004 Количество на модель: 1

170004

1

15

Номер детали на чертеже:

15

Гайка М6

Заводской номер: 02В015 Количество на модель: 2

02В015

2

16

Номер детали на чертеже:

16

Винт М6х30

Заводской номер: 01С030 Количество на модель: 2

01С030

2

17

Номер детали на чертеже:

17

Болт М8х30

Заводской номер: 01Е113 Количество на модель: 1

01Е113

1

18

Номер детали на чертеже:

18

Заглушка

Заводской номер: 45S010 Количество на модель: 2

45S010

2

19

Номер детали на чертеже:

19

Венец ведомый

Заводской номер: 221051 Количество на модель: 1

221051

1

20

Номер детали на чертеже:

20

Венец ведущий

Заводской номер: 221050 Количество на модель: 1

221050

1

21

Номер детали на чертеже:

21

Шпонка 6х6х15

Заводской номер: 03С020 Количество на модель: 1

03С020

1

22

Номер детали на чертеже:

22

Болт М8х60

Заводской номер: 01Е124 Количество на модель: 2

01Е124

2

23

Номер детали на чертеже:

23

Втулка распорная

Заводской номер: 231051 Количество на модель: 2

231051

2

24

Номер детали на чертеже:

24

Болт

Заводской номер: 01Q020 Количество на модель: 4

01Q020

4

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 02R018 Количество на модель: 4

02R018

4

26

Номер детали на чертеже:

26

Шкив

Заводской номер: CL341 Количество на модель: 1

CL341

1

27

Номер детали на чертеже:

27

Шкив малый

Заводской номер: CL340 Количество на модель: 1

CL340

1

28

Номер детали на чертеже:

28

Вариатор

Заводской номер: 450001 Количество на модель: 1

450001

1

29

Номер детали на чертеже:

29

Опора подшипниковая

Заводской номер: 11S003 Количество на модель: 2

11S003

2

30

Номер детали на чертеже:

30

Опора регулятора

Заводской номер: R22360 Количество на модель: 1

R22360

1

31

Номер детали на чертеже:

31

Подшипник

Заводской номер: 05С010 Количество на модель: 6

05С010

6

32

Номер детали на чертеже:

32

Кольцо стопорное

Заводской номер: 03I042 Количество на модель: 3

03I042

3

33

Номер детали на чертеже:

33

Натяжитель вариатора

Заводской номер: R20014 Количество на модель: 1

R20014

1

34

Номер детали на чертеже:

34

Болт М12х70

Заводской номер: 01Е318 Количество на модель: 1

01Е318

1

35

Номер детали на чертеже:

35

Гайка М12

Заводской номер: 02В050 Количество на модель: 1

02В050

1

36

Номер детали на чертеже:

36

Ось

Заводской номер: 221041 Количество на модель: 1

221041

1

37

Номер детали на чертеже:

37

Шпонка 5х5х50

Заводской номер: 03С016 Количество на модель: 1

03С016

1

38

Номер детали на чертеже:

38

Стопорное кольцо

Заводской номер: 03Е020 Количество на модель: 4

03Е020

4

39

Номер детали на чертеже:

39

Шайба

Заводской номер: 02G006 Количество на модель: 2

02G006

2

40

Номер детали на чертеже:

40

Винт М6х20

Заводской номер: 01С024 Количество на модель: 2

01С024

2

41

Номер детали на чертеже:

41

Ремень приводной

Заводской номер: 450050 Количество на модель: 1

450050

1

42

Номер детали на чертеже:

42

Болт М8х16

Заводской номер: 01Е106 Количество на модель: 6

01Е106

6

43

Номер детали на чертеже:

43

Цепь

Заводской номер: 13D051 Количество на модель: 1

13D051

1

44

Номер детали на чертеже:

44

Звено переходное

Заводской номер: 13R008 Количество на модель: 1

13R008

1

45

Номер детали на чертеже:

45

Звено соединительное

Заводской номер: 13R007 Количество на модель: 1

13R007

1
