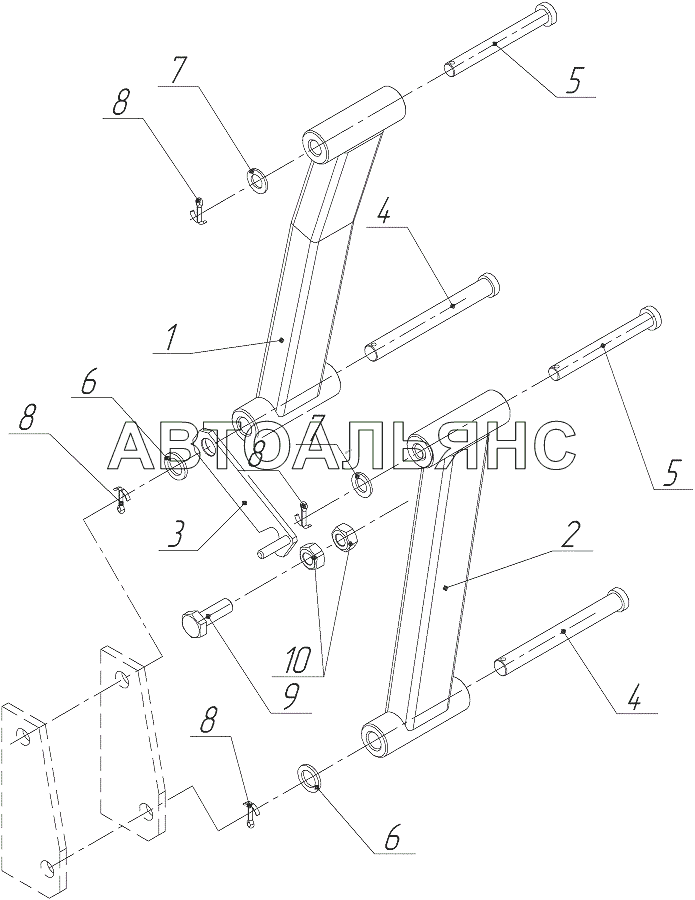

Механизм подъёма миксера ИЯПБ.22.04.00.0000 ОП-3000. Каталог 2016г.

Рама поддержки ИЯПБ.22.03.00.000 ОП-3000 Лестница ИЯПБ 22.05.00.000 ОП-3000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг верхний

Заводской номер: ИЯПБ.22.04.01.000 Количество на модель: 1
ИЯПБ.22.04.01.000
1
2

Номер детали на чертеже:

2

Рычаг нижний

Заводской номер: ИЯПБ.22.04.02.000 Количество на модель: 1
ИЯПБ.22.04.02.000
1
3

Номер детали на чертеже:

3

Крюк

Заводской номер: ИЯПБ.22.04.03.000 Количество на модель: 1
ИЯПБ.22.04.03.000
1
4

Номер детали на чертеже:

4

Палец

Заводской номер: ИЯПБ.25.04.00.001 Количество на модель: 2
ИЯПБ.25.04.00.001
2
5

Номер детали на чертеже:

5

Палец

Заводской номер: ИЯПБ.25.04.00.002 Количество на модель: 2
ИЯПБ.25.04.00.002
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: А12 Количество на модель: 2
А12
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: А10 Количество на модель: 2
А10
2
8

Номер детали на чертеже:

8

Шплинт

Заводской номер: 3,2 х 18 Количество на модель: 4
3,2 х 18
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: М10-6g х 30 Количество на модель: 1
М10-6g х 30
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М10-6Н Количество на модель: 2
М10-6Н
2
