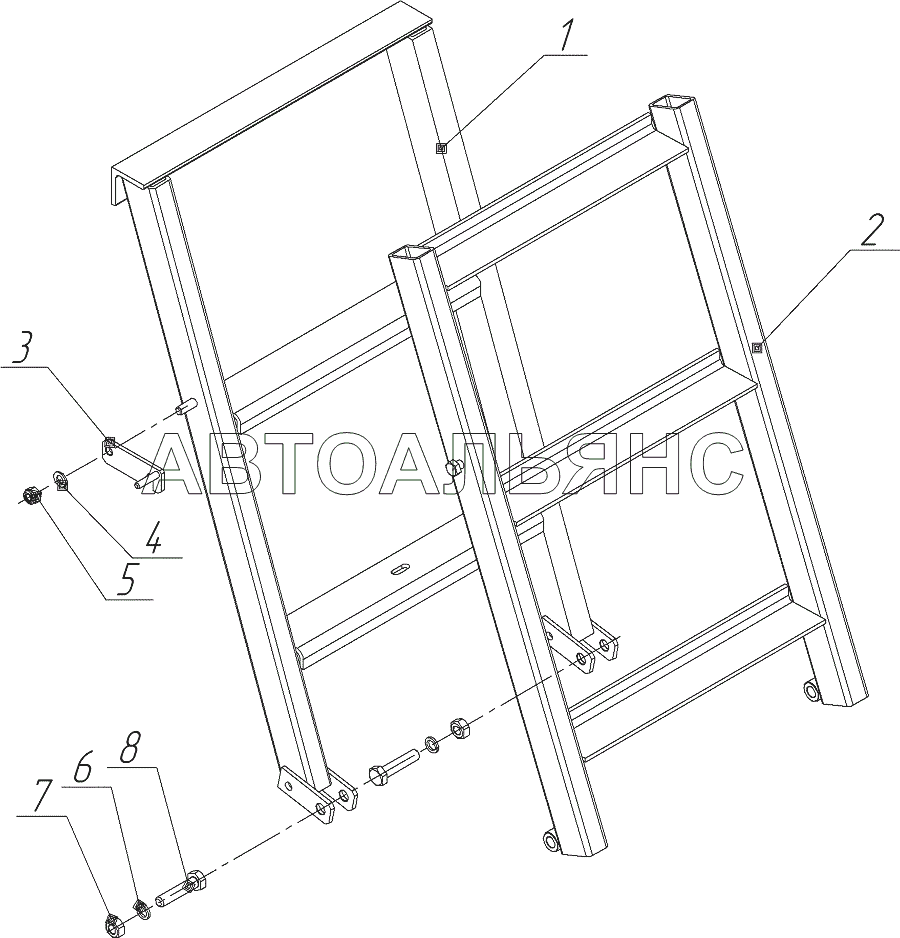

Лестница ИЯПБ 22.05.00.000 ОП-3000. Каталог 2016г.

Механизм подъёма миксера ИЯПБ.22.04.00.0000 ОП-3000 Комплект технологического оборудования ИЯПБ.22.14.00.000 ОП-3000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лестница верхняя

Заводской номер: ИЯПБ 22.04.01.00 Количество на модель: 1
ИЯПБ 22.04.01.00
1
2

Номер детали на чертеже:

2

Лестница нижняя

Заводской номер: ИЯПБ 22.04.02.000 Количество на модель: 1
ИЯПБ 22.04.02.000
1
3

Номер детали на чертеже:

3

Крюк в сборе

Заводской номер: ИЯПБ 22.04.03.000 Количество на модель: 1
ИЯПБ 22.04.03.000
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: A 8.37 Количество на модель: 1
A 8.37
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: М8 – 5 Количество на модель: 1
М8 – 5
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 10Н Количество на модель: 2
10Н
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М10 Количество на модель: 2
М10
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: М10х60 Количество на модель: 2
М10х60
2
