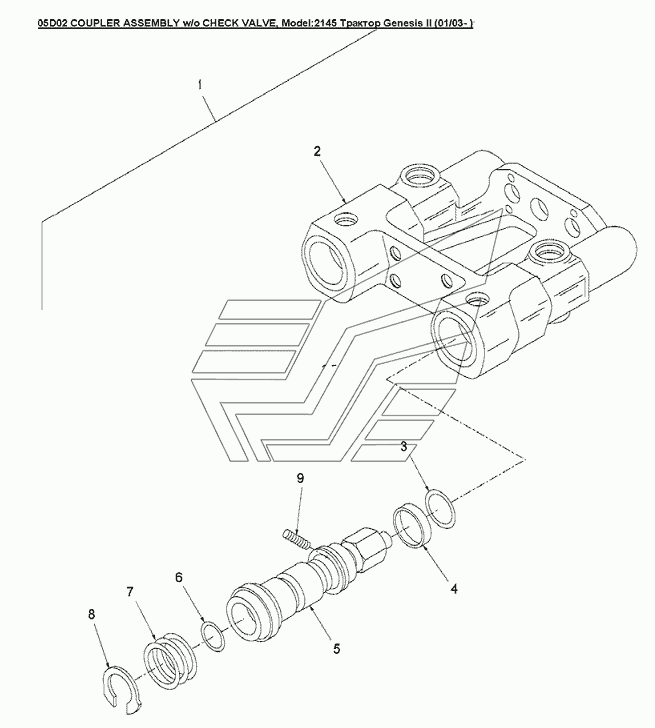

05D02 COUPLER ASSEMBLY w/o CHECK VALVE Versatile серии GENESIS. Каталог 2008г.

05D01 Блок разрывных муфт Versatile серии GENESIS 05D03 COUPLER ASSEMBLY c/w CHECK VALVE Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

5

6

7

8

9

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Муфта гидравлическая в сборе

Заводской номер: 86024975 Количество на модель: 1

86024975

1

2

Номер детали на чертеже:

2

Муфта гидравлическая

Заводской номер: 86024976 Количество на модель: 1

86024976

1

3

Номер детали на чертеже:

3

Уплотнительное кольцо 70 Duro, Id-1.301in Thk-0.0

Заводской номер: 86013217 Количество на модель: 4

86013217

4

3

Номер детали на чертеже:

3

Уплотнение гидромуфты резиновое

Заводской номер: 86032145 Количество на модель: 4

86032145

4

4

Номер детали на чертеже:

4

Уплотнение колодки тормозной

Заводской номер: 86013221 Количество на модель: 4

86013221

4

5

Номер детали на чертеже:

5

Кузов

Заводской номер: 86026209 Количество на модель: 2

86026209

2

6

Номер детали на чертеже:

6

Кольцо уплотнительное полиуретановое Duro-88, Id-0

Заводской номер: 86013815 Количество на модель: 2

86013815

2

7

Номер детали на чертеже:

7

Пружина длина1.27dm, наруж.диам.1.64dm

Заводской номер: 86013222 Количество на модель: 2

86013222

2

8

Номер детали на чертеже:

8

Кольцо стопорное внутреннее D=1.63in

Заводской номер: 86013223 Количество на модель: 2

86013223

2

9

Номер детали на чертеже:

9

Пружина стопорная

Заводской номер: 86013227 Количество на модель: 2

86013227

2
