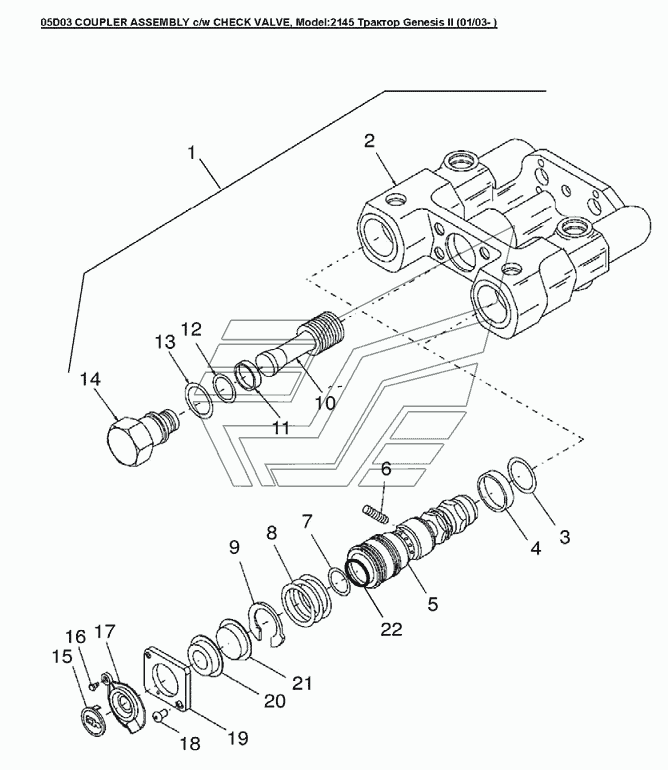

05D03 COUPLER ASSEMBLY c/w CHECK VALVE Versatile серии GENESIS. Каталог 2008г.

05D02 COUPLER ASSEMBLY w/o CHECK VALVE Versatile серии GENESIS 05E01 Клапан перепускной Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

3

4

5

7

8

8

9

10

11

12

13

13

14

15

15

15

15

16

17

18

19

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Муфта гидравлическая в сборе

Заводской номер: 86027947 Количество на модель: 1

86027947

1

1

Номер детали на чертеже:

1

Муфта гидравлическая в сборе

Заводской номер: 86027948 Количество на модель: 1

86027948

1

2

Номер детали на чертеже:

2

Муфта гидравлическая

Заводской номер: 86024973 Количество на модель: 1

86024973

1

2

Номер детали на чертеже:

2

Муфта гидравлическая

Заводской номер: 86024974 Количество на модель: 1

86024974

1

3

Номер детали на чертеже:

3

Уплотнительное кольцо 70 Duro, Id-1.301in Thk-0.0

Заводской номер: 86013217 Количество на модель: 4

86013217

4

3

Номер детали на чертеже:

3

Уплотнение гидромуфты резиновое

Заводской номер: 86032145 Количество на модель: 4

86032145

4

4

Номер детали на чертеже:

4

Уплотнение колодки тормозной

Заводской номер: 86013221 Количество на модель: 4

86013221

4

5

Номер детали на чертеже:

5

Кузов

Заводской номер: 86026209 Количество на модель: 2

86026209

2

7

Номер детали на чертеже:

7

Кольцо уплотнительное полиуретановое Duro-88, Id-0

Заводской номер: 86013815 Количество на модель: 2

86013815

2

8

Номер детали на чертеже:

8

Пружина длина1.27dm, наруж.диам.1.64dm

Заводской номер: 86013222 Количество на модель: 2

86013222

2

8

Номер детали на чертеже:

8

Пружина стопорная

Заводской номер: 86013227 Количество на модель: 2

86013227

2

9

Номер детали на чертеже:

9

Кольцо стопорное внутреннее D=1.63in

Заводской номер: 86013223 Количество на модель: 2

86013223

2

10

Номер детали на чертеже:

10

Клапан плунжера обратный

Заводской номер: 86013916 Количество на модель: 1

86013916

1

11

Номер детали на чертеже:

11

Кольцо уплотнительное -017, MAT:NBR, 70 DURO

Заводской номер: 122056 Количество на модель: 1

122056

1

12

Номер детали на чертеже:

12

Шайба резиновая

Заводской номер: 86013220 Количество на модель: 1

86013220

1

13

Номер детали на чертеже:

13

Кольцо уплотнительное вн. O 1.048xтолщина 0.116

Заводской номер: 9626929 Количество на модель: 1

9626929

1

13

Номер детали на чертеже:

13

Уплотнительное кольцо

Заводской номер: 89626929 Количество на модель: 1

89626929

1

14

Номер детали на чертеже:

14

Диагностическая пробка проверки клапана

Заводской номер: 86027949 Количество на модель: 1

86027949

1

15

Номер детали на чертеже:

15

Пробка, пластмасса

Заводской номер: 86026206 Количество на модель: 1

86026206

1

15

Номер детали на чертеже:

15

Пробка, пластмасса

Заводской номер: 86026207 Количество на модель: 1

86026207

1

15

Номер детали на чертеже:

15

Пробка, пластмасса

Заводской номер: 86026210 Количество на модель: 1

86026210

1

15

Номер детали на чертеже:

15

Пробка, пластмасса

Заводской номер: 86026211 Количество на модель: 1

86026211

1

16

Номер детали на чертеже:

16

Винт

Заводской номер: 86024470 Количество на модель: 2

86024470

2

17

Номер детали на чертеже:

17

Пыльник

Заводской номер: 86024484 Количество на модель: 2

86024484

2

18

Номер детали на чертеже:

18

Болт

Заводской номер: 86024471 Количество на модель: 2

86024471

2

19

Номер детали на чертеже:

19

Фиксатор правый

Заводской номер: 86024911 Количество на модель: 1

86024911

1

19

Номер детали на чертеже:

19

Фиксатор левый

Заводской номер: 86024912 Количество на модель: 1

86024912

1

20

Номер детали на чертеже:

20

Пыльник

Заводской номер: 86024483 Количество на модель: 2

86024483

2

21

Номер детали на чертеже:

21

Упор уплотнения

Заводской номер: 86024482 Количество на модель: 2

86024482

2

22

Номер детали на чертеже:

22

Шайба дублирующая полистирол

Заводской номер: 86035519 Количество на модель: 2

86035519

2
