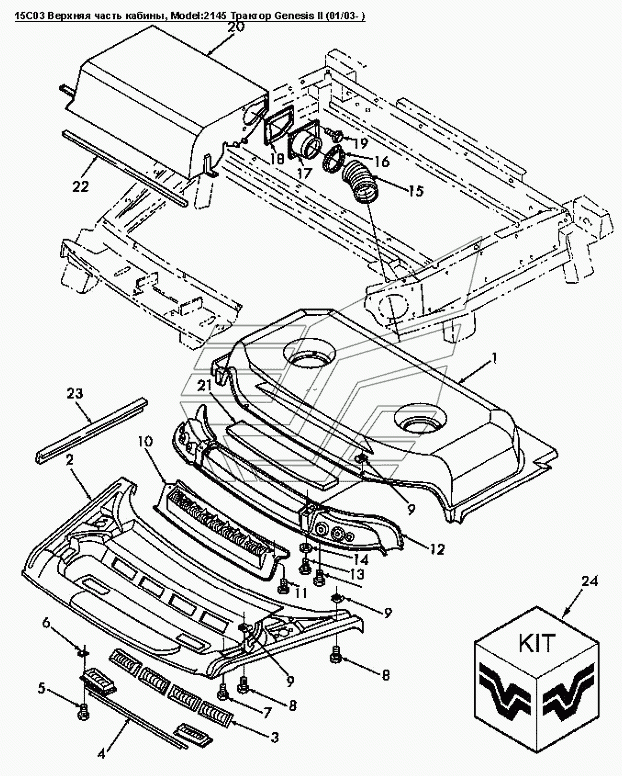

15C03 Верхняя часть кабины Versatile серии GENESIS. Каталог 2008г.

15C02 Детали внутренней отделки кабины Versatile серии GENESIS 15C04 Передняя панель Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя часть крыши кабины

Заводской номер: 9823784 Количество на модель: 1
9823784
1
2

Номер детали на чертеже:

2

Передняя часть крыши кабины

Заводской номер: 9824595 Количество на модель: 1
9824595
1
3

Номер детали на чертеже:

3

Вентиляционная решетка

Заводской номер: 9823786 Количество на модель: 6
9823786
6
4

Номер детали на чертеже:

4

Решетка обдува лобового стекла

Заводской номер: 86503046 Количество на модель: 1
86503046
1
5

Номер детали на чертеже:

5

Болт М6х5/8dm

Заводской номер: 281076 Количество на модель: 12
281076
12
6

Номер детали на чертеже:

6

Гайка №6/18

Заводской номер: 86508353 Количество на модель: 12
86508353
12
7

Номер детали на чертеже:

7

Болт M6x30, Cl-4.8 Pl

Заводской номер: 86503049 Количество на модель: 4
86503049
4
8

Номер детали на чертеже:

8

Болт с крестообразной головкой M6x20

Заводской номер: 86502680 Количество на модель: 4
86502680
4
9

Номер детали на чертеже:

9

Гайка M6х1

Заводской номер: 86014250 Количество на модель: 8
86014250
8
10

Номер детали на чертеже:

10

Решетка

Заводской номер: 86500294 Количество на модель: 1
86500294
1
11

Номер детали на чертеже:

11

Топливный цилиндр

Заводской номер: PL Количество на модель: 2
PL
2
12

Номер детали на чертеже:

12

Панель верхней части кабины

Заводской номер: 86500293 Количество на модель: 1
86500293
1
13

Номер детали на чертеже:

13

Болт шестигранный FLG M 8x25 8.8PL

Заводской номер: 9671714 Количество на модель: 2
9671714
2
15

Номер детали на чертеже:

15

Рукав 4.0dmх150мм

Заводской номер: 86500367 Количество на модель: 1
86500367
1
16

Номер детали на чертеже:

16

Хомут 87-112мм

Заводской номер: 82012732 Количество на модель: 2
82012732
2
17

Номер детали на чертеже:

17

Канал впускной

Заводской номер: 86500365 Количество на модель: 1
86500365
1
18

Номер детали на чертеже:

18

Уплотнение

Заводской номер: 86500366 Количество на модель: 1
86500366
1
19

Номер детали на чертеже:

19

Болт M6x16 Cl-8.8 Pl

Заводской номер: 9804255 Количество на модель: 4
9804255
4
20

Номер детали на чертеже:

20

Главный тормозной цилиндр

Заводской номер: UNKNOWN Количество на модель: 1
UNKNOWN
1
21

Номер детали на чертеже:

21

Фильтр рециркулирующий

Заводской номер: 86503047 Количество на модель: 1
86503047
1
22

Номер детали на чертеже:

22

Уплотнение испарителя

Заводской номер: 86512398 Количество на модель: 1
86512398
1
23

Номер детали на чертеже:

23

Уплотнение, ширина 20мм длина 686мм

Заводской номер: 86512029 Количество на модель: 1
86512029
1
24

Номер детали на чертеже:

24

Уплотнение

Заводской номер: 86021671 Количество на модель: 1
86021671
1
