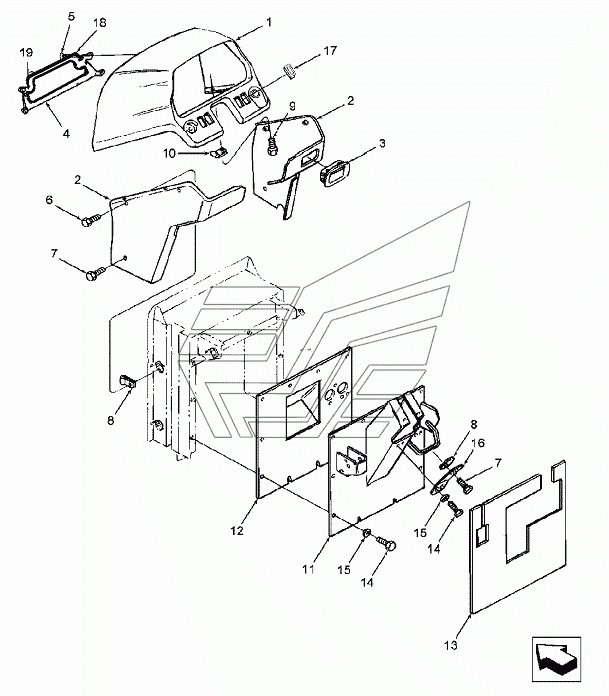

15C04 Передняя панель Versatile серии GENESIS. Каталог 2008г.

15C03 Верхняя часть кабины Versatile серии GENESIS 15C05 Коврики и звукоизоляция Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка панели управления передняя

Заводской номер: 86500308 Количество на модель: 1
86500308
1
2

Номер детали на чертеже:

2

Накладка левая приборной панели

Заводской номер: 86500309 Количество на модель: 1
86500309
1
2

Номер детали на чертеже:

2

Накладка правая приборной панели

Заводской номер: 86500310 Количество на модель: 1
86500310
1
3

Номер детали на чертеже:

3

Пепельница Genesis & L4wd

Заводской номер: 9824826 Количество на модель: 1
9824826
1
4

Номер детали на чертеже:

4

Кронштейн приборной панели

Заводской номер: 86508072 Количество на модель: 1
86508072
1
5

Номер детали на чертеже:

5

Болт M6x12 Cl-10.9 Pl

Заводской номер: 86508616 Количество на модель: 4
86508616
4
6

Номер детали на чертеже:

6

Болт M6x30, Cl-4.8 Pl

Заводской номер: 86503049 Количество на модель: 4
86503049
4
7

Номер детали на чертеже:

7

Болт с крестообразной головкой M6x20

Заводской номер: 86502680 Количество на модель: 4
86502680
4
8

Номер детали на чертеже:

8

Гайка U М6х1.0

Заводской номер: 9844267 Количество на модель: 8
9844267
8
9

Номер детали на чертеже:

9

Болт CL8.8, M8 x 1.25 x 35

Заводской номер: 412479 Количество на модель: 4
412479
4
10

Номер детали на чертеже:

10

Гайка M8х1.25

Заводской номер: 86508354 Количество на модель: 4
86508354
4
11

Номер детали на чертеже:

11

Крепление передней вертикальной панели

Заводской номер: 86507845 Количество на модель: 1
86507845
1
12

Номер детали на чертеже:

12

Экран передней панели Genesis

Заводской номер: 9861308 Количество на модель: 1
9861308
1
13

Номер детали на чертеже:

13

Подкладка, толщина 16мм

Заводской номер: 9861318 Количество на модель: 1
9861318
1
14

Номер детали на чертеже:

14

Болт M8x16

Заводской номер: 412555 Количество на модель: 12
412555
12
15

Номер детали на чертеже:

15

Шайба 8.62X16.00X1.60 PL

Заводской номер: 86511315 Количество на модель: 12
86511315
12
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: 86507847 Количество на модель: 1
86507847
1
17

Номер детали на чертеже:

17

Заглушка

Заводской номер: 5151033 Количество на модель: AR
5151033
AR
18

Номер детали на чертеже:

18

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 4
9824259
4
19

Номер детали на чертеже:

19

Гайка M4х0.7

Заводской номер: 9628100 Количество на модель: 2
9628100
2
