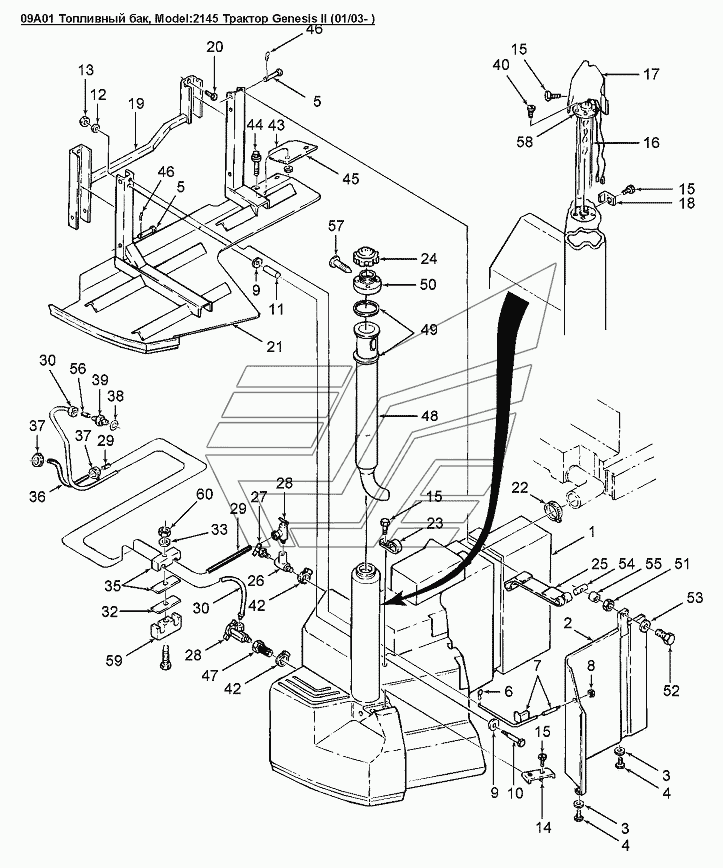

09A01 Топливный бак Versatile серии GENESIS. Каталог 2008г.

04D01 Система охлаждения тормозов Versatile серии GENESIS 09A02 Верхний топливный бак Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гайка M6х1.0 Cl-8

Заводской номер: 9706755 Количество на модель: 2
9706755
2

Номер детали на чертеже:

Болт M6x12 Cl-8.8

Заводской номер: 86500925 Количество на модель: 5
86500925
5

Номер детали на чертеже:

Пластина

Заводской номер: 86501513 Количество на модель: 1
86501513
1

Номер детали на чертеже:

Хомут 1/2dm-1.375dm

Заводской номер: 9706921 Количество на модель: 2
9706921
2

Номер детали на чертеже:

БолтМ10х1

Заводской номер: 87826 Количество на модель: 5
87826
5

Номер детали на чертеже:

Фитинг 1/2-20UNF / 5/8-24UNEF

Заводской номер: 9845219 Количество на модель: 1
9845219
1

Номер детали на чертеже:

Кольцо уплотнительное 0.414 IDX0.072 THK BUNA

Заводской номер: 129270 Количество на модель: 1
129270
1

Номер детали на чертеже:

Хомут

Заводской номер: 82012717 Количество на модель: 2
82012717
2

Номер детали на чертеже:

Трубопровод диам.3/8dm

Заводской номер: 86000437 Количество на модель: 1
86000437
1

Номер детали на чертеже:

Фиксатор

Заводской номер: 604896 Количество на модель: 1
604896
1

Номер детали на чертеже:

Шайба

Заводской номер: 9820463 Количество на модель: 1
9820463
1

Номер детали на чертеже:

Фиксирующая пластина

Заводской номер: 613122 Количество на модель: 2
613122
2

Номер детали на чертеже:

Трубка, от бака до фильтра

Заводской номер: 86012171 Количество на модель: 1
86012171
1

Номер детали на чертеже:

Штифт 0.125 X 1.75

Заводской номер: 216698 Количество на модель: 2
216698
2

Номер детали на чертеже:

Фильтр топливного бака

Заводской номер: 86504557 Количество на модель: 1
86504557
1

Номер детали на чертеже:

Трубка топливного бака

Заводской номер: 86011899 Количество на модель: 1
86011899
1

Номер детали на чертеже:

Хомут

Заводской номер: 86643219 Количество на модель: 1
86643219
1

Номер детали на чертеже:

Уплотнение

Заводской номер: 86518439 Количество на модель: 1
86518439
1

Номер детали на чертеже:

Болт 8 x 75mm

Заводской номер: 86012711 Количество на модель: 1
86012711
1

Номер детали на чертеже:

Втулка

Заводской номер: 9846567 Количество на модель: 1
9846567
1

Номер детали на чертеже:

Втулка диам.13.7мм толщина 7.51мм

Заводской номер: 86503086 Количество на модель: 1
86503086
1

Номер детали на чертеже:

Палец

Заводской номер: 86506058 Количество на модель: 1
86506058
1

Номер детали на чертеже:

Шайба M8 Pl, 8.40x21.00х1.60, сталь

Заводской номер: 378243 Количество на модель: 1
378243
1

Номер детали на чертеже:

Болт M8x40 8.8 PL

Заводской номер: 120106 Количество на модель: 1
120106
1

Номер детали на чертеже:

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 1
9706690
1

Номер детали на чертеже:

Переходник заправки бака топливом

Заводской номер: 86517773 Количество на модель: 1
86517773
1

Номер детали на чертеже:

Уплотнение внут. O64,3 х внеш. O81,8 х 3,0W

Заводской номер: 86504798 Количество на модель: 2
86504798
2

Номер детали на чертеже:

Трубопровод топливный дренажный

Заводской номер: 9823041 Количество на модель: 1
9823041
1

Номер детали на чертеже:

Стяжная гайка 3/8dm

Заводской номер: 86034039 Количество на модель: 2
86034039
2

Номер детали на чертеже:

Гайка M12х1.75

Заводской номер: 337475 Количество на модель: 1
337475
1

Номер детали на чертеже:

Шайба стопорная M12 PL

Заводской номер: 140046 Количество на модель: 1
140046
1

Номер детали на чертеже:

Штифт

Заводской номер: 86501243 Количество на модель: 1
86501243
1

Номер детали на чертеже:

Болт M12x120 8.8PL

Заводской номер: 309308 Количество на модель: 1
309308
1

Номер детали на чертеже:

Шайба плоская диам.внут.17/32dm, наруж.2.00dm, толщина 3/16dm сталь

Заводской номер: 29684 Количество на модель: 2
29684
2

Номер детали на чертеже:

Контргайка 1/2dm-13

Заводской номер: 88871 Количество на модель: 1
88871
1

Номер детали на чертеже:

Тяга

Заводской номер: 9844998 Количество на модель: 1
9844998
1

Номер детали на чертеже:

Скрепка 0.120х1.25

Заводской номер: 87395 Количество на модель: 1
87395
1

Номер детали на чертеже:

Палец 15.9x90.4мм

Заводской номер: 271670 Количество на модель: 3
271670
3

Номер детали на чертеже:

Болт M10x1.5x20 Cl 8.8

Заводской номер: 43138 Количество на модель: 4
43138
4

Номер детали на чертеже:

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 2
140045
2

Номер детали на чертеже:

Упор боковой

Заводской номер: 86506056 Количество на модель: 1
86506056
1

Номер детали на чертеже:

Фиксатор

Заводской номер: 9844178 Количество на модель: 1
9844178
1

Номер детали на чертеже:

Датчик топливный 110 галлонов

Заводской номер: 9821561 Количество на модель: 1
9821561
1

Номер детали на чертеже:

Клапан рукава

Заводской номер: 86025173 Количество на модель: 1
86025173
1

Номер детали на чертеже:

Вентиль дренажный

Заводской номер: 81465471 Количество на модель: 1
81465471
1

Номер детали на чертеже:

Тройник 1/4MNPTx1/4FNPT

Заводской номер: 9860226 Количество на модель: 1
9860226
1

Номер детали на чертеже:

Задняя соединительная рейка

Заводской номер: 86506059 Количество на модель: 1
86506059
1

Номер детали на чертеже:

Крышка

Заводской номер: 9823040 Количество на модель: 1
9823040
1

Номер детали на чертеже:

Хомут 0.44

Заводской номер: 237980 Количество на модель: 1
237980
1

Номер детали на чертеже:

Хомут

Заводской номер: 82012731 Количество на модель: 1
82012731
1

Номер детали на чертеже:

Опора

Заводской номер: 86501126 Количество на модель: 1
86501126
1

Номер детали на чертеже:

Болт M12x1.75x25 8.8 Pl

Заводской номер: 300388 Количество на модель: 4
300388
4

Номер детали на чертеже:

Крепление

Заводской номер: 9844991 Количество на модель: 1
9844991
1

Номер детали на чертеже:

Хомут

Заводской номер: 86501172 Количество на модель: 2
86501172
2

Номер детали на чертеже:

Крышка

Заводской номер: 9841672 Количество на модель: 1
9841672
1

Номер детали на чертеже:

Бак топливный полиэтиленовый, Genesis

Заводской номер: 86504570 Количество на модель: 1
86504570
1
04D01 Система охлаждения тормозов Versatile серии GENESIS 09A02 Верхний топливный бак Versatile серии GENESIS
