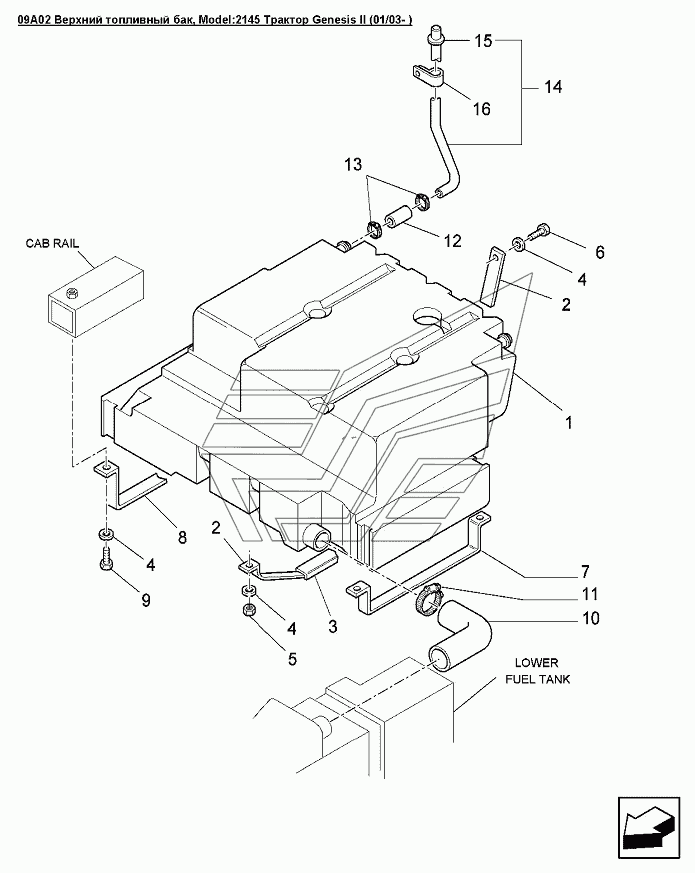

09A02 Верхний топливный бак Versatile серии GENESIS. Каталог 2008г.

09A01 Топливный бак Versatile серии GENESIS 09B04 Топливная система двигателя - Genesis II Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бак топливный задний

Заводской номер: 9823045 Количество на модель: 1
9823045
1
2

Номер детали на чертеже:

2

Лента крепления топливного бака 16ga, 31.8х1191мм, сталь

Заводской номер: 86506419 Количество на модель: 2
86506419
2
3

Номер детали на чертеже:

3

Упор бака

Заводской номер: 9841333 Количество на модель: 2
9841333
2
4

Номер детали на чертеже:

4

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 8
140045
8
5

Номер детали на чертеже:

5

Гайка M10 x 1.5

Заводской номер: 100016 Количество на модель: 2
100016
2
6

Номер детали на чертеже:

6

Болт M10x1.5x20 Cl 8.8

Заводской номер: 43138 Количество на модель: 2
43138
2
7

Номер детали на чертеже:

7

Планка топливного бака левая

Заводской номер: 9841226 Количество на модель: 1
9841226
1
8

Номер детали на чертеже:

8

Планка топливного бака правая

Заводской номер: 9842088 Количество на модель: 1
9842088
1
9

Номер детали на чертеже:

9

Болт M10x1.50x80 Cl-8.8 Pl

Заводской номер: 120073 Количество на модель: 4
120073
4
10

Номер детали на чертеже:

10

Патрубок диам.76.2мм SAE-30R6

Заводской номер: 9823050 Количество на модель: 1
9823050
1
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 82012731 Количество на модель: 1
82012731
1
12

Номер детали на чертеже:

12

Рукав 25.4x70 30R2

Заводской номер: 86501950 Количество на модель: 1
86501950
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: 82012723 Количество на модель: 2
82012723
2
14

Номер детали на чертеже:

14

Вентиляционный канал топливного бака

Заводской номер: 86017650 Количество на модель: 1
86017650
1
15

Номер детали на чертеже:

15

Уплотнение

Заводской номер: 516837 Количество на модель: 1
516837
1
16

Номер детали на чертеже:

16

Хомут 1.06

Заводской номер: 86000810 Количество на модель: 1
86000810
1
