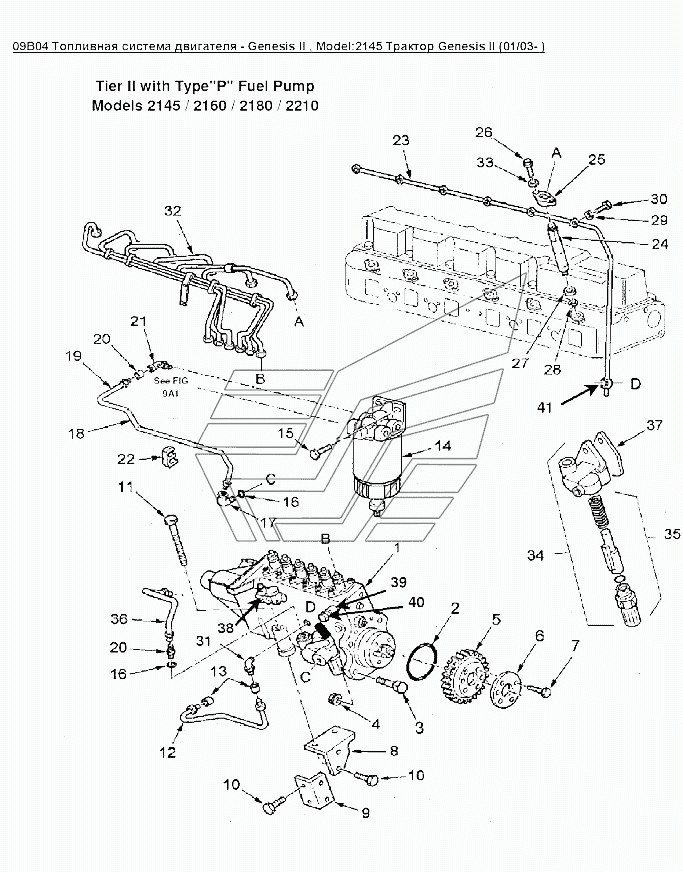

09B04 Топливная система двигателя - Genesis II Versatile серии GENESIS. Каталог 2008г.

09A02 Верхний топливный бак Versatile серии GENESIS 09C02 Привода дросселя электронный Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Насос впрыска топлива

Заводской номер: 87802630 Количество на модель: 1
87802630
1
2

Номер детали на чертеже:

2

Уплотнительное кольцо, внут.диам.0.720dm толщина 0.118dm

Заводской номер: 81864240 Количество на модель: 1
81864240
1
3

Номер детали на чертеже:

3

Болт 3/8-16X1.5dm

Заводской номер: 81876724 Количество на модель: 4
81876724
4
4

Номер детали на чертеже:

4

Контргайка 3/8dm-16

Заводской номер: 81876857 Количество на модель: 4
81876857
4
5

Номер детали на чертеже:

5

Шестерня привода ТНВД

Заводской номер: 87802686 Количество на модель: 1
87802686
1
6

Номер детали на чертеже:

6

Фланец

Заводской номер: 87802687 Количество на модель: 1
87802687
1
7

Номер детали на чертеже:

7

Болт 3/8-16х1.25

Заводской номер: 81876868 Количество на модель: 4
81876868
4
8

Номер детали на чертеже:

8

Кронштейн ТНВД

Заводской номер: 87802464 Количество на модель: 1
87802464
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 87802462 Количество на модель: 1
87802462
1
10

Номер детали на чертеже:

10

Болт 3/8dm-16x3/4dm

Заводской номер: 83925618 Количество на модель: 4
83925618
4
11

Номер детали на чертеже:

11

Болт 3/8dm-16x3-1/4dm

Заводской номер: 87840231 Количество на модель: 2
87840231
2
12

Номер детали на чертеже:

12

Трубка системы смазки ТНВД

Заводской номер: 81879187 Количество на модель: 1
81879187
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: 83994893 Количество на модель: 2
83994893
2
14

Номер детали на чертеже:

14

Рычаг стояночного тормоза в сборе

Заводской номер: REF Количество на модель: 1
REF
1
15

Номер детали на чертеже:

15

Болт 3/8dmx1.00

Заводской номер: 83949104 Количество на модель: 2
83949104
2
16

Номер детали на чертеже:

16

Кольцо уплотнительное 0.414 IDX0.072 THK BUNA

Заводской номер: 129270 Количество на модель: 4
129270
4
17

Номер детали на чертеже:

17

Фитинг 90°, 5/16dm 1/2-20dm

Заводской номер: 83951858 Количество на модель: 2
83951858
2
18

Номер детали на чертеже:

18

Топливопровод, от фильтра до насоса

Заводской номер: 87800865 Количество на модель: 1
87800865
1
19

Номер детали на чертеже:

19

Прокладка магистрали топливной

Заводской номер: 83955185 Количество на модель: 2
83955185
2
20

Номер детали на чертеже:

20

Коннектор топливной магистрали

Заводской номер: 83947824 Количество на модель: 1
83947824
1
22

Номер детали на чертеже:

22

Фиксатор Genesis

Заводской номер: 81879204 Количество на модель: 2
81879204
2
23

Номер детали на чертеже:

23

Магистраль слива топлива

Заводской номер: 87802419 Количество на модель: 1
87802419
1
24

Номер детали на чертеже:

24

Форсунка, двигатель Tier II 169kw (501) 227hp Genisis

Заводской номер: 87802909 Количество на модель: 6
87802909
6
24

Номер детали на чертеже:

24

Инжектор топлива для двигателя 194/207 кВт

Заводской номер: 87802994 Количество на модель: 6
87802994
6
24

Номер детали на чертеже:

24

Инжектор топлива для двигателя 146 кВт

Заводской номер: 87802995 Количество на модель: 6
87802995
6
25

Номер детали на чертеже:

25

Кронштейн форсунки

Заводской номер: 83958141 Количество на модель: 6
83958141
6
26

Номер детали на чертеже:

26

Винт с шестигранной головкой 5/16in - 18 x 1 3/8in

Заводской номер: 87840522 Количество на модель: 12
87840522
12
27

Номер детали на чертеже:

27

Уплотнение, форсунки

Заводской номер: 81876874 Количество на модель: 6
81876874
6
28

Номер детали на чертеже:

28

Шайба впрыска топлива

Заводской номер: 81873921 Количество на модель: 6
81873921
6
29

Номер детали на чертеже:

29

Шайба медная 6мм

Заводской номер: 87802602 Количество на модель: 6
87802602
6
29

Номер детали на чертеже:

29

Шайба медная уплотнительная

Заводской номер: 87803665 Количество на модель: 6
87803665
6
30

Номер детали на чертеже:

30

Болт

Заводской номер: 87800617 Количество на модель: 6
87800617
6
31

Номер детали на чертеже:

31

Фитинг

Заводской номер: 81876886 Количество на модель: 1
81876886
1
32

Номер детали на чертеже:

32

Трубка топливная с 2 фиксаторами в сборе, диам. 2м

Заводской номер: 87803813 Количество на модель: 1
87803813
1
32

Номер детали на чертеже:

32

Труба и зажим

Заводской номер: 87803662 Количество на модель: 1
87803662
1
33

Номер детали на чертеже:

33

Шайба 0.31PL

Заводской номер: 80681 Количество на модель: 12
80681
12
34

Номер детали на чертеже:

34

Насос подачи топлива

Заводской номер: 86034160 Количество на модель: 1
86034160
1
35

Номер детали на чертеже:

35

Фильтр

Заводской номер: 87791069 Количество на модель: 1
87791069
1
36

Номер детали на чертеже:

36

Труба топливного насоса

Заводской номер: 87801964 Количество на модель: 1
87801964
1
37

Номер детали на чертеже:

37

Сальник насоса подачи топлива

Заводской номер: 87790581 Количество на модель: 1
87790581
1
38

Номер детали на чертеже:

38

Уплотнительное кольцо внут.диам.10.82 толщина 1.78

Заводской номер: 14453081 Количество на модель: 1
14453081
1
39

Номер детали на чертеже:

39

Сливной клапан ТНВД, Genesis

Заводской номер: 86032215 Количество на модель: 1
86032215
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 86034725 Количество на модель: 1
86034725
1
41

Номер детали на чертеже:

41

Шайба медная уплотнительная

Заводской номер: 87801444 Количество на модель: 2
87801444
2
