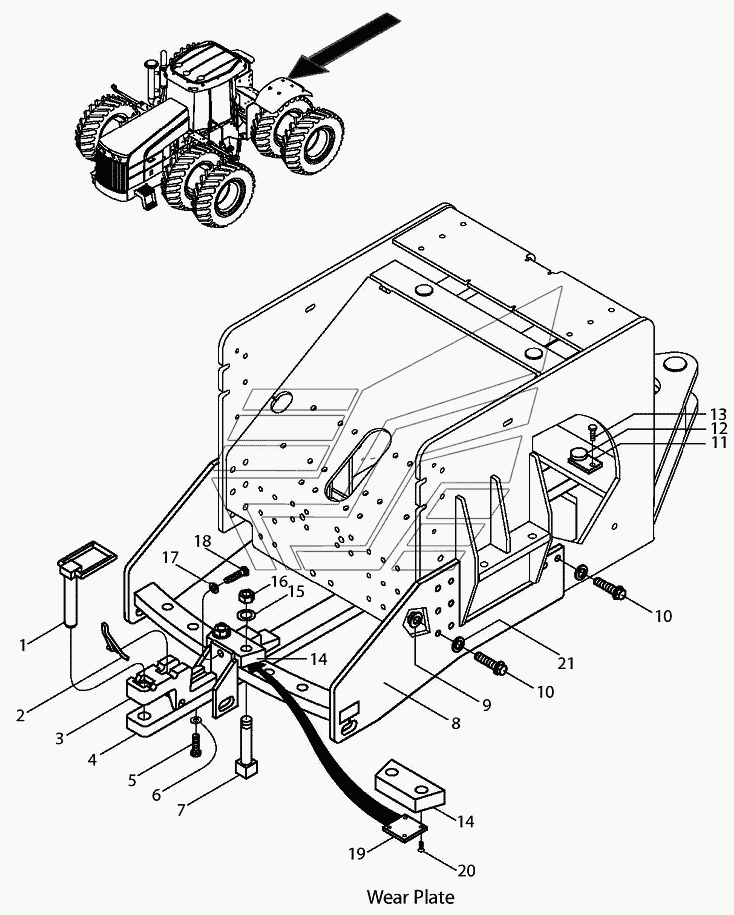

9ATT03 Подвижное сцепное устройство и каркас в сборе Versatile серии HHT. Каталог 2008г.

9ATT02 Грузы передние - HHP L4WD Versatile серии HHT 9ATT03a Комплект усиления сцепного устройства Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Палец запорный o 2,0dm

Заводской номер: 86030498 Количество на модель: 1
86030498
1
1

Номер детали на чертеже:

1

Прицепной механизм, набор №933

Заводской номер: 86034793 Количество на модель: 1
86034793
1
2

Номер детали на чертеже:

2

Защелка пальца

Заводской номер: 86030497 Количество на модель: 1
86030497
1
2

Номер детали на чертеже:

2

Болт 0.75x7.00 Gr-8 Pl

Заводской номер: 9846394 Количество на модель: 6
9846394
6
3

Номер детали на чертеже:

3

Вилка, замыкаемая болтом

Заводской номер: 86030496 Количество на модель: 1
86030496
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 86033039 Количество на модель: 6
86033039
6
4

Номер детали на чертеже:

4

Брус сцепной 2.0х5.0dm HHP-L4wd

Заводской номер: 86030637 Количество на модель: 1
86030637
1
4

Номер детали на чертеже:

4

Балка усилительная

Заводской номер: 86034692 Количество на модель: 1
86034692
1
5

Номер детали на чертеже:

5

Гайка шестигранная FLG 0.75 10 GR8 PL

Заводской номер: 86534279 Количество на модель: 6
86534279
6
5

Номер детали на чертеже:

5

Болт шестигранный M20x100 10.9PL

Заводской номер: 9843612 Количество на модель: 4
9843612
4
6

Номер детали на чертеже:

6

Шайба M20 Pl, сталь

Заводской номер: 140021 Количество на модель: 4
140021
4
7

Номер детали на чертеже:

7

Болт, длина 240

Заводской номер: 86034095 Количество на модель: 2
86034095
2
8

Номер детали на чертеже:

8

Корпус HHP

Заводской номер: 86031042 Количество на модель: 1
86031042
1
9

Номер детали на чертеже:

9

Гайка Gr-8 Pl 1 - 8 Unc

Заводской номер: 86511609 Количество на модель: 16
86511609
16
10

Номер детали на чертеже:

10

Болт шестигранный 1.00NCx4.00GR8 PL

Заводской номер: 86508736 Количество на модель: 16
86508736
16
11

Номер детали на чертеже:

11

Фиксатор пальца сцепного устройства

Заводской номер: 86029297 Количество на модель: 1
86029297
1
12

Номер детали на чертеже:

12

Палец 2.0dmх160.5мм

Заводской номер: 86031066 Количество на модель: 1
86031066
1
13

Номер детали на чертеже:

13

Болт шестигранный USR M10x20 PL

Заводской номер: 274249 Количество на модель: 1
274249
1
14

Номер детали на чертеже:

14

Блок L4WD

Заводской номер: 86031044 Количество на модель: 1
86031044
1
15

Номер детали на чертеже:

15

Шайба плоская 1.25dm, сталь

Заводской номер: 87370 Количество на модель: 2
87370
2
16

Номер детали на чертеже:

16

Гайка шестигранная 1.25 G8P

Заводской номер: 86032609 Количество на модель: 2
86032609
2
17

Номер детали на чертеже:

17

Шайба диам.внутр.33.50 наруж.60.00 толщина 4.00мм, сталь

Заводской номер: 86031464 Количество на модель: 1
86031464
1
18

Номер детали на чертеже:

18

Болт Gr-8 1.25-7Unc-2Bx9.0dm

Заводской номер: 86031556 Количество на модель: 1
86031556
1
19

Номер детали на чертеже:

19

Прокладка сцепного устройства

Заводской номер: 86011844 Количество на модель: 1
86011844
1
20

Номер детали на чертеже:

20

Крепежный винт M6x16 PL

Заводской номер: 300580 Количество на модель: 4
300580
4
21

Номер детали на чертеже:

21

Шайба плоская герметизирующая

Заводской номер: 87367 Количество на модель: 16
87367
16
