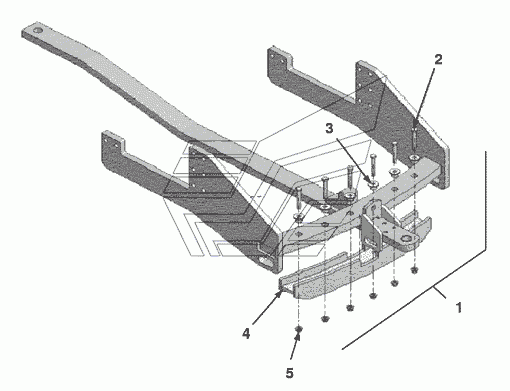

9ATT03a Комплект усиления сцепного устройства Versatile серии HHT. Каталог 2008г.

9ATT03 Подвижное сцепное устройство и каркас в сборе Versatile серии HHT 9ATW01 Конфигурации колес Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прицепной механизм, набор №933

Заводской номер: 86034793 Количество на модель: 1
86034793
1
2

Номер детали на чертеже:

2

Болт 0.75x7.00 Gr-8 Pl

Заводской номер: 9846394 Количество на модель: 6
9846394
6
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 86033039 Количество на модель: 6
86033039
6
4

Номер детали на чертеже:

4

Балка усилительная

Заводской номер: 86034692 Количество на модель: 1
86034692
1
5

Номер детали на чертеже:

5

Гайка шестигранная FLG 0.75 10 GR8 PL

Заводской номер: 86534279 Количество на модель: 6
86534279
6
