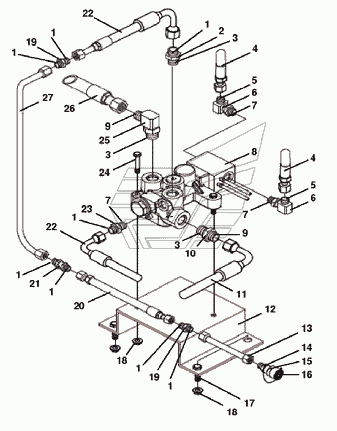

7TBV01 Клапан и соединительные трубки тормозной системы прицепа Versatile серии HHT. Каталог 2008г.

7BRK01 Тормозной диск в сборе Versatile серии HHT 7BRK04 Педаль тормоза с тягой клапана в сборе Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 8

9993141

8

2

Номер детали на чертеже:

2

Штуцер 11/16orfs 3/4orb

Заводской номер: 9626421 Количество на модель: 1

9626421

1

3

Номер детали на чертеже:

3

Кольцо уплотнительное 0.644 IDX0.087 THK BUNA

Заводской номер: 128825 Количество на модель: 3

128825

3

4

Номер детали на чертеже:

4

Рукав 3/8dmх1275мм 100r17

Заводской номер: 86035156 Количество на модель: 2

86035156

2

5

Номер детали на чертеже:

5

Кольцо уплотнительное 0.301 IDX0.070 THK 90DU

Заводской номер: 9825770 Количество на модель: 2

9825770

2

6

Номер детали на чертеже:

6

Фитинг 90, 9/16-18x9/16-18 Adj-Orfs

Заводской номер: 9840542 Количество на модель: 2

9840542

2

7

Номер детали на чертеже:

7

Кольцо уплотнительное 9/16 IDX11/16 THK NITRI

Заводской номер: 9617873 Количество на модель: 3

9617873

3

8

Номер детали на чертеже:

8

Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi

Заводской номер: 86035153 Количество на модель: 1

86035153

1

9

Номер детали на чертеже:

9

Кольцо уплотнительное 0.489 IDX0.070 THK BUNA

Заводской номер: 9992298 Количество на модель: 2

9992298

2

10

Номер детали на чертеже:

10

Штуцер 1-3/6orfsx3/4orb

Заводской номер: 9992305 Количество на модель: 1

9992305

1

11

Номер детали на чертеже:

11

Рукав 1/2dmх525мм 100r17

Заводской номер: 86034411 Количество на модель: 1

86034411

1

12

Номер детали на чертеже:

12

Кронштейн гидрораспределителя

Заводской номер: 86033158 Количество на модель: 1

86033158

1

13

Номер детали на чертеже:

13

Переходник M16x6 Orfs

Заводской номер: 86035152 Количество на модель: 1

86035152

1

14

Номер детали на чертеже:

14

Муфта гидравлическая

Заводской номер: 9823733 Количество на модель: 1

9823733

1

15

Номер детали на чертеже:

15

Стопорное кольцо диам.1.75dm

Заводской номер: 11487 Количество на модель: 2

11487

2

16

Номер детали на чертеже:

16

Пробка 3/4dm, полиуретан

Заводской номер: 86010613 Количество на модель: 1

86010613

1

17

Номер детали на чертеже:

17

Болт M8х20 8.8Plt

Заводской номер: 120104 Количество на модель: 4

120104

4

18

Номер детали на чертеже:

18

Гайка M8 Cl-8 Pl

Заводской номер: 9804277 Количество на модель: 6

9804277

6

19

Номер детали на чертеже:

19

Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16

Заводской номер: 86035051 Количество на модель: 2

86035051

2

20

Номер детали на чертеже:

20

Рукав гидравлический в сборе 3/8x2300 100r17

Заводской номер: 86032822 Количество на модель: 1

86032822

1

21

Номер детали на чертеже:

21

Фитинг Hex-1.00in, 2x11/16orfs, Un-2A

Заводской номер: 86033058 Количество на модель: 1

86033058

1

22

Номер детали на чертеже:

22

Рукав 3/8dmх600мм 100r17

Заводской номер: 86035157 Количество на модель: 2

86035157

2

23

Номер детали на чертеже:

23

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 1

9993143

1

24

Номер детали на чертеже:

24

Болт M8x1.25x50 Cl-8.8

Заводской номер: 43130 Количество на модель: 2

43130

2

24

Номер детали на чертеже:

24

Фитинг 90, 3/4orbx13/16ofs

Заводской номер: 9992307 Количество на модель: 1

9992307

1

26

Номер детали на чертеже:

26

Рукав 1/2dmх450мм 100r17

Заводской номер: 86034410 Количество на модель: 1

86034410

1

27

Номер детали на чертеже:

27

Трубка гидравлическая заднихтормозов

Заводской номер: 86033942 Количество на модель: 1

86033942

1
