7BRK04 Педаль тормоза с тягой клапана в сборе Versatile серии HHT. Каталог 2008г.

7TBV01 Клапан и соединительные трубки тормозной системы прицепа Versatile серии HHT 7BRK03 Тормозной клапан с суппортом и аккумулятором в сборе Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

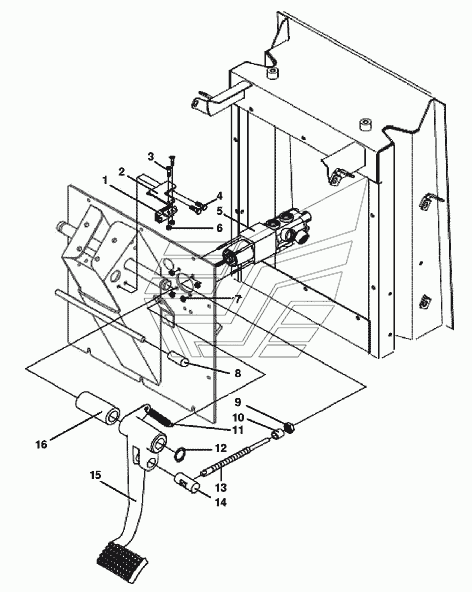

1

Номер детали на чертеже:

1

Шток выключателя

Заводской номер: 86512116 Количество на модель: 1

86512116

1

2

Номер детали на чертеже:

2

Кронштейн переключателя

Заводской номер: 86032143 Количество на модель: 1

86032143

1

3

Номер детали на чертеже:

3

Крепежный винт с плоскоконической головкой M4x16

Заводской номер: 86511042 Количество на модель: 2

86511042

2

4

Номер детали на чертеже:

4

Болт шестигранный FLG USR M 6x20 PL

Заводской номер: 86511442 Количество на модель: 2

86511442

2

5

Номер детали на чертеже:

5

Клапан

Заводской номер: 86032614 Количество на модель: 1

86032614

1

6

Номер детали на чертеже:

6

Контргайка с нейлоновой вставкой M4

Заводской номер: 86029828 Количество на модель: 2

86029828

2

7

Номер детали на чертеже:

7

Гайка шестигранная FLG USR M 6 PL

Заводской номер: 86511444 Количество на модель: 4

86511444

4

8

Номер детали на чертеже:

8

Фиксатор педали сцепления/тормоза

Заводской номер: 9703405 Количество на модель: 1

9703405

1

9

Номер детали на чертеже:

9

Гайка 0.50 Gr-5 Pl

Заводской номер: 280431 Количество на модель: 1

280431

1

10

Номер детали на чертеже:

10

Втулка наруж.диам. 17.53, длина 15.0мм

Заводской номер: 86032179 Количество на модель: 1

86032179

1

11

Номер детали на чертеже:

11

Пружина растяжения 31.7 внешн. диам., 125 длина

Заводской номер: 86024297 Количество на модель: 1

86024297

1

12

Номер детали на чертеже:

12

Стопорное кольцо диам.1.00dm

Заводской номер: 25121 Количество на модель: 1

25121

1

13

Номер детали на чертеже:

13

Тяга HHP-L4wd

Заводской номер: 86032138 Количество на модель: 1

86032138

1

14

Номер детали на чертеже:

14

Ось

Заводской номер: 86032177 Количество на модель: 1

86032177

1

15

Номер детали на чертеже:

15

Педаль тормоза HHP-L4wd

Заводской номер: 86032007 Количество на модель: 1

86032007

1

16

Номер детали на чертеже:

16

Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm

Заводской номер: 515308 Количество на модель: 2

515308

2
