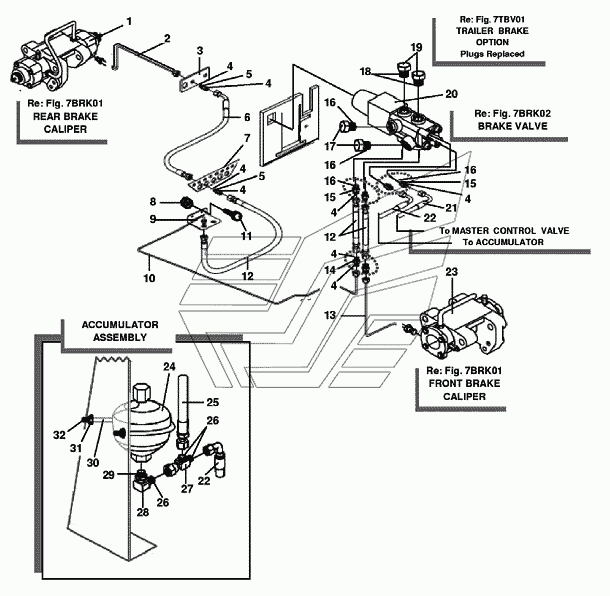

7BRK03 Тормозной клапан с суппортом и аккумулятором в сборе Versatile серии HHT. Каталог 2008г.

7BRK04 Педаль тормоза с тягой клапана в сборе Versatile серии HHT 7BRK02 Обслуживание тормозного клапана (Dual-S6) Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Суппорт тормоза, HHP-L4wd

Заводской номер: 86031986 Количество на модель: 1
86031986
1
2

Номер детали на чертеже:

2

Трубка, Сталь ZN-Рl, задняя тормозная магистраль

Заводской номер: 86034016 Количество на модель: 1
86034016
1
3

Номер детали на чертеже:

3

Кронштейн задний тормозной магистрали

Заводской номер: 86033796 Количество на модель: 1
86033796
1
4

Номер детали на чертеже:

4

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 12
9993141
12
5

Номер детали на чертеже:

5

Фитинг Hex-1.00in, 2x11/16orfs, Un-2A

Заводской номер: 86033058 Количество на модель: 2
86033058
2
6

Номер детали на чертеже:

6

Рукав гидравлический в сборе 3/8x1300 100r17

Заводской номер: 86032849 Количество на модель: 1
86032849
1
7

Номер детали на чертеже:

7

Кронштейн рукавов

Заводской номер: 86033044 Количество на модель: 1
86033044
1
8

Номер детали на чертеже:

8

Гайка M10 Usr Pl

Заводской номер: 43435 Количество на модель: 1
43435
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 86033405 Количество на модель: 1
86033405
1
10

Номер детали на чертеже:

10

Трубопровод тормозной системы

Заводской номер: 86034936 Количество на модель: 1
86034936
1
11

Номер детали на чертеже:

11

Болт шестигранный USR M10x20 PL

Заводской номер: 274249 Количество на модель: 1
274249
1
12

Номер детали на чертеже:

12

Рукав гидравлический в сборе 3/8x350mm 100R17

Заводской номер: 86033465 Количество на модель: 3
86033465
3
13

Номер детали на чертеже:

13

Трубка, Сталь ZN-Pl, передняя тормозная магистраль

Заводской номер: 86034022 Количество на модель: 1
86034022
1
14

Номер детали на чертеже:

14

Фитинг 11/16orfs 11/16orfs

Заводской номер: 86034135 Количество на модель: 2
86034135
2
15

Номер детали на чертеже:

15

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 4
9993143
4
16

Номер детали на чертеже:

16

Кольцо уплотнительное 9/16 IDX11/16 THK NITRI

Заводской номер: 9617873 Количество на модель: 4
9617873
4
17

Номер детали на чертеже:

17

Пробка 9/16 - 18

Заводской номер: 84882 Количество на модель: 2
84882
2
18

Номер детали на чертеже:

18

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 2
165202
2
19

Номер детали на чертеже:

19

Пробка 1/4 Orb 20-Unf

Заводской номер: V47921 Количество на модель: 2
V47921
2
20

Номер детали на чертеже:

20

Клапан

Заводской номер: 86032614 Количество на модель: 1
86032614
1
21

Номер детали на чертеже:

21

Рукав 3/8dmх1100мм 100r1

Заводской номер: 86033402 Количество на модель: 1
86033402
1
22

Номер детали на чертеже:

22

Рукав 3/8dmх875мм 100r17

Заводской номер: 86032827 Количество на модель: 1
86032827
1
23

Номер детали на чертеже:

23

Суппорт тормоза, HHP-L4wd

Заводской номер: 86031987 Количество на модель: 1
86031987
1
24

Номер детали на чертеже:

24

Накопитель, 43 CuIn 1000psi

Заводской номер: 86033866 Количество на модель: 1
86033866
1
25

Номер детали на чертеже:

25

Рукав 3/8dmх575мм 100r17

Заводской номер: 86032852 Количество на модель: 1
86032852
1
26

Номер детали на чертеже:

26

Кольцо уплотнительное 0.489 IDX0.070 THK BUNA

Заводской номер: 9992298 Количество на модель: 3
9992298
3
27

Номер детали на чертеже:

27

Тройник 13/16orfs 13/16orfs

Заводской номер: 86033269 Количество на модель: 1
86033269
1
28

Номер детали на чертеже:

28

Фитинг 90, 3/4orbx13/16ofs

Заводской номер: 9992307 Количество на модель: 1
9992307
1
29

Номер детали на чертеже:

29

Кольцо уплотнительное 0.644 IDX0.087 THK BUNA

Заводской номер: 128825 Количество на модель: 1
128825
1
30

Номер детали на чертеже:

30

U-образный болт М10 диам.122.0, 2x160/2x35 Pl Cl-8.8

Заводской номер: 86012151 Количество на модель: 1
86012151
1
31

Номер детали на чертеже:

31

Прокладка передняя

Заводской номер: 86012639 Количество на модель: 2
86012639
2
32

Номер детали на чертеже:

32

Контргайка M10x1.5

Заводской номер: 43395 Количество на модель: 2
43395
2
