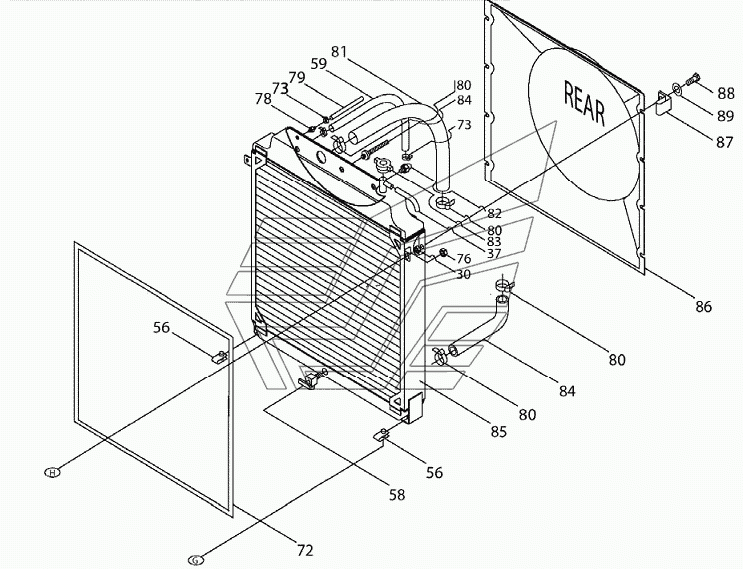

1CLG03 Радиатор с кожухом в сборе Versatile серии HHT. Каталог 2008г.

1CLG01 Радиаторная решетка с радиаторами в сборе Versatile серии HHT 1CLG02 Опорная рама радиатора в сборе Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
30

Номер детали на чертеже:

30

Гайка M12 Usr Pl

Заводской номер: 43436 Количество на модель: 1
43436
1
37

Номер детали на чертеже:

37

Рукав 5/16dmх1600мм 30r6

Заводской номер: 9672949 Количество на модель: 1
9672949
1
56

Номер детали на чертеже:

56

U гайка М12

Заводской номер: 86012069 Количество на модель: 2
86012069
2
58

Номер детали на чертеже:

58

Пробка дренажная, диам.внут.3/8dm 1/4nptf

Заводской номер: 9672304 Количество на модель: 1
9672304
1
59

Номер детали на чертеже:

59

Трубка 3/4dmx1320мм

Заводской номер: 86032913 Количество на модель: 1
86032913
1
72

Номер детали на чертеже:

72

Уплотнение радиатора, длина 4575мм, резина

Заводской номер: 86033378 Количество на модель: 1
86033378
1
73

Номер детали на чертеже:

73

Хомут 0.813-1.5dm

Заводской номер: 514920 Количество на модель: 2
514920
2
76

Номер детали на чертеже:

76

Гайка шестигранная M10x1.50 Cl-8.0

Заводской номер: 9804278 Количество на модель: 2
9804278
2
78

Номер детали на чертеже:

78

Шланговое соединение 3/16x1/8NPTF

Заводской номер: 86505942 Количество на модель: 1
86505942
1
79

Номер детали на чертеже:

79

Трубка 3/16dmx1000мм

Заводской номер: 86032914 Количество на модель: 1
86032914
1
80

Номер детали на чертеже:

80

Хомут с зажимом 3,25

Заводской номер: 86050197 Количество на модель: 4
86050197
4
81

Номер детали на чертеже:

81

Рукав - радиатор верхняя часть

Заводской номер: 86031231 Количество на модель: 1
86031231
1
81

Номер детали на чертеже:

81

Рукав - радиатор

Заводской номер: 86031232 Количество на модель: 1
86031232
1
82

Номер детали на чертеже:

82

Окошко смотровое

Заводской номер: 86024624 Количество на модель: 1
86024624
1
83

Номер детали на чертеже:

83

Крышка - радиатор 14 PSI

Заводской номер: 86024961 Количество на модель: 1
86024961
1
84

Номер детали на чертеже:

84

Датчик уровня охлаждающей жидкости

Заводской номер: 86031593 Количество на модель: 1
86031593
1
85

Номер детали на чертеже:

85

Радиатор 7-ми рядный, двигатель Qsx-15 535 Hp

Заводской номер: 86029837 Количество на модель: 1
86029837
1
85

Номер детали на чертеже:

85

Радиатор 5-рядный

Заводской номер: 86030746 Количество на модель: 1
86030746
1
86

Номер детали на чертеже:

86

Кожухвентилятора 38dm, стеклопластик

Заводской номер: 86032190 Количество на модель: 1
86032190
1
86

Номер детали на чертеже:

86

Кожухвентилятора 36dm, стеклопластик

Заводской номер: 86032189 Количество на модель: 1
86032189
1
86

Номер детали на чертеже:

86

Кожухвентилятора 33dm, стеклопластик

Заводской номер: 86032188 Количество на модель: 1
86032188
1
88

Номер детали на чертеже:

88

Болт шестигранный FLG HVY M10x1.5x20

Заводской номер: 86050286 Количество на модель: 8
86050286
8
89

Номер детали на чертеже:

89

Шайба 0.406X1.375X0.083 PL

Заводской номер: 86505938 Количество на модель: 8
86505938
8
