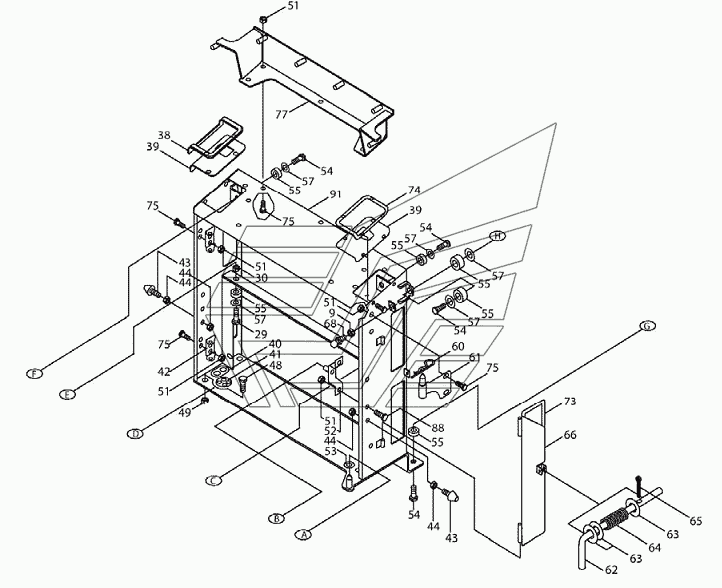

1CLG02 Опорная рама радиатора в сборе Versatile серии HHT. Каталог 2008г.

1CLG03 Радиатор с кожухом в сборе Versatile серии HHT 1DCL01 Механизм управления акселератором в сборе Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
9

Номер детали на чертеже:

9

Гайка шестигранная USR M 8 PL

Заводской номер: 86505868 Количество на модель: 2
86505868
2
29

Номер детали на чертеже:

29

Болт M12x50 Cl-8.8

Заводской номер: 9706702 Количество на модель: 2
9706702
2
30

Номер детали на чертеже:

30

Гайка M12 Usr Pl

Заводской номер: 43436 Количество на модель: 2
43436
2
38

Номер детали на чертеже:

38

Резиновый уплотнитель рамы, правый

Заводской номер: 86030328 Количество на модель: 1
86030328
1
39

Номер детали на чертеже:

39

Уплотнитель трубы

Заводской номер: 86032061 Количество на модель: 2
86032061
2
40

Номер детали на чертеже:

40

Уплотняющее кольцо маслоохладительной установки

Заводской номер: 86030322 Количество на модель: 2
86030322
2
41

Номер детали на чертеже:

41

Уплотнительное кольцо шланга охладителя

Заводской номер: 86029972 Количество на модель: 1
86029972
1
42

Номер детали на чертеже:

42

Кронштейн шарнира

Заводской номер: 86032156 Количество на модель: 2
86032156
2
43

Номер детали на чертеже:

43

Отбойник

Заводской номер: 9706873 Количество на модель: 2
9706873
2
44

Номер детали на чертеже:

44

Гайка FLG USR 0.313NF

Заводской номер: 86050274 Количество на модель: 4
86050274
4
48

Номер детали на чертеже:

48

Болт M16x2x50 Cl-8.8

Заводской номер: 9804272 Количество на модель: 4
9804272
4
49

Номер детали на чертеже:

49

Гайка шестигранная FLG M16 класс 10 PL

Заводской номер: 86512498 Количество на модель: 4
86512498
4
51

Номер детали на чертеже:

51

Гайка шестигранная M10x1.50 Cl-8.0

Заводской номер: 9804278 Количество на модель: 11
9804278
11
52

Номер детали на чертеже:

52

Кронштейн

Заводской номер: 86031576 Количество на модель: 1
86031576
1
53

Номер детали на чертеже:

53

Шайба 8x20 3-Ply

Заводской номер: 86000267 Количество на модель: 1
86000267
1
54

Номер детали на чертеже:

54

Болт M12x60 Cl-8.8

Заводской номер: 9706693 Количество на модель: 4
9706693
4
55

Номер детали на чертеже:

55

Установочная гайка

Заводской номер: 86012244 Количество на модель: 6
86012244
6
57

Номер детали на чертеже:

57

Шайба 0.500x1.625x0.095 Pl, сталь

Заводской номер: 9672283 Количество на модель: 4
9672283
4
60

Номер детали на чертеже:

60

Шпилька 0.125x2.563

Заводской номер: 86518307 Количество на модель: 1
86518307
1
61

Номер детали на чертеже:

61

Кронштейн решетки радиатора

Заводской номер: 86031751 Количество на модель: 1
86031751
1
62

Номер детали на чертеже:

62

Стопорный штифт

Заводской номер: 86030126 Количество на модель: 2
86030126
2
63

Номер детали на чертеже:

63

Шайба 11.43x20.00x2.000 Pl, сталь

Заводской номер: 140017 Количество на модель: 6
140017
6
64

Номер детали на чертеже:

64

Нажимная пружина, внеш. O 12,7, длина 38,1

Заводской номер: 86030132 Количество на модель: 2
86030132
2
65

Номер детали на чертеже:

65

Скрепка 3.2x25мм

Заводской номер: 130004 Количество на модель: 2
130004
2
66

Номер детали на чертеже:

66

Боковая пластина крышки, сварная

Заводской номер: 86030014 Количество на модель: 2
86030014
2
68

Номер детали на чертеже:

68

Шаровый палец

Заводской номер: 86013811 Количество на модель: 2
86013811
2
73

Номер детали на чертеже:

73

Резиновый уплотнитель двери

Заводской номер: 86030335 Количество на модель: 2
86030335
2
74

Номер детали на чертеже:

74

Резиновый уплотнитель рамы, левый

Заводской номер: 86030327 Количество на модель: 1
86030327
1
75

Номер детали на чертеже:

75

Болт M10x1.50x25 Cl-8.8

Заводской номер: 9804261 Количество на модель: 11
9804261
11
77

Номер детали на чертеже:

77

Опора капота передняя HHP-L4WD

Заводской номер: 86030723 Количество на модель: 1
86030723
1
88

Номер детали на чертеже:

88

Болт шестигранный FLG HVY M10x1.5x20

Заводской номер: 86050286 Количество на модель: 2
86050286
2
91

Номер детали на чертеже:

91

Рама крепления радиатора HHP

Заводской номер: 86031647 Количество на модель: 1
86031647
1
