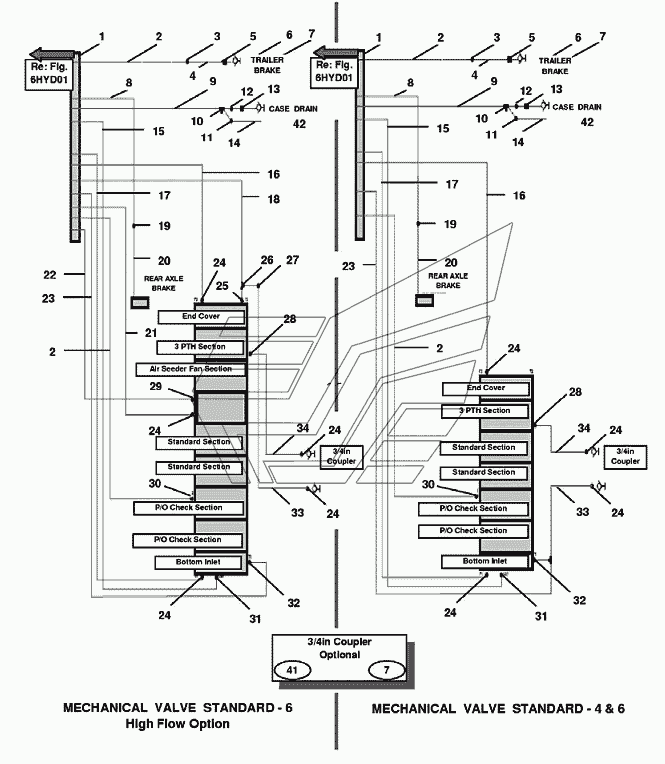

6HYD02a Система гидравлического оборудования задней части рамы, Mechanical Versatile серии HHT. Каталог 2008г.

6HYD02 Гидравлические клапаны с соединительным приспособлением в сборе Versatile серии HHT 6HYD02b Система гидравлического электрооборудования задней части рамы, EHR Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

41

19

18

17

2

3

4

5

6

7

7а

8

9

10

10а

11

12

13

14

15

16

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Кронштейн рукавов

Заводской номер: 86033044 Количество на модель: 1

86033044

1

Номер детали на чертеже:

Трубка, Сталь ZN-Рl, задняя тормозная магистраль

Заводской номер: 86034016 Количество на модель: 1

86034016

1

Номер детали на чертеже:

Рукав 3/4dmх2400мм 100r17

Заводской номер: 86033151 Количество на модель: 1

86033151

1

Номер детали на чертеже:

Рукав 3/8dmх2400мм 100r17

Заводской номер: 86033152 Количество на модель: 1

86033152

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032824 Количество на модель: 1

86032824

1

Номер детали на чертеже:

Штуцер 1-3/16orfsx1-1/16orb

Заводской номер: 9840535 Количество на модель: 5

9840535

5

Номер детали на чертеже:

Фитинг 90, 1-3-16orfs 1-1/16ort

Заводской номер: 86035956 Количество на модель: 1

86035956

1

Номер детали на чертеже:

Тройник 1-3/16Orfs, 1-3/16Orfs

Заводской номер: 86033270 Количество на модель: 1

86033270

1

Номер детали на чертеже:

Адаптер фитинга 1-3/160rfs, 1-7/160rfs

Заводской номер: 86036035 Количество на модель: 1

86036035

1

Номер детали на чертеже:

Фитинг 90, 1-3/16orfs 7/8orb

Заводской номер: 86033550 Количество на модель: 1

86033550

1

Номер детали на чертеже:

Фитинг, 9/16orfs 7/16orb

Заводской номер: 9840526 Количество на модель: 1

9840526

1

Номер детали на чертеже:

Фитинг 90, 7/16orb 11/16ofs

Заводской номер: 9843592 Количество на модель: 1

9843592

1

Номер детали на чертеже:

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 1

9993143

1

Номер детали на чертеже:

Штуцер 1-7/16orfsx1-5/16orb

Заводской номер: 9824055 Количество на модель: 1

9824055

1

Номер детали на чертеже:

Рукав 3/4dmх925мм 100r1

Заводской номер: 86034126 Количество на модель: 1

86034126

1

Номер детали на чертеже:

Рукав 3/4х950 100r17

Заводской номер: 86034125 Количество на модель: 1

86034125

1

Номер детали на чертеже:

Втулка внутренняя резьба 3/4dm

Заводской номер: 86025387 Количество на модель: AR

86025387

AR

Номер детали на чертеже:

Фитинг Hex-1.00in, 2x11/16orfs, Un-2A

Заводской номер: 86033058 Количество на модель: 1

86033058

1

Номер детали на чертеже:

Рукав 3/4dmх2400мм 100r1

Заводской номер: 86033150 Количество на модель: 1

86033150

1

Номер детали на чертеже:

Рукав гидравлический в сборе 1.00x2075 100r17

Заводской номер: 86032845 Количество на модель: 1

86032845

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/8x2300 100r17

Заводской номер: 86032822 Количество на модель: 2

86032822

2

Номер детали на чертеже:

Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16

Заводской номер: 86035051 Количество на модель: 1

86035051

1

Номер детали на чертеже:

Переходник M16x6 Orfs

Заводской номер: 86035152 Количество на модель: 1

86035152

1

Номер детали на чертеже:

Муфта гидравлическая

Заводской номер: 9823733 Количество на модель: 1

9823733

1

Номер детали на чертеже:

Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi

Заводской номер: 86035153 Количество на модель: 1

86035153

1

Номер детали на чертеже:

Пробка 3/4dm, полиуретан

Заводской номер: 86010613 Количество на модель: 1

86010613

1

Номер детали на чертеже:

Стопорное кольцо диам.1.75dm

Заводской номер: 11487 Количество на модель: 1

11487

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/8x1300 100r17

Заводской номер: 86032849 Количество на модель: 1

86032849

1

Номер детали на чертеже:

Рукав 1/2dmх2300мм 100r17

Заводской номер: 86032823 Количество на модель: 1

86032823

1

Номер детали на чертеже:

Тройник со стяжной гайкой 3/4fjicx3/4mjic

Заводской номер: 86033350 Количество на модель: 1

86033350

1

Номер детали на чертеже:

Заглушка 3/4-16un №8-Jic

Заводской номер: 262159 Количество на модель: 1

262159

1

Номер детали на чертеже:

Штуцер 5/16

Заводской номер: V6824 Количество на модель: 1

V6824

1

Номер детали на чертеже:

Штуцер Morb-3/4in Mijic-3/4in

Заводской номер: V95847 Количество на модель: 1

V95847

1

Номер детали на чертеже:

Втулка охватываемая 1/2 - 16Orb

Заводской номер: 86544945 Количество на модель: 1

86544945

1

Номер детали на чертеже:

Патрубок 5/16dmх165мм 30r7

Заводской номер: 86015986 Количество на модель: 1

86015986

1

Номер детали на чертеже:

Рукав 3/8x2300 100R17

Заводской номер: 86032821 Количество на модель: 1

86032821

1

Номер детали на чертеже:

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032825 Количество на модель: 1

86032825

1

Номер детали на чертеже:

Крышка муфты гидравлической

Заводской номер: 86001464 Количество на модель: 1

86001464

1
